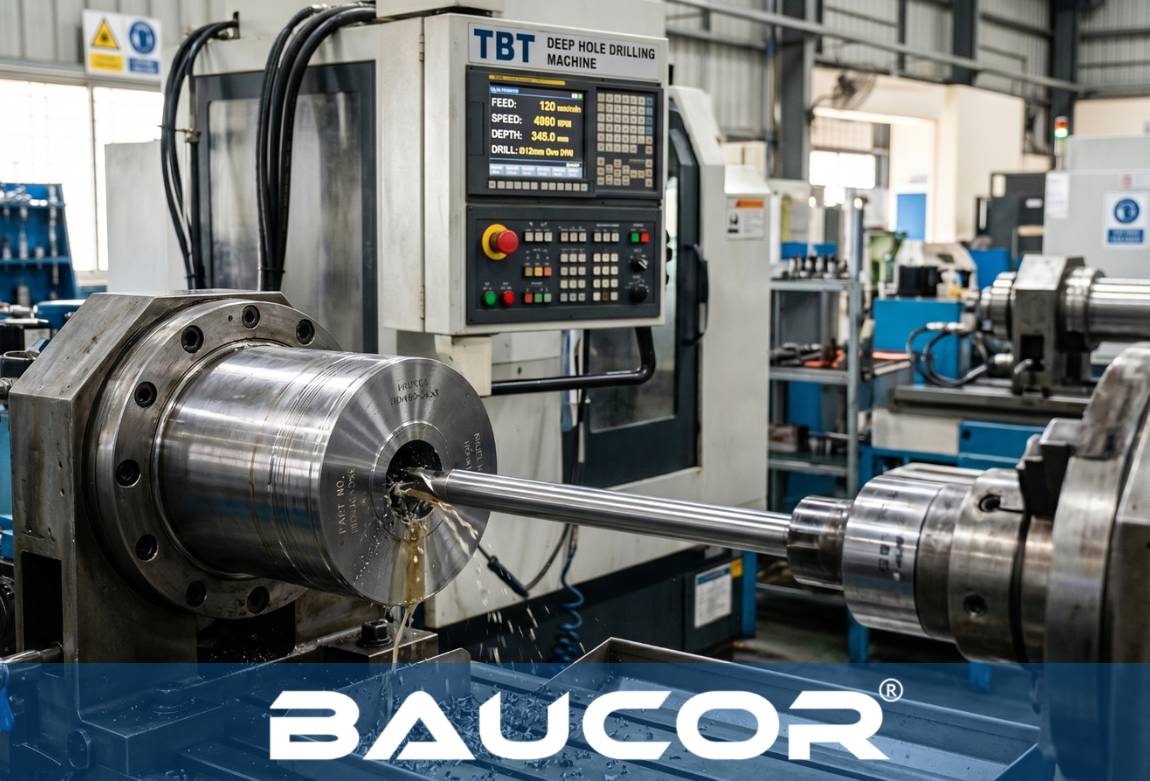

Verktyg och tekniker för djuphålsborrning för tillverkning med hög precision

Djuphålsborrningsteknik för exakt tillverkning

Djuphålsborrning är en viktig bearbetningsmetod inom flera tillverkningsområden som kräver hög precision, stabilitet och ytkvalitet. Denna process skiljer sig från en konventionell borr genom sitt bearbetningsförfarande och krav på ett bearbetningssystem och lämpliga verktyg, dvs. en djuphålsborrmaskin för att möjliggöra borrning av djupa, raka och exakta hål. Områden som flyg, bilar, hydraulik, medicinska instrument och mycket mer använder denna typ av bearbetning för att bygga högpresterande delar. Hög noggrannhet på mycket stora djup uppnås med hjälp av specialiserade verktyg för djuphålsborrning, lämpliga skärstrategier och solida bearbetningsenheter.

Vad är djuphålsborrning?

Bearbetning av ett hål där djupet är mycket större än diametern - förhållandet mellan diameter och djup är större än 10:1 - kallas djuphålsborrning. Detta skapar stora svårigheter för bearbetningen:

• Svårigheter vid evakuering av chip

• Uppbyggnad av värme i skärzonen

• Tendens till verktygsavböjning på stort djup

• Avvikelse från rakt hål

• Varierande ytfinish

På grund av de nämnda orsakerna kräver detta ett speciellt skärverktyg och en speciell maskin.

Betydelsen av djuphålsborrning inom tillverkningsindustrin

Djuphålsborrning är inte bara en bearbetningsmetod; det är en absolut nödvändighet för ett brett spektrum av industrier.

Huvudsakliga användningsområden inom industrin:

• Motoraxlar och bränsleledningar för flyg- och rymdindustrin

• Bränsleinsprutare för bilar

• Hydraulcylinder- och ventilborrningar

• Komponenter för olje- och gasborrning

• Medicinska kirurgiska instrument & implantat

• Kylkanaler för formar och matriser

I alla dessa fall kommer minsta fel att leda till misslyckande, ineffektivitet eller risk.

Olika typer av verktyg för djuphålsborrning

Att välja rätt verktyg är helt avgörande för både noggrannhet och hastighet.

1. Verktyg för pistolborrkronor (hög precisionsstandard)

Verktyg för pistolborrkronor används ofta för djuphålsborrning med hög precision.

Viktiga egenskaper:

• Precisionsnoggrannhet på stora djup

• Överlägsen ytfinish på det borrade hålet

• Kan borra raka hål till extrema djup

Applikationer:

• Komponenter för flyg- och rymdindustrin (flygplanets vingar)

• Medicinska implantat

• Bränsleinsprutningsenheter

• Komponenter för djupgående hydraulventiler

2. Borrkronor för djupa hål (industriell mångsidighet)

Borrkronor för djupa hål används vanligen i små serier och i produktionsapplikationer med höga volymer.

Fördelar:

• Lämplig för många typer av arbetsstycken

• Bästa kompromissen mellan styrka och styvhet/flexibilitet

• Ekonomisk för industrin

Använd:

• Motorkomponenter

• Maskinbearbetade komponenter

• Strukturella komponenter

• Allmän verkstadsindustri

3. Borrverktyg av hårdmetall (höghastighetsprestanda)

Oumbärlig för bearbetning av hårda, slipande material som t.ex. hårda stål.

Egenskaper:

• Exceptionellt hög hårdhet.

• Hög motståndskraft mot värme

• Kan användas för höghastighetsskärning

• Hög verktygslivslängd jämfört med HSS-verktyg

Används:

• Används för skärning av legeringar för flyg- och rymdindustrin (t.ex. titan, Inconel etc.)

• Motorkomponenter inom fordonsindustrin

• Industriella delar som kräver hög draghållfasthet

4. Kundanpassade borrverktyg (applikationsspecifik teknik)

Specialanpassade borrverktyg skapas för att uppfylla specifika tillverkningskrav.

Funktioner:

• Skapande av anpassad geometri

• System för hantering av kylvätska med flera portar

• Skräddarsydda ytbeläggningar (TiAlN, DLC etc.)

• Förmåga att utföra borrning och efterbearbetning i ett arbetsmoment

Används:

• Strukturella komponenter i flygplansskrov

• Vapensystem för försvar

• Anläggningar för massproduktion

• Icke-konventionella borrhålskonstruktioner

System för maskiner för djuphålsborrning

En noggrann djuphålsborrmaskin måste användas för att uppnå optimala resultat.

De viktigaste egenskaperna hos maskinsystemet:

• CNC-styrning som möjliggör högsta möjliga precision

• Kylvätskesystem med högt tryck (50-100 bar)

• Styv spindeluppriktning

• Vibrationsdämpande stödsystem

• Automatiskt styrda matningssystem

Ett felaktigt system är skadligt, oavsett verktygets kvalitet

Avancerade tekniker för djuphålsborrning

Metodiken är lika viktig som verktygen:

1. Metod för kylvätska med högt tryck

• Avlägsnar spån snabbt

• Kyler ner temperaturen i skärzonen

• Förhindrar igensättning

2. Peck-borrmetod

• Verktyget dras intermittent ut ur hålet

• Bryter chips och rensar flöjterna

• Minskar den termiska belastningen på verktyget

3. Optimering av matning och hastighet

• Förhindrar slitage på verktyget

• God måttnoggrannhet för hålet

• Bättre ytfinish på hål

4. Metod för vibrationskontroll

• Användning av styva arbetsupphängningar

• Balanserad hållare för skärverktyg

• CNC-dämpningssystem

Denna metod leder till en hög grad av rakhet i långa hål och stabilitet.

5. Optimering av verktygsbana

• Minskar verktygsbelastningen

• Förbättrar produktiviteten vid maskinbearbetning

• Ökad livslängd för verktygen

Stora utmaningar inom djuphålsborrning

Även med moderna maskiner kan flera problem uppstå för en tillverkare:

1. Felaktig spånevakuering: Detta kan leda till skador på både arbetsstycket och skärverktyget.

2. Effekt av värme: Överdriven värme kan minska verktygets livslängd och negativt påverka bearbetningsnoggrannheten och även i bearbetningsprecisionen; men bara minskning av precisionen.

3. Hålavvikelse: För ett stort borrdjup ökar större borrdjup risken för hålavvikelse .

4. Problem med ytfinishen: Felaktiga skärförhållanden kan påverka ytjämnheten.

Gun Drill vs Carbide Drill (Praktisk insikt)

Pistolborrkrona Verktyg

• Mycket hög precision

• Måttlig borrningshastighet

• Begränsat materialutbud

• Bäst för djupa precisionshål

Borrverktyg i hårdmetall

• Hög precision

• Mycket hög borrhastighet

• Lämplig för ett brett utbud av material

• Bäst för hårda material och höghastighetsbearbetning

Slutsats

Djuphålsborrning är en mycket speciell tillverkningsprocess och det optimala valet av verktyg, maskiner och procedurer kommer att spela en direkt roll för att tillverka exakta, snabba och kostnadseffektiva djupa hål. Ett väl valt djuphålsborrningsverktyg som används tillsammans med optimerade procedurer och ett modernt CNC-maskinsystem kan ge mycket exakta och stabila djuphålsborrningsresultat med högsta kvalitet.

Hör av dig till med våra experter för att hitta rätt verktyg, bearbetningssystem och anpassade borrningslösningar som är skräddarsydda för dina applikationskrav.

Vanliga frågor

1. Vad används borrverktyg av hårdmetall till?

Borrverktyg av hårdmetall har goda egenskaper vid höghastighetsbearbetning och borrning i hårda material, med längre livslängd, högre slitstyrka och bättre ytfinhet jämfört med andra konventionella borrar.

2. Vilka material är svåra att bearbeta vid djuphålsborrning?

Material som titan, rostfritt stål, Inconel och härdade legeringar är svåra att bearbeta på grund av höga temperaturer och ökat verktygsslitage vid borrning.

3. Vad är skillnaden mellan en pistolborr och en standardborr?

Verktyg för pistolborrkronor är särskilt utformade för djupa borrningstillämpningar och använder internt tillförd kylvätska för att avlägsna spånor från borrningen. Standardborrar används för borrning av grunda hål och kan ha bristande noggrannhet vid borrning av djupare hål.
