Polering:

• Borren poleras till en slät yta för att minska friktionen och förbättra spånevakueringen.

Beläggning (tillval):

• Vissa djuphålsborrar kan beläggas med material som titannitrid (TiN) eller titankarbonitrid (TiCN) för att ytterligare förbättra deras slitstyrka och prestanda.

Montering (för BTA- och ejektorborr):

• BTA- och ejektorborrar innebär montering av flera komponenter, inklusive borrhuvud, skaft och kylvätsketillförsel. Dessa komponenter monteras noggrant för att säkerställa korrekt inriktning och funktion.

1. Inspektion och kvalitetskontroll:

• Rigorösa kvalitetskontrollåtgärder genomförs under hela tillverkningsprocessen för att säkerställa att djuphålsborren uppfyller stränga standarder för måttnoggrannhet, koncentricitet, ytfinish och prestanda.

Genom att följa dessa noggranna steg kan tillverkarna producera djuphålsborrar av hög kvalitet som ger exceptionell prestanda, noggrannhet och verktygslivslängd i krävande borrningsapplikationer. Den exakta konstruktionen och detaljrikedomen i tillverkningen säkerställer att dessa verktyg kan hantera utmaningarna med djuphålsborrning på ett effektivt och tillförlitligt sätt.

Djuphålsborrar, beroende på typ (pistolborr, BTA-borr eller ejektorborr), tillverkas vanligtvis av en kombination av material som valts för sina specifika egenskaper för att säkerställa optimal prestanda i krävande borrningstillämpningar. Här följer en uppdelning av de material som används:

Skärspets:

1. Solid hårdmetall (WC): Detta är det vanligaste och mest föredragna materialet för djuphålsborrspetsar på grund av dess extrema hårdhet, slitstyrka och förmåga att bibehålla en vass skärkant även vid höga temperaturer som genereras under djuphålsborrning. Det lämpar sig för ett stort antal olika material, inklusive härdat stål, rostfritt stål och exotiska legeringar.
2. Hårdmetallbestyckad (TCT): Vissa djuphålsborrar, särskilt de som används för mindre krävande applikationer eller större diametrar, kan ha en hårdmetallspets lödd på en stålkropp. Detta kombinerar hårdheten hos hårdmetall med segheten och kostnadseffektiviteten hos stål.

Borrkropp (skaft):

1. Legerat stål: Högkvalitativt legerat stål används vanligtvis för borrkroppen (skaftet) på grund av dess styrka, hållbarhet och motståndskraft mot böjning eller deformation under påfrestningarna vid djuphålsborrning.
2. Rostfritt stål: I vissa fall kan rostfritt stål användas för borrkroppen för att ge förbättrad korrosionsbeständighet, särskilt i miljöer där borren kan utsättas för starka kemikalier eller vätskor.

Invändigt kylvätskerör (pistolborrar och ejektorborrar):

1. Rostfritt stål: Rostfritt stål används ofta för det invändiga kylvätskeröret på grund av dess korrosionsbeständighet och förmåga att motstå högtrycksflödet av kylvätska.

Ytterligare komponenter (BTA-borrar):

1. Borrhuvud: Borrhuvudet i BTA-borrar kan vara tillverkat av solid hårdmetall eller ha hårdmetallskär för skäreggarna.
2. Stödplattor: Dessa är ofta tillverkade av karbid eller keramiska material för att ge slitstyrka och stöd under borrningen.

Valfria beläggningar:

1. Titannitrid (TiN): Denna guldfärgade beläggning kan appliceras på skärspetsen för att ytterligare öka hårdheten, minska friktionen och förbättra slitstyrkan.
2. Titankarbonitrid (TiCN): Denna svarta beläggning ger ännu större hårdhet och slitstyrka än TiN, vilket gör den lämplig för borrning i hårdare material eller applikationer med höga skärhastigheter.
3. Aluminiumtitannitrid (AlTiN): Denna beläggning är känd för sin motståndskraft mot höga temperaturer och används ofta i applikationer med höghastighetsborrning.
4. Andra beläggningar: Andra beläggningar, t.ex. diamantliknande kol (DLC) eller kromnitrid (CrN), kan också användas i specifika tillämpningar för att ytterligare förbättra djuphålsborrars prestanda och livslängd.

Genom att noggrant välja rätt material och beläggningar för varje komponent kan tillverkarna skapa djuphålsborrar som är optimerade för specifika applikationer, vilket ger precision, noggrannhet och förlängd livslängd i utmanande miljöer för djuphålsborrning.

Ytbeläggningar för djuphålsborrar förbättrar avsevärt prestanda, verktygets livslängd och den totala borrningseffektiviteten. Här är de vanliga och specialiserade beläggningar som används för att förbättra djuphålsborrar:

Vanliga beläggningar:

1. Titannitrid (TiN): Denna guldfärgade beläggning används ofta för sin hårdhet, minskade friktion och förbättrade värmebeständighet. TiN-belagda djuphålsborrar ger ökad verktygslivslängd och bättre prestanda i en mängd olika material.
2. Titankarbonitrid (TiCN): Denna hårda, svarta beläggning ger överlägsen slitstyrka och lägre friktion jämfört med TiN. TiCN-belagda djuphålsborrar är väl lämpade för bearbetning av abrasiva material och för höghastighetsborrning.
3. Titanaluminiumnitrid (TiAlN): Denna violettfärgade beläggning har utmärkt värmebeständighet och hårdhet, vilket gör den idealisk för höghastighetsborrning och borrning i höga temperaturer. TiAlN-belagda djuphålsborrar är utmärkta vid bearbetning av härdat stål och andra krävande material.
4. Aluminiumtitannitrid (AlTiN): Denna hårda, ljusgrå beläggning har hög oxidationstemperatur och slitstyrka. AlTiN-belagda djuphålsborrar är lämpliga för höghastighetsbearbetning av svårskurna material som rostfritt stål och nickelbaserade legeringar.

Specialiserade beläggningar:

1. Diamantliknande kol (DLC): Denna tunna, hårda beläggning ger exceptionell slitstyrka, låg friktion och kemisk inertitet. DLC-belagda djuphålsborrar är lämpliga för bearbetning av icke-järnmetaller, plast och kompositer.
2. Kromnitrid (CrN): Denna beläggning ger god slitstyrka och korrosionsbeständighet, vilket gör den lämplig för borrning i korrosiva miljöer eller material som tenderar att fastna på borren.
3. HiPIMS (magnetronförstoftning med högeffektsimpuls): Denna avancerade beläggningsteknik ger extremt täta och släta beläggningar med förbättrad vidhäftning och slitstyrka. HiPIMS-belagda djuphålsborrar ger överlägsen prestanda och längre verktygslivslängd i krävande applikationer.

Välja rätt beläggning:

Vilken beläggning som är bäst för en djuphålsborr beror på flera faktorer, bland annat

• Materialet som ska borras: Hårdheten och nötningsförmågan hos det material som ska borras påverkar vilken typ av beläggning som behövs. Hårdare material kräver i allmänhet mer slitstarka beläggningar.
• Förhållanden vid borrning: Höghastighets- eller högtemperaturborrning kan kräva beläggningar med överlägsen värmebeständighet.
• Önskad livslängd för verktyget: Beläggningar kan avsevärt förlänga livslängden på djuphålsborrar, så genom att välja rätt beläggning kan du minska kostnaderna för verktygsbyte.

Rådgör med tillverkaren av djuphålsborren eller en kunnig leverantör för att få hjälp med att välja den optimala beläggningen för dina specifika behov. Genom att ta hänsyn till material, borrförhållanden och önskad livslängd kan du se till att dina djuphålsborrar ger bästa möjliga prestanda och livslängd.

Djuphålsborrar är specialverktyg som används för att skapa exakta och noggranna hål med ett högt förhållande mellan djup och diameter. Denna unika förmåga gör dem viktiga i olika branscher och applikationer där traditionella borrmetoder inte räcker till.

Industriella tillämpningar:

• Flyg- och rymdindustrin: Djuphålsborrning är avgörande för att skapa invecklade passager och kylhål i kritiska flygkomponenter som turbinaxlar, delar till landningsställ och hydrauliska grenrör. Dessa hål säkerställer korrekt funktion och strukturell integritet.
• Fordonsindustrin: Inom fordonsindustrin används djuphålsborrar för att skapa oljegallerier och kylvätskepassager i motorblock, topplock, vevaxlar och transmissionskomponenter. Dessa passager är viktiga för att upprätthålla optimal motorprestanda och livslängd.
• Medicintekniska produkter: Den medicintekniska industrin förlitar sig på djuphålsborrning för att tillverka exakta hål i kirurgiska instrument, implantat och andra medicinska komponenter. Noggrannheten och ytfinheten hos dessa hål är avgörande för att säkerställa funktionaliteten och säkerheten hos medicintekniska produkter.
• Gjutformstillverkning: Djuphålsborrning används i stor utsträckning inom formtillverkningsindustrin för att skapa kylkanaler i formar som används för formsprutning av plast. Dessa kanaler hjälper till att reglera temperaturen i formen under injektionsprocessen, vilket resulterar i högkvalitativa och dimensionellt exakta plastdelar.
• Energi: Inom olje- och gasindustrin används djuphålsborrar för att skapa exakta hål i borrningsutrustning, rör och andra komponenter. Dessa hål är avgörande för vätskepassage och andra kritiska funktioner i utvinningsprocessen.
• Försvarsindustrin: Inom försvarsindustrin används djuphålsborrning för tillverkning av skjutvapen, artilleripipor och andra militära komponenter som kräver djupa och exakta hål. Noggrannheten och ytfinishen hos dessa hål är avgörande för vapnets prestanda och tillförlitlighet.

Andra tillämpningar:

• Allmän tillverkning: Djuphålsborrar används inom olika tillverkningsindustrier för att skapa hål i komponenter till maskiner, verktyg och annan utrustning. Exempel på detta är hydraulcylindrar, axlar och spindlar.
• Vetenskaplig forskning: Djuphålsborrning används också inom vetenskaplig forskning för applikationer som kärnborrning av prover från jordskorpan eller för att skapa djupa hål för geologiska studier.

Överlag spelar djuphålsborrar en viktig roll i många branscher där exakta och djupa hål är avgörande för produktens funktionalitet, prestanda och säkerhet. Deras specialiserade design och kapacitet gör dem till oumbärliga verktyg inom modern tillverkning och teknik.

Djuphålsborrar är oumbärliga verktyg i en rad olika branscher där det är viktigt att skapa exakta och djupa hål. Här är de primära branscherna som använder djuphålsborrar:

1. Flyg- och rymdindustrin: Flygindustrin är starkt beroende av djuphålsborrning för tillverkning av kritiska komponenter som turbinaxlar, delar till landningsställ och hydrauliska grenrör. Dessa hål är avgörande för oljeflödet, kylningen och den strukturella integriteten.
2. Fordonsindustrin: Inom fordonsindustrin används djuphålsborrning för att skapa oljegallerier, kylvätskepassager och andra kritiska kanaler i motorblock, topplock, vevaxlar och transmissionskomponenter. Detta säkerställer optimal motorprestanda och lång livslängd.
3. Medicintekniska produkter: Djuphålsborrar är avgörande inom medicinteknisk industri för tillverkning av kirurgiska instrument, implantat och andra komponenter som kräver exakta och gradfria hål.
4. Gjutformstillverkning: Inom formtillverkningsindustrin används djuphålsborrning i stor utsträckning för att skapa kylkanaler i formar som används för formsprutning av plast. Dessa kanaler säkerställer en jämn temperatur i formarna, vilket resulterar i högkvalitativa och måttnoggranna plastdelar.
5. Olja och gas: Djuphålsborrning är viktigt inom olje- och gasindustrin för att skapa djupa hål i borrutrustning, rör och andra komponenter. Dessa hål används för vätskepassage, tryckkontroll och andra kritiska funktioner under borrning.
6. Försvaret: Djuphålsborrning spelar en viktig roll inom försvarsindustrin för tillverkning av skjutvapen, artilleripipor och andra militära komponenter som kräver djupa, exakta hål med strikta toleranser.
7. Energi: Inom energisektorn används djuphålsborrning för olika tillämpningar, t.ex. för att skapa hål i turbinkomponenter för kraftgenerering och för att borra geotermiska brunnar.
8. Hydraulik och pneumatik: Djuphålsborrar används för att skapa exakta och släta hål i hydrauliska och pneumatiska cylindrar, ventiler och andra komponenter där läckagefri prestanda är avgörande.
9. Allmän tillverkning: Djuphålsborrar används också inom olika tillverkningsindustrier för att skapa hål i komponenter till maskiner, verktyg och annan utrustning. Exempel på sådana komponenter är axlar, spindlar och hydraulcylindrar.

Djuphålsborrarnas mångsidighet och precision gör dem ovärderliga i dessa branscher, där djuphålens kvalitet och noggrannhet är avgörande för produktens prestanda, säkerhet och livslängd.

Djuphålsborrar är specialverktyg som kräver specifika maskiner för optimal prestanda och effektivitet. Här är de viktigaste typerna av maskiner som används för djuphålsborrning:

1. Pistolborrmaskiner: Dessa maskiner är speciellt konstruerade för pistolborrning, som är enkelslipade borrar med invändiga kylkanaler. Pistolborrmaskiner har högtryckskylsystem, exakt spindelrotation och styva strukturer för att säkerställa noggrann och effektiv djuphålsborrning. De används ofta för hål med mindre diameter.
2. BTA-borrmaskiner: BTA-borrmaskiner (Boring and Trepanning Association) används för djuphålsborrning med större diameter. Dessa maskiner använder BTA-borrar, som har flera skäreggar och invändig kylvätsketillförsel genom borrhuvudet. BTA-borrmaskiner är kända för sin höga materialavverkningshastighet och förmåga att producera djupa, raka hål.
3. Maskiner för ejektorborrning: Dessa maskiner använder ejektorborrar som har en unik dubbelrörskonstruktion för effektiv spånavverkning och kylvätsketillförsel. Borrmaskiner med ejektor är lämpliga för ett brett spektrum av håldiametrar och håldjup.
4. Centraler för djuphålsborrning: Dessa maskiner är mångsidiga och kan användas med olika tekniker för djuphålsborrning, t.ex. pistolborrning, BTA-borrning och ejektorborrning. De är ofta utrustade med CNC-teknik (Computer Numerical Control) för automatisering och precision.
5. CNC-svarvar och bearbetningscentra: Även om de inte uteslutande används för djuphålsborrning kan CNC-svarvar och bearbetningscenter utrustas med specialverktyg och högtryckskylsystem för att utföra djuphålsborrning. Detta används ofta för komplexa delar som kräver både svarvning och djuphålsborrning.
6. Specialbyggda maskiner: I vissa fall konstrueras specialbyggda maskiner för specifika djuphålsborrningstillämpningar. Dessa maskiner är skräddarsydda för att uppfylla unika krav på hålstorlek, djup, material och produktionsvolym.

Valet av maskin beror på flera faktorer, bland annat önskad hålstorlek, djup, material, erforderlig precision och produktionsvolym. Vi rekommenderar att du rådgör med tillverkare av verktygsmaskiner eller experter för att fastställa vilken maskin som är bäst lämpad för dina specifika behov av djuphålsborrning.

Här är några ytterligare punkter att tänka på:

• Kylvätskesystem med högt tryck: Maskiner för djuphålsborrning kräver högtryckskylsystem för att effektivt avlägsna spånor och kyla skärzonen.
• Styv maskinkonstruktion: Maskinerna måste vara styva för att minimera vibrationer och säkerställa att de borrade hålen blir raka.
• Specialiserade verktyg: Djuphålsborrning kräver ofta specialverktyg, t.ex. pistolborrar, BTA-borrar och ejektorborrar, tillsammans med lämpliga hållare och adaptrar.

Genom att förstå de olika maskintyperna och deras kapacitet kan du fatta ett välgrundat beslut och välja rätt maskin för din djuphålsborrningstillämpning.

Som en ledande tillverkare av djuphålsborrar skulle Baucor sannolikt erbjuda ett omfattande utbud av tjänster för design och teknisk support för att säkerställa att kunderna uppnår optimal prestanda och effektivitet i sina applikationer för djuphålsborrning. Dessa tjänster skulle kunna omfatta följande:

1. Anpassad design av djuphålsborrar: Baucors team av erfarna ingenjörer skulle arbeta nära kunderna för att utforma anpassade djuphålsborrar som är skräddarsydda för deras specifika behov. Detta inkluderar optimering av borrgeometrier, val av lämpliga material och beläggningar samt säkerställande av att borren uppfyller de exakta specifikationer som krävs för applikationen.
2. Expertis inom materialval och ytbeläggning: Baucor ger vägledning i valet av det lämpligaste materialet och den lämpligaste beläggningen för djuphålsborren, med hänsyn till faktorer som arbetsstyckets material, borrningsparametrar och önskad verktygslivslängd. De rekommenderar material som solid hårdmetall, hårdmetallspetsat stål eller andra specialmaterial, tillsammans med beläggningar som TiN, TiCN eller AlTiN för att förbättra prestanda och hållbarhet.
3. Processoptimering för djuphålsborrning: Baucors ingenjörer analyserar kundens befintliga borrprocesser och föreslår förbättringar för att öka effektiviteten, minska verktygsslitaget och förbättra den totala produktiviteten. Det kan handla om att optimera skärparametrar som spindelhastighet, matningshastighet och kylvätsketryck samt att rekommendera alternativa verktyg eller strategier.
4. Felsökning och teknisk support: Baucor erbjuder omfattande teknisk support för att lösa eventuella problem som kunderna stöter på med sina djuphålsborrar. Detta kan omfatta felsökning på plats, fjärrassistans via telefon eller videokonferens samt tillgång till en kunskapsbas med tekniska resurser och felsökningsguider.
5. Träning och utbildning: Baucor kan erbjuda utbildningsprogram eller workshops för att utbilda kunderna i korrekt användning och underhåll av djuphålsborrar. Detta skulle ge operatörerna möjlighet att maximera verktygens livslängd, förbättra borrningseffektiviteten och uppnå bättre resultat.
6. Applikationsspecifika lösningar: Baucor kan ha expertis inom specifika branscher eller tillämpningar som kräver djuphålsborrning, t.ex. flyg- och rymdindustrin, fordonsindustrin eller medicintekniska produkter. De kan utnyttja denna kunskap för att erbjuda skräddarsydda lösningar som möter de unika utmaningarna i dessa branscher.
7. Forskning och utveckling: Baucor investerar sannolikt i forskning och utveckling för att kontinuerligt förbättra sin djuphålsborrteknik och utveckla innovativa lösningar för komplexa borrutmaningar. De kan samarbeta med kunder i forskningsprojekt eller erbjuda betatestmöjligheter för nya produkter.

Genom att erbjuda ett omfattande utbud av tjänster för design och teknisk support kan Baucor hjälpa kunderna att maximera värdet och prestandan hos sina djuphålsborrar, vilket i slutändan leder till förbättrad produktivitet, minskade kostnader och förbättrad produktkvalitet.

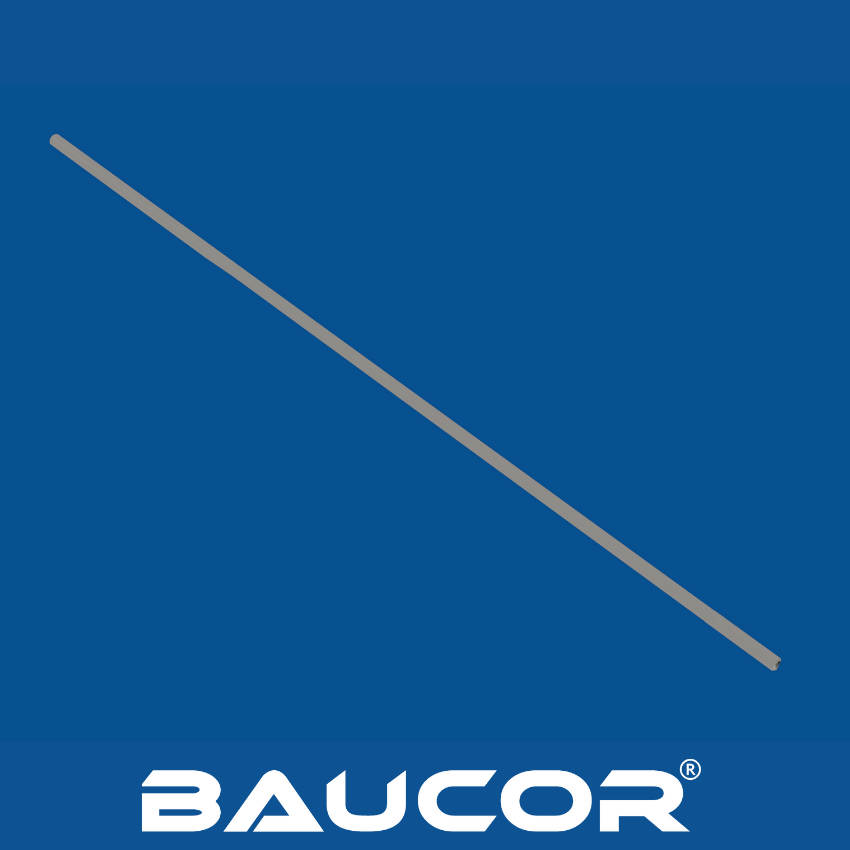

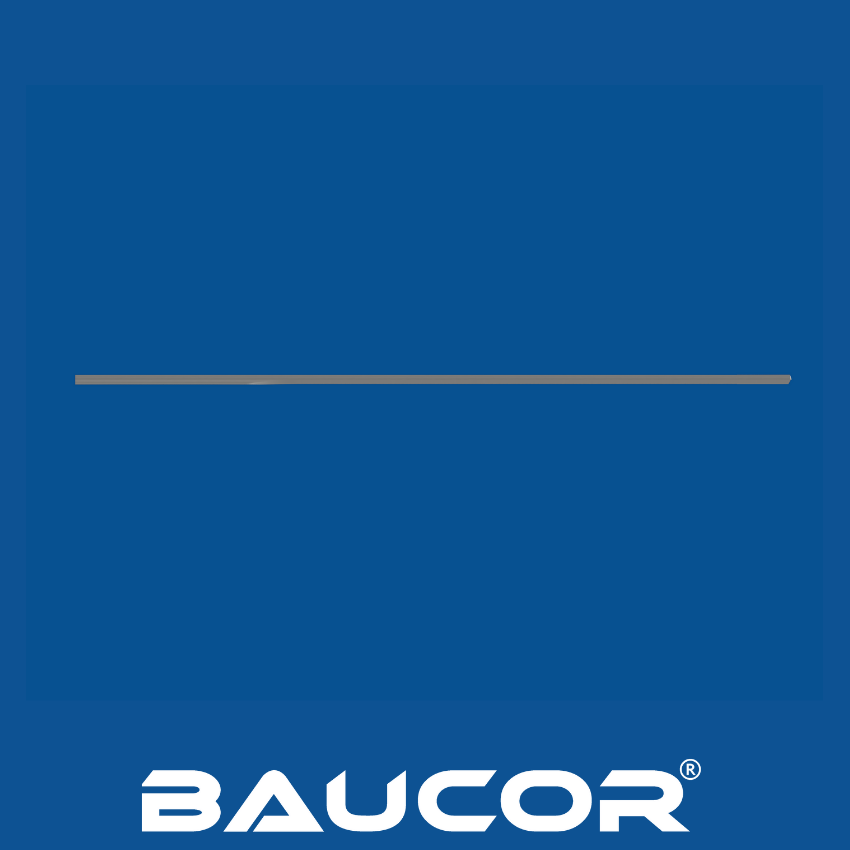

Djuphålsborrar är specialverktyg som är utformade för att skapa hål med stort förhållande mellan djup och diameter, och deras konstruktion är avgörande för att uppnå optimal prestanda, precision och effektivitet. Här är de viktigaste designguiderna för olika typer av djuphålsborrar:

Pistolborr:

1. Design med en enda flöjt: Pistolborrar har en enda rak spårvidd för effektiv spånevakuering och kylvätsketillförsel. Denna konstruktion minimerar friktion och värmeutveckling under borrning.
2. Invändigt kylvätskehål: Ett centralt kylvätskehål löper genom hela borrens längd, vilket gör att kylvätska under högt tryck kan tillföras direkt till skärzonen. Detta säkerställer effektiv kylning och spånavlägsnande, vilket är avgörande för djuphålsborrning.
3. Geometri för skärspets: Skärspetsgeometrin är avgörande för att uppnå exakta hål och minimera verktygsslitaget. Den omfattar följande element:

• Vinkel på spetsen: Denna vinkel, som normalt ligger runt 130 grader, påverkar spånbildning och skärkrafter.
• Kantbredd: Bredden på den plana ytan bakom skäreggen påverkar spånflödet och skärstabiliteten.
• Läpphöjd: Höjdskillnaden mellan de två skäreggarna påverkar spåntjockleken och skärkrafterna.

1. Styrplattor: Styrplattorna är placerade bakom skäreggarna och hjälper till att stabilisera borren och bibehålla rakheten vid djuphålsborrning. Antal, storlek och form på styrplattorna varierar beroende på borrdiameter och tillämpning.

BTA-borrar:

1. Flera skäreggar: BTA-borrarna har flera skäreggar placerade runt borrhuvudet. Detta ger högre materialavverkningshastighet och effektiv spånevakuering genom det centrala borrhålet.
2. Intern kylmedelstillförsel: Kylvätska tillförs genom borrhuvudet till skärzonen, vilket säkerställer effektiv kylning och spånavlägsnande.
3. Pilotborrning: En pilotborr används ofta för att styra BTA-borren och fastställa den ursprungliga hålgeometrin.

Ejektorborr:

1. Design med dubbla rör: Ejektorborrar har en dubbel rörkonstruktion, med kylvätska som tillförs genom det yttre röret och spånor som evakueras genom det inre röret. Detta skapar en venturieffekt som förbättrar spånavskiljningen.
2. Skärhuvudets utformning: Skärhuvudet har vanligen två skäreggar för effektiv materialavverkning.

Allmänna konstruktionsöverväganden för alla djuphålsborrar:

• Val av material: Solid hårdmetall eller hårdmetallspetsar är vanliga på grund av deras hårdhet och slitstyrka.
• Beläggning: Beläggningar som TiN, TiCN eller AlTiN kan förbättra verktygets livslängd och prestanda.
• Total längd och diameter: Förhållandet mellan längd och diameter är en kritisk faktor för att bestämma borrens stabilitet och prestanda.
• Skaftets utformning: Vanligtvis ett rakt skaft med en Weldon-platta för säker fastspänning i borrmaskinens chuck.

Genom att följa dessa konstruktionsriktlinjer kan tillverkare tillverka djuphålsborrar av hög kvalitet som ger exakta, raka och djupa hål med utmärkt ytfinish, vilket säkerställer optimal prestanda och lång livslängd i krävande applikationer.
