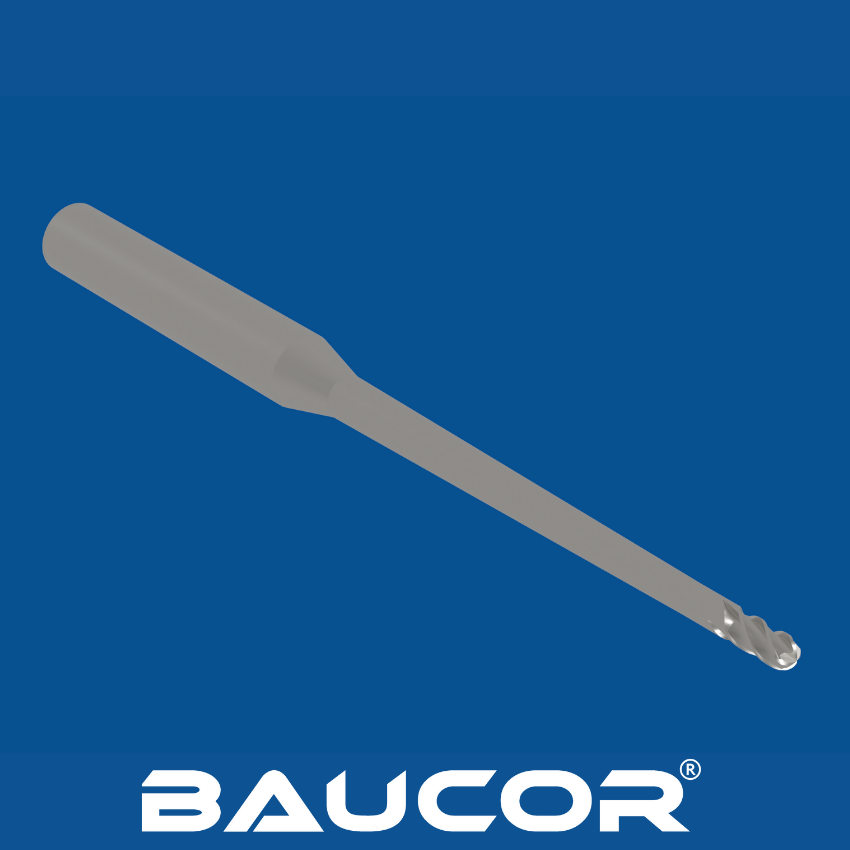

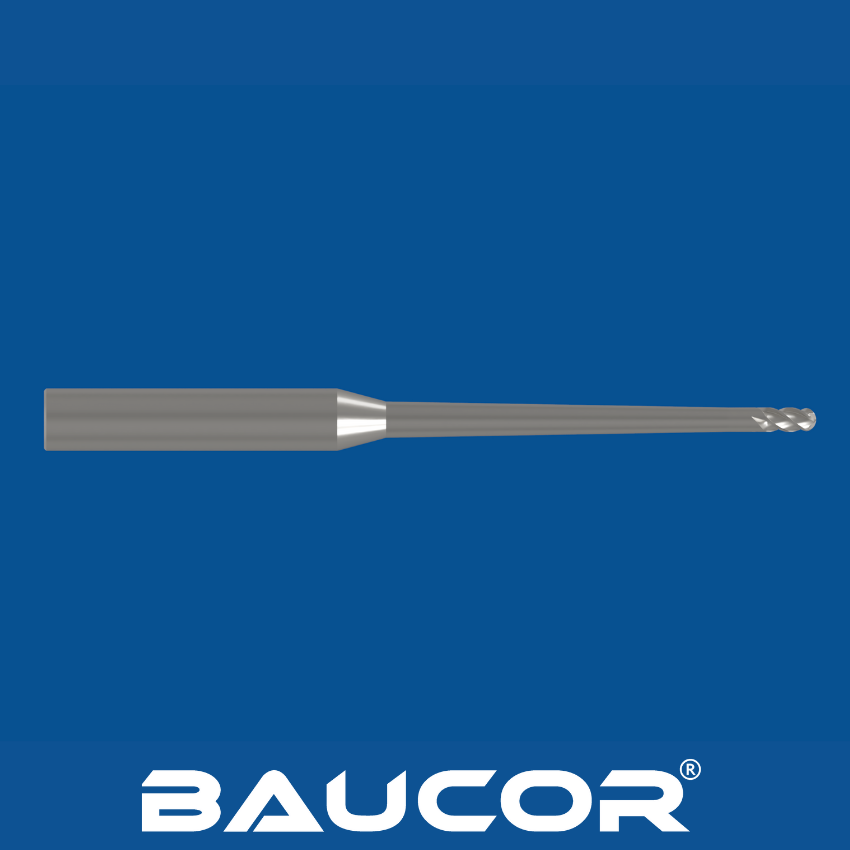

Vanliga material för fräsar - Kulfräs

Höghastighetsstål (HSS): Ett mångsidigt och kostnadseffektivt val som erbjuder god seghet och slitstyrka. Lämplig för bearbetning av olika material som mjukare stål, aluminium och plast.

• Höghastighetsstål med kobolt (HSS-E): Innehåller kobolt för förbättrad hårdhet, värmebeständighet och slitstyrka jämfört med standard HSS. Detta gör det idealiskt för mer krävande applikationer och hårdare material.
• Solid hårdmetall: Exceptionellt hård och slitstark, perfekt för högvolymsproduktion, bearbetning av abrasiva material eller för att uppnå mycket jämn ytfinhet och snäva toleranser. Kulfräsar i hårdmetall ger den längsta verktygslivslängden men är sprödare än HSS-alternativen.

Mindre vanliga, specialiserade material:

• Stål med pulveriserad metall (PM): PM-stål har en balans mellan egenskaperna hos HSS och hårdmetall. De erbjuder bättre slitstyrka än standard HSS och lämpar sig för produktion av måttliga till höga volymer.
• Keramiska material: Extremt hårda och värmebeständiga. Används för mycket specialiserad bearbetning av hårda material eller för att uppnå extremt exakta toleranser och släta ytor. Keramiska fräsar är det mest spröda och dyraste alternativet.
• Polykristallin diamant (PCD): Den ultimata slitstyrkan. PCD-kulpinnfräsar används för högprecisionsbearbetning av icke-järnmetaller eller abrasiva material där verktygets livslängd är av största vikt.

Ytterligare faktorer

• Beläggningar: Många kulfräsar kan beläggas med material som titannitrid (TiN), titanaluminiumnitrid (TiAlN) eller andra för att ytterligare förbättra prestanda och förlänga verktygens livslängd.
• Materialkompatibilitet: Vilket material som är bäst för en fräs beror i hög grad på materialet i arbetsstycket som ska bearbetas.

Fräsar för frigång, särskilt kulfräsar, är viktiga verktyg för att skapa frigång runt detaljer och bearbeta konturerade ytor. Genom att välja rätt beläggning kan du maximera deras livslängd, effektivitet och kvaliteten på dina bearbetade delar. Här är din guide till de bästa beläggningsvalen:

Populära beläggningar

• Titannitrid (TiN): Den bästa beläggningen för ökad hårdhet, slitstyrka och minskad friktion. Ett solitt allroundval för många applikationer.
• Titanaluminiumnitrid (TiAlN): Utmärker sig under tuffa förhållanden och erbjuder överlägsen hårdhet och värmebeständighet jämfört med TiN. Perfekt för hårda material och krävande skärhastigheter.


• Titankarbonitrid (TiCN): Känd för slitstyrka och utmärkt smörjförmåga, vilket främjar ett jämnt spånflöde.


• Kromnitrid (CrN): Erbjuder god slitstyrka och korrosionsskydd, vilket är fördelaktigt vid användning av kylvätskor.


• Aluminiumtitannitrid (AlTiN): Idealisk för skärning vid extremt höga temperaturer och överträffar i vissa fall standard TiAlN.
• Diamantliknande kol (DLC): Det ultimata när det gäller slitstyrka och friktionsreducering. DLC-beläggningar används för exceptionell verktygslivslängd, bearbetning av abrasiva material och för att uppnå överlägsen finish.

Bortom grunderna

• Flerskiktsbeläggningar: Kombinera flera beläggningsskikt för att få bättre fördelar.
• Nanokompositbeläggningar: Erbjuder extrem hårdhet och slitstyrka tack vare sin nanostruktur.

Att välja klokt: Faktorer att ta hänsyn till

• Arbetsstyckets material: Anpassa beläggningens hårdhet och värmebeständighet till ditt material.
• Bearbetningsförhållanden: Aggressiv skärning gynnar värmebeständiga beläggningar.
• Smörjning: Tänk på hur beläggningen samverkar med kylvätskor eller torrbearbetning.
• Kostnad kontra nytta: Mer avancerade beläggningar (som DLC) kan kosta mer men kan drastiskt öka verktygens livslängd, vilket sparar pengar på lång sikt.

Fräsar, särskilt kulfräsar, är mångsidiga verktyg med sin unika förmåga att skapa både fria och krökta profiler. Här kan du se var de är oumbärliga:

Primära tillämpningar

• Skapar spelrum: Deras primära funktion. Att skapa nödvändigt spel runt bearbetade detaljer för att förhindra interferens med andra komponenter eller möjliggöra montering.
• Konturbearbetning och 3D-profilering: Kulspetsen gör det möjligt att bearbeta krökta ytor, skapa mjuka övergångar och komplexa tredimensionella former.
• Efterbearbetning: Kulfräsar kan producera släta ytfinishar i olika fickor eller konturer.

Industrier som använder dem

• Form- och verktygstillverkning: Viktigt för att skapa spelrum runt komplexa formdetaljer, säkerställa korrekt utmatning av delar och undvika skador.
• Flyg- och rymdindustrin samt försvar: Bearbetning av krökta komponenter och skapande av spelrum för fästelement eller andra monteringselement i högpresterande delar.
• Fordonsindustrin: Används vid bearbetning av motorkomponenter, transmissionsdelar och olika system där både spel och släta konturer krävs.
• Allmän maskinbearbetning och tillverkning: Maskinister inom alla branscher förlitar sig på kulfräsar för en mängd olika uppgifter som kräver skapande av spelrum, konturering eller finbearbetning.

Industrier där kulfräsar är nödvändiga

• Form- och verktygstillverkning: Dessa fräsar är avgörande för att skapa spel runt invecklade formdetaljer, säkerställa att detaljen släpper ordentligt och förhindra skador. De är också utmärkta för bearbetning av komplexa 3D-konturer som är vanliga i formar.
• Flyg- och försvarsindustrin: Kulfräsar används ofta vid bearbetning av krökta komponenter inom flyg- och rymdindustrin och för att skapa utrymme för fästelement eller andra monteringsdetaljer där precision och toleranser är extremt snäva.
• Fordonsindustrin: Inom fordonsindustrin används kulfräsar för bearbetning av motordelar, växellådor och olika andra system där både spel och släta konturer krävs.

• Allmän maskinbearbetning och tillverkning: Maskinister inom många olika branscher förlitar sig på kulfräsar på grund av deras mångsidighet. Skapande av spelrum, konturering och slutbearbetning är vanliga tillämpningar.
• Tillverkning av medicintekniska produkter (potentiell): Denna industri kan använda kulfräsar för precisionsbearbetning av komponenter där snäva spelrum, släta ytor och potentiellt komplexa konturer krävs för säkerhet och funktionalitet.

Varför kulfräsar är populära

Den unika designen med kulspets gör att de både kan skära nedåt (som en vanlig pinnfräs) och skapa rundade sidoprofiler. Denna kombination av att skapa spelrum och konturering gör dem oumbärliga i de branscher som nämns ovan.

Maskiner som använder kulfräsar

• CNC-fräsmaskiner: CNC-fräsar erbjuder den perfekta kombinationen av kraft, precision och fleraxlig styrning som krävs för de mest komplexa fräs- och konturbearbetningsuppgifterna. Både vertikala och horisontella CNC-fräsar kan lätt använda kulfräsar.
• Manuella fräsmaskiner: Skickliga maskinoperatörer använder kulfräsar i manuella fräsar för uppgifter som kräver skapande av spelrum, konturering eller efterbearbetning. Manuella fräsar kräver mer operatörskunskap, men erbjuder flexibilitet för mindre produktionskörningar eller specialjobb.
• Potentiellt andra maskiner: Beroende på den specifika maskinens kapacitet och arbetsstyckets uppbyggnad kan vissa specialmaskiner också innehålla kulfräsar.

Viktiga faktorer att ta hänsyn till:

• Typ av skaft: Kulfräsar har vanligtvis ett rakt eller avsmalnande skaft för säker montering i maskinens verktygshållare.
• Hållande av arbetsstycket: Arbetsstycket måste vara ordentligt fastspänt eller fixerat i maskinen för att säkerställa exakt och säker bearbetning.
• Programmering (CNC): CNC-maskiner kräver programmering för att definiera de skärbanor, djup och hastigheter som är lämpliga för kulfräsen och den specifika uppgiften.

Varför kulfräsar är mångsidiga

Deras förmåga att skära både vertikalt och i sidled gör dem lämpliga för olika maskiner och tillverkningsscenarier, från automatiserade CNC-installationer till manuella bearbetningsoperationer.

Designoptimering i samarbete

• Val av material: Våra ingenjörer samarbetar med kunderna för att välja det optimala materialet (HSS, Cobalt HSS, hårdmetall etc.) baserat på arbetsstyckets material, produktionsvolymer och önskad verktygslivslängd.
• Expertis inom geometri: Rådgivning om den idealiska kulnosradien, flöjtdesignen (spiralvinkel, antal flöjter), avlastningsvinklar och övergripande geometri för maximal effektivitet, verktygslivslängd och ytkvalitet inom kundens applikation.
• Anpassning: Skapande av kundanpassade kulfräsar med icke-standardiserade dimensioner, kulnosradier eller specialfunktioner för unika applikationer.
• Rekommendationer för beläggning: Vägledning av kunder mot den idealiska beläggningen (TiN, TiAlN, DLC etc.) för att maximera verktygets livslängd och prestanda under deras specifika bearbetningsförhållanden.

Avancerad simulering och testning

• Finita element-analys (FEA): Simulering av skärkrafter och påfrestningar på kulfräsens konstruktion, vilket hjälper till att förutse potentiella felkällor och optimera för styrka och styvhet.
• Analys av spånflöde: Modellering av spånbildning och spånevakuering för att säkerställa effektiv skärning, särskilt vid bearbetning av utmanande material.
• Prototyptillverkning och testning i egen regi: Baucor har särskilda anläggningar för snabb prototyptillverkning och rigorös testning av nya kulfräsar under verkliga förhållanden. Detta datadrivna tillvägagångssätt möjliggör kontinuerlig förbättring av konstruktionen.

Löpande optimering och support

• Övervakning av prestanda: Vi samarbetar med kunderna för att analysera data om verktygsslitage, föreslå justeringar av bearbetningsparametrar eller potentiella designjusteringar för ännu högre kostnadseffektivitet.
• Teknisk expertis: Vårt team av ingenjörer är tillgängliga för att svara på frågor, felsöka problem med kulfräsarnas prestanda och se till att kunderna får ut mesta möjliga av sina verktyg.

Viktiga designelement

• Materialet spelar roll: Välj rätt material baserat på arbetsstyckets hårdhet, önskad verktygslivslängd och produktionsvolymer. Bland alternativen finns HSS, Cobalt HSS, hårdmetall och andra.
• Kraften hos ytbeläggningar: Välj en beläggning som TiN, TiAlN, CrN eller till och med ultrahårt diamantliknande kol (DLC) för ökad slitstyrka, värmehantering och minskad friktion.
• Val av skaft: Välj ett rakt eller avsmalnande skaft för att matcha din CNC-fräs, manuella fräs eller annan vald verktygsmaskin.
• Radie för kulnos: Välj den kulnosradie som bäst passar det nödvändiga spelrum som du behöver skapa.
• Spårfinhet: Antalet och formen på spåren påverkar spånavlägsnandet och ytfinishen. Helikala spår ger ofta en jämnare skärning.
• Avlastningsvinklar: Optimerade avlastningsvinklar bakom skäreggarna är avgörande för friktionsminskningen och skäreggens styrka.
• Rätt dimensionering: Alla dimensioner, inklusive total längd, flöjtlängd och skaftdiameter, måste vara anpassade till den specifika bearbetningsuppgiften.

Designöverväganden och deras inverkan

• Arbetsstyckets material: Bearbetning av hårdare material kräver hårdare, mer slitstarka skärmaterial och beläggningar.
• Krav på frigång: Det önskade spårdjupet och radien runt detaljerna avgör kulnosens radie och eventuellt fräsens räckvidd (totala längd).
• Mål för ytfinish: För exceptionell släthet kan det behövas fler räfflor och specialbeläggningar.
• Produktionsvolym: Bearbetning av stora volymer drar nytta av hårdmetallfräsar och långlivade beläggningar för att minimera stilleståndstiden.
