Vanliga material

Höghastighetsstål (HSS):

• Fördelar: God seghet, värmebeständighet och kostnadseffektivitet för allmänt bruk.
• Tillämpningar: Bearbetning av mjukare material som aluminium, plast och vissa stålsorter.

Höghastighetsstål med kobolt (HSS-Co):

Fördelar: Ger förbättrad hårdhet, slitstyrka och värmebeständighet jämfört med standard HSS.

Användningsområden: Lämpar sig för hårdare material som rostfritt stål och hårdare legeringar.

Solid volframkarbid:

• Fördelar: Exceptionell hårdhet, slitstyrka och styvhet, vilket möjliggör högre skärhastigheter och längre verktygslivslängd.
• Användningsområden: Idealisk för högvolymproduktion, bearbetning av hårda material (verktygsstål, härdat stål, gjutjärn) och abrasiva material.

Mindre vanliga, specialiserade material

PM-stål (pulveriserad metall):

• Fördelar: Kan formuleras med mycket specifika egenskaper, vilket ger en balans mellan seghet och slitstyrka. Lämpligt för nischapplikationer.

Keramiska material:

• Fördelar: Extrem hårdhet och värmebeständighet för bearbetning i mycket höga hastigheter.
• Användningsområden: Specialiserade scenarier med högtemperaturlegeringar och mycket hårda material. Dessa är sprödare än hårdmetall och kräver noggrann applicering.

Beläggningar

Beläggningar förbättrar prestandan hos fräsar med konkav radie ytterligare, oavsett basmaterial:

• Titannitrid (TiN): En mångsidig beläggning för allmänt bruk som förbättrar slitstyrkan och minskar friktionen.
• Titanaluminiumnitrid (TiAlN): Erbjuder överlägsen hårdhet och oxidationsbeständighet för applikationer med höga temperaturer.
• Kromnitrid (CrN): Bra för bearbetning av icke-järnmetaller och plast på grund av dess låga friktionsegenskaper.
• Diamantliknande kol (DLC): Ger extrem slitstyrka för krävande applikationer.

Att välja rätt material

Det optimala materialvalet för en fräs med konkav radie beror på följande

• Arbetsstyckets material: Hårdhet och abrasivitet är nyckelfaktorer.
• Bearbetningsparametrar: Skärhastigheter, matningshastigheter och skärdjup påverkar materialvalet.
• Krav på verktygets livslängd: Ta hänsyn till balansen mellan skärprestanda och önskad livslängd för skäret.

Vanliga beläggningar för konkavradiefräsar

• Titannitrid (TiN): En mångsidig allroundbeläggning. Förbättrar slitstyrkan och minskar friktionen.
• Titanaluminiumnitrid (TiAlN): Idealisk för högtemperaturtillämpningar tack vare exceptionell hårdhet och oxidationsbeständighet.
• Titankarbonitrid (TiCN): Erbjuder balanserad slitstyrka och smörjförmåga för olika material.
• Kromnitrid (CrN): Utmärker sig vid bearbetning av icke-järnmetaller och plast med sina låga friktionsegenskaper.

Specialiserade beläggningar

• Aluminiumtitannitrid (AlTiN): Perfekt för höghastighets- och torrbearbetning med sin överlägsna värmebeständighet.
• Aluminiumkromnitrid (AlCrN): Klarar ännu högre temperaturer för de mest krävande tillämpningarna.
• Diamantliknande kol (DLC): Oöverträffad slitstyrka och låg friktion för slipande arbetsstycken.
• Flerskiktsbeläggningar: Kombinera styrkorna hos olika beläggningar för skräddarsydd prestanda.

Viktiga användningsområden

Filetering: Skapar släta, rundade invändiga hörn (filéer) i bearbetade detaljer. Filéer har flera användningsområden:

• Reducering av spänningar: Eliminera vassa hörn som kan fungera som spänningskoncentrationspunkter, vilket förbättrar detaljens hållfasthet och utmattningslivslängd.
• Estetiska egenskaper: Ger komponenterna ett rent, färdigt utseende.
• Rengöring och ytbeläggning: Underlättar rengöringsprocessen och förbättrar vidhäftningen av beläggning eller färg.

Form- och verktygstillverkning: Bearbetning av konkava profiler och funktioner för formar som används i:

• Formsprutning av plast: Formning av olika plastkomponenter.
• Gjutning av metall: Skapande av formar för gjutning av metalldelar.

Flyg- och rymdindustrin samt fordonsindustrin:

• Konkava ytor: Skapar böjda ytor på flygplans- och bilkomponenter för funktionella eller estetiska ändamål.
• Sitsar för lager: Bearbetning av konkava ytor för att lagren ska sitta säkert.
• Kanaler för vätskor: Skapar konkava kanaler för vätskeflöde.

Allmän tillverkning: Lägga till dekorativa eller funktionella krökta profiler på en mängd olika bearbetade delar.

Specifika exempel

• Bearbetning av en filé på en mekanisk komponent för att förhindra sprickbildning under belastning.
• Skapande av en konkav form för att producera plastdelar med rundad kant.
• Fräsning av ett konkavt lagersäte i ett motorblock.
• Lägga till dekorativa konkava kurvor på en tillverkad produkt.

Fördelar med fräsar med konkav radie

• Precision och konsistens: CNC-bearbetning ger mycket exakta och repeterbara konkava profiler.
• Släthet: Uppnå överlägsen ytfinish jämfört med manuella metoder.
• Mångsidighet: Olika skärradier kan användas för att skapa olika konkava storlekar.

Fräsar med konkav radie, med sin specialiserade form, används i olika branscher där komponenter kräver mjuka, inåtvända kurvor. Låt oss utforska var de gör skillnad:

Flyg- och rymdindustrin:

• Skapar skarvar och övergångar på flygplanskomponenter för optimerad aerodynamik och strukturell integritet.
• Maskinbearbetning av komplexa konkava former på turbinblad eller andra motordelar.

Form- och verktygstillverkning:

• Formning av exakta konkava radier i formar som används för formsprutning eller pressgjutning av plast.
• Lägga till mjuka övergångar i formhålor för sömlös frigöring av delar och förbättrad estetik.

Fordonsindustrin:

• Bearbetning av konkava detaljer på motorkomponenter, växellådor och andra inre delar för smidig drift och minskat slitage.
• Skapande av dekorativa kurvor på synliga bildelar och tillbehör.

Medicintekniska produkter:

Formning av biokompatibla konkava ytor på implantat och kirurgiska verktyg.

Bearbetning av små, invecklade komponenter med komplexa konkava profiler.

Allmän tillverkning:

• Radiusdetaljer och avrundningar på en mängd olika komponenter för att minska spänningskoncentrationer och förbättra utmattningshållfastheten.
• Skapande av estetiska kurvor och profiler på produkter inom olika sektorer.

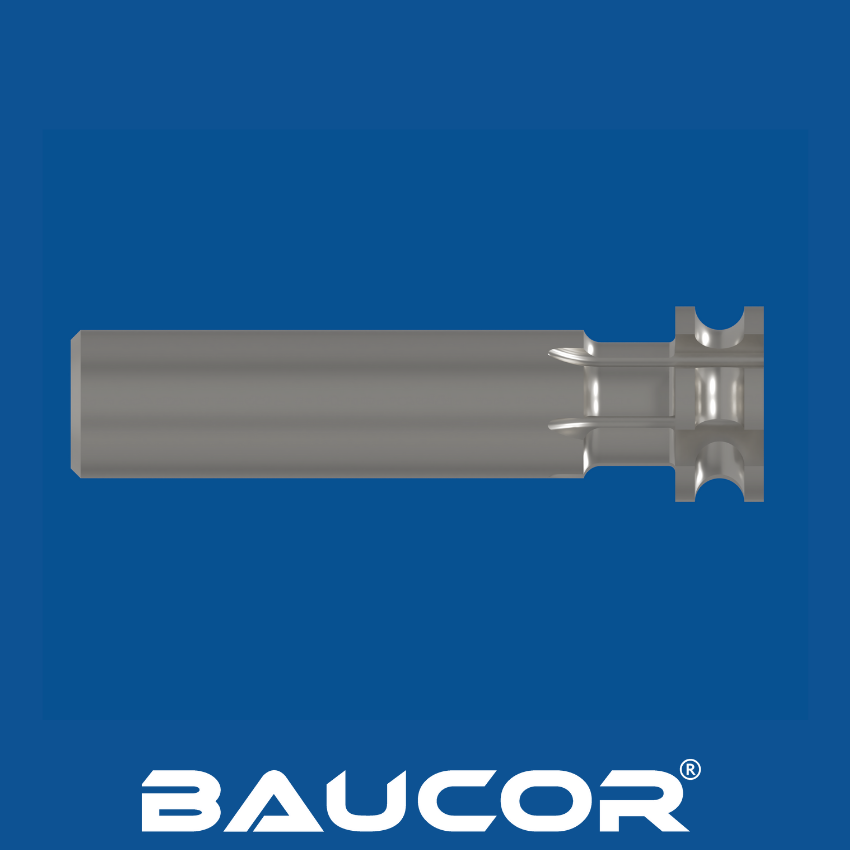

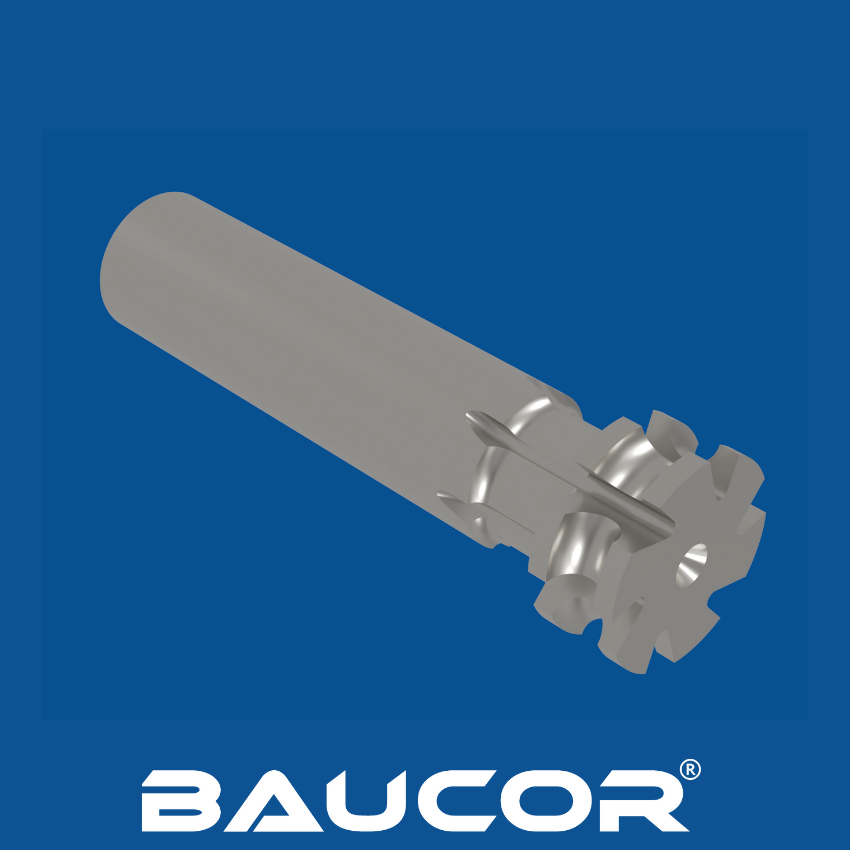

Vad gör konkava radiusfräsar unika

• Specialiserad geometri: Deras konkava profil gör att de kan fräsa halvcirkelformer i arbetsstycken, till skillnad från standardfräsar som är utmärkta på plana ytor och skarpa hörn.
• Mångsidighet: Dessa fräsar finns i olika storlekar, material (hårdmetall, HSS) och beläggningar för att hantera olika material och bearbetningsoperationer.

Primära maskiner

• CNC vertikala bearbetningscentra (VMC): Detta är den vanligaste maskintypen för användning av fräsar med konkav radie. Fräsen är monterad i den vertikalt orienterade spindeln och arbetsstycket flyttas på ett bord med X-, Y- och ibland Z-axelstyrning.
• CNC horisontella bearbetningscentra (HMC): Liknar VMC, men spindeln är horisontellt orienterad. HMC:er används ofta för tyngre arbetsstycken eller för bearbetning av flera sidor av en detalj i en och samma uppställning.

Mindre vanligt, men möjligt

• CNC-fräsmaskiner (allmän): Alla CNC-maskiner som kan hålla och styra en konkav radiefräs på ett exakt sätt kan användas. Denna bredare kategori omfattar både VMC och HMC.
• Specialiserade CNC-routrar: Även om de främst är konstruerade för trä och plast, kan vissa tunga CNC-fräsar hantera mjukare metaller med konkava radiusfräsar.

Varför CNC-maskiner är idealiska

• Precision: CNC-maskiner erbjuder den höga nivå av precision, noggrannhet och repeterbarhet som krävs för effektiv användning av konkavradiefräsar.
• Styvhet: Den robusta konstruktionen hos CNC-maskiner minimerar skakningar och vibrationer, vilket ger en jämn konkav profil och god verktygslivslängd.
• Automatisering: CNC-maskiner gör det möjligt att programmera komplexa bearbetningsoperationer, vilket möjliggör effektiv och konsekvent skapande av invecklade konkava former.

Ytterligare överväganden

• Verktygshållare: Fräsar med konkav radie kräver en kompatibel verktygshållare, t.ex. en spännhylsa eller en pinnfräshållare, som ska monteras i CNC-maskinens spindel.
• Arbetsuppspänning: En säker fastspänning av arbetsstycket är avgörande för noggrann bearbetning och säkerhet.

Fräsar med konkav radie formar mjuka, inåtriktade kurvor som är nödvändiga för olika tillverkningsbehov. Att förstå de viktigaste designelementen hjälper dig att välja rätt fräs för bästa resultat.

Viktiga designelement

• Radie: Detta bestämmer kurvan på din bearbetade detalj. Anpassa fräsens radie till din design.
• Kaplängd: Påverkar hur djupt du kan skära i en passage. Välj kort, standard eller lång utifrån dina behov.
• Antal skär: Fler skär ger jämnare finish, färre skär ger bättre spånavverkning.
• Helixvinkel: Påverkar skärkrafter och spånflöde. Höga spiralvinklar passar mjukare material och ytbehandling.
• Hals (avlastning): Skapar spelrum för djupare skär och profilering.
• Skaftets diameter: Måste matcha CNC-maskinens verktygshållare.
• Material: HSS är mångsidigt, hårdmetall utmärker sig för hårdare material och lång livslängd.
• Beläggningar: TiN, TiAlN, CrN, DLC ger slitstyrka och ökad prestanda.

Skräddarsydd design för din applikation

Tänk på dessa faktorer när du väljer en fräs med konkav radie:

• Arbetsstyckets material: Hårdhet och abrasivitet påverkar fräsens material och utformning.
• Bearbetningsoperation: Filébearbetning kontra tunga skär kan ha olika prioriteringar.
• Önskad verktygslivslängd: Balansera prestanda med kostnaden för avancerade material och ytbeläggningar.
