Snabb och exakt maskingängning: Maskinskruvkranar för produktion

UPPTÄCK BAUCOR-ARVET:

GENERATIONER AV TAP-INNOVATION OCH ETT ENGAGEMANG TILL EXCELLENS.

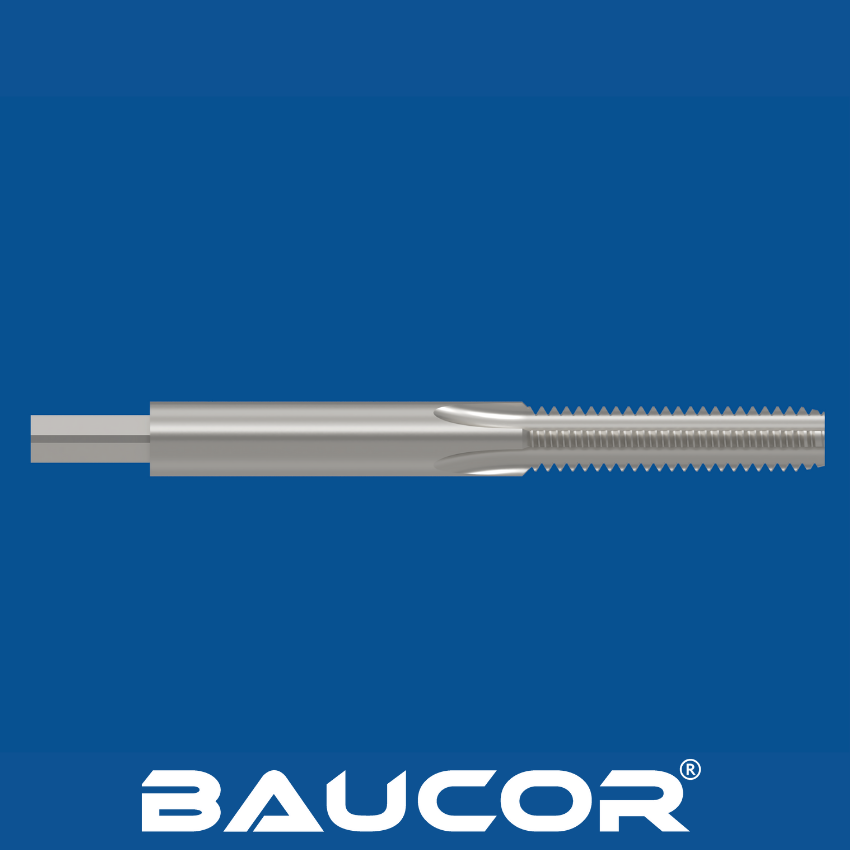

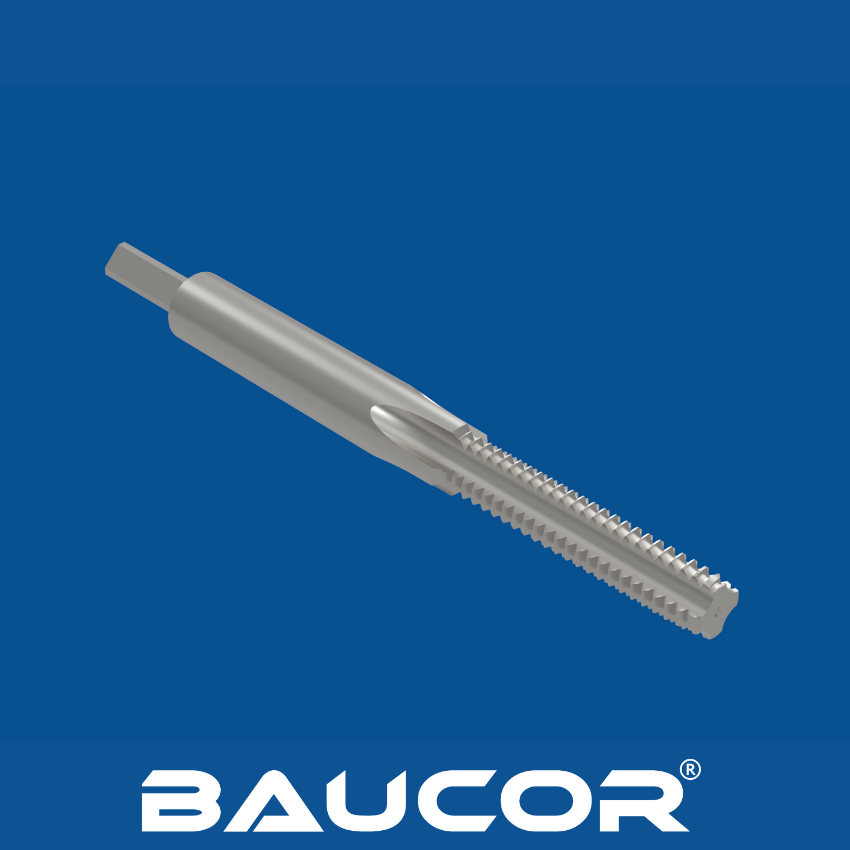

Vad är en maskinskruvgängare? Hur fungerar den?

Maskinskruvgängare är specialverktyg som är utformade för att skära invändiga gängor i förborrade hål. Dessa gängor är standardiserade för maskinskruvar, vilket ger säkra och tillförlitliga fästlösningar inom ett brett spektrum av industrier och applikationer.

Olika typer av maskinskruvgängor

Maskinskruvgängare skapar vanligtvis gängor som överensstämmer med standarder inom UTS-systemet (Unified Thread Standard). Några vanliga typer inkluderar:

  • UNC (Unified National Coarse): Den mest allmänna gängan, som används i ett brett spektrum av material.
  • UNF (Unified National Fine): Finare gängor än UNC, vilket ger starkare grepp och större motståndskraft mot vibrationslossning i hårdare material.
  • Numrerade gängor (#0, #2, #4 etc.): Används vanligen för maskinskruvar med mindre diameter i applikationer som elektronik och precisionsinstrument.

Hur maskinskruvsborrhål fungerar

  • Förberedelse av pilothål: Ett exakt pilothål med rätt diameter borras in i arbetsstycket. Hålstorleken är avgörande för korrekt gängbildning.
  • Insättning och rotation av gängtapp: Maskinskruvtappen, med sina skärande spånor och avsmalnande form, förs in i pilothålet och roteras (med hjälp av en gängtappnyckel eller en maskin som en borrpress).
  • Gängbildning: När gängtappen roterar formar dess skäreggar gradvis den invändiga gängan i arbetsstycket.
  • Spånhantering (ibland): Vissa maskinskruvtappar skapar små spånor, vilket kräver spånborttagning under processen. Andra är utformade för att pressa materialet utan att skapa tydliga spånor.

Viktiga punkter om maskinskruvtappar

  • Standardiserade gängor är nyckeln: Strikt efterlevnad av standarder säkerställer kompatibilitet med lättillgängliga maskinskruvar.
  • Materialet spelar roll: Maskinskruvgängare finns i olika material (HSS, HSS-E, etc.) för att hantera olika material i arbetsstycket.
  • Mångsidighet: De används inom branscher som tillverkning, elektronik, fordonsindustri och mycket mer!

Hur tillverkas maskinskruvtapparna?

Maskinskruvgängare, med sitt ansvar för att skapa standardiserade gängor, kräver en rigorös tillverkningsprocess för att säkerställa precision och lång livslängd. Låt oss utforska de viktigaste stegen:

  1. Materialval och förberedelse:
  • Materialöverväganden: Höghastighetsstål (HSS) är vanligt och erbjuder en blandning av slitstyrka, seghet och den styrka som behövs för gängningen. Vissa tillverkare väljer kobolt-HSS (HSS-E) för tuffare material eller krävande applikationer.
  • Inledande formning: Den valda stålstången kapas till ungefärlig längd och genomgår en värmebehandlingscykel för att optimera dess hårdhet och förbereda den för bearbetningsprocesser.

Blank formning: Den grundläggande tappformen börjar framträda:

  • Slipning eller svarvning: Bearbetningsprocesserna avlägsnar överflödigt material för att fastställa gängtappens skaft (den ogängade delen som greppas av en verktygshållare) och dess totala diameter. Särskild uppmärksamhet ägnas åt den avsmalnande gängformande änden, eftersom måtten måste vara exakta för specifika gängstandarder (UNC, UNF, etc.).

Skapande av flöjt: Flänsarna är viktiga för både skärverkan och spånfrigång (om tillämpligt):

  • Flutning: Specialiserade slip- eller fräsmaskiner skapar de exakta geometrierna för flänsarna. Antalet spånor och deras djup påverkar spånhanteringen och gängbildningsegenskaperna.

Skapande av trådar: Kärnan i processen!

  • Slipning eller formning av gängor: Maskinerna använder slipskivor med en profil som speglar den önskade gängstandarden, eller specialiserade formverktyg, för att forma gängans gängor.
  • Precision och kontroll: Toleranserna är snäva, vilket säkerställer att gängorna överensstämmer med avsedda standarder för kompatibilitet med maskinskruvar.

Värmebehandling (slutlig):

  • Optimering av materialegenskaper: Gängan genomgår en sista värmebehandlingscykel. Här finjusteras hårdheten, segheten och slitstyrkan, så att den tål de krafter som uppstår vid gängskärning och inte går sönder under användning.

Ytbehandlingar (tillval): Tillverkarna kan erbjuda beläggningar för förbättrad prestanda:

  • Titannitrid (TiN): Den klassiska guldfärgade beläggningen minskar friktion och slitage.
  • Avancerade beläggningar: Alternativ som titanaluminiumnitrid (TiAlN) för högtemperaturtillämpningar eller specialbeläggningar för specifika förbättringar av materialinteraktionen.
  1. Kvalitetskontroll: Stränga inspektioner säkerställer kvaliteten:
  • Dimensionell noggrannhet: Gängor, diameter, skaft och den totala gänggeometrin kontrolleras noggrant mot den avsedda maskinskruvstandarden och tillverkarens toleranser.
  • Hårdhetstestning: Verifierar att materialet har uppnått önskade egenskaper genom värmebehandling
  • Ytinspektion: Gängtappen undersöks med avseende på fel eller brister som kan påverka prestanda eller verktygets livslängd.

FÅ EN OFFERT

I vilka storlekar tillverkar Baucor maskinskruvtappar?

Baucor är känt för sitt engagemang för kvalitet och kan erbjuda ett omfattande urval av maskinskruvtappar för att tillgodose dina infästningsbehov. Vår expertis säkerställer precision och kompatibilitet med standardiserade maskinskruvar.

Vanliga storlekar på maskinskruvtappar (med Baucor-potential)

Baucor tillverkar gängtappar för maskinskruv i de vanligaste gängstorlekarna enligt Unified Thread Standard (UTS):

UNC (grova gängor)

  • #2-56 UNC
  • #4-40 UNC
  • #6-32 UNC
  • #8-32 UNC
  • #10-24 UNC
  • 1/4-20 UNC
  • 5/16-18 UNC

UNF (fina gängor)

#2-64 UNF

#4-48 UNF

#6-40 UNF

#10-32 UNF

1/4-28 UNF

  • Numrerade gängor
  • #0-80
  • #1-64
  • #1-72

Baucor kan tillverka gängtappar åt dig i allt från mycket små storlekar som M0,5 till stora storlekar upp till M68, vilket tillgodoser ett brett spektrum av gängkrav.

Kontakta oss för lämpliga dimensioner. Baucor kan tillverka gängtappar i de mest specialiserade storlekar som är skräddarsydda för dina behov.

Vilka material används för att tillverka maskinskruvtappar?

Maskinskruvgängare behöver rätt blandning av hårdhet, seghet och slitstyrka för att skära rena gängor i olika arbetsstyckesmaterial. Här är vad tillverkare som Baucor vanligtvis använder:

Vanliga material

  • Höghastighetsstål (HSS): Grunden för många gängtappar! HSS ger en bra balans mellan hårdhet för gängskärning, seghet för att motstå brott och ett generellt överkomligt pris.
  • Höghastighetsstål av kobolt (HSS-E): När jobbet blir tuffare kommer HSS-E in i bilden. Dess förbättrade värme- och slitstyrka innebär att det kan hantera mer krävande applikationer, tuffare arbetsstycken eller högre produktionsvolymer.
  • Specialmaterial (mindre vanliga)
  • Höghastighetsstål av pulvermetall (PM HSS): För mycket utmanande jobb i tuffa eller slipande material kan PM HSS vara svaret. Dess enhetliga mikrostruktur ger exceptionell slitstyrka och seghet, men har ett högre pris.
  • Hårdmetall: För extremt hög slitstyrka och vid skärning i de tuffaste arbetsstyckena kan maskinskruvtappar i solid hårdmetall vara ett alternativ, främst vid högvolymproduktion med fokus på maximal verktygslivslängd. Dessa är dock de dyraste och tenderar att vara mer spröda än HSS-alternativen.

  • Specialverktygsstål: I nischapplikationer kan vissa tillverkare använda högpresterande verktygsstålsorter. Dessa kan ha egenskapsblandningar som är skräddarsydda för mycket specifika utmaningar, men kommer sannolikt att kosta ännu mer.

  • Ytbehandlingar och ytbeläggningar: Utöver basmaterialet spelar ytbeläggningar en viktig roll för prestandan:

  • Nitridbaserade ytbeläggningar: Alternativ som titannitrid (TiN), titanaluminiumnitrid (TiAlN) eller titankarbonitrid (TiCN) används ofta för att förbättra slitstyrkan, öka ythårdheten och minska friktionen mellan gängtappen och arbetsstycket.
  • Specialiserade beläggningar: För särskilda material eller tillämpningar kan mindre vanliga beläggningar som kromnitrid (för korrosionsproblem) eller flerskiktsbeläggningar som kombinerar styrkorna hos flera material användas för att ytterligare förbättra prestandan.

Vilka beläggningar förbättrar maskinskruvkranar?

Att välja rätt beläggning kan ha stor inverkan på prestandan och livslängden hos dina maskinskruvtappar. Baucor, som fokuserar på kvalitet, erbjuder en rad olika beläggningar som hjälper dig att optimera dina fästoperationer:

Vanliga ytbeläggningar: Prestanda och mångsidighet

  • Titannitrid (TiN): Den klassiska guldfärgade standarden! TiN bildar ett segt, slitstarkt skikt som är idealiskt för att förlänga gängans livslängd, minska friktionen vid skärning och förbättra kvaliteten på de gängor som produceras.
  • Titanaluminiumnitrid (TiAlN): När värme blir en viktig faktor bör du överväga TiAlN. Den klarar ännu högre driftstemperaturer än TiN, vilket är en avgörande fördel när man arbetar med hårdare arbetsstycken eller i produktionsmiljöer med hög hastighet där värmeutvecklingen är betydande.
  • Titankarbonitrid (TiCN): Om ditt primära mål är att minska friktionen och förhindra galling (material från arbetsstycket som fastnar i kranen) är TiCN ett bra alternativ. Den förbättrar smörjförmågan och bidrar till att bibehålla en jämn gängtappning.

Specialiserade beläggningar: Tackla unika utmaningar

  • Kromnitrid (CrN): I sällsynta fall kan korrosionsbeständighet vara ett problem på grund av arbetsstyckets material eller de specifika kylvätskor som används. CrN kan vara fördelaktigt i dessa fall.
  • Beläggningar i flera lager: Genom att kombinera styrkorna hos flera beläggningar (som TiN och TiAlN) i noggrant konstruerade lager kan man få mycket skräddarsydda prestanda. Prata med Baucor om scenarier där både extrem värmebeständighet och minskad friktion är lika viktiga.
  • Egenutvecklade beläggningar: Vissa tillverkare erbjuder sina egna unika eller nischade beläggningar som är skräddarsydda för specifika arbetsstyckesmaterial eller applikationer för att maximera prestanda och verktygets livslängd. Baucor kan ha specialiserade erbjudanden som är värda att utforska.

Fördelen med Baucor: Hitta den perfekta beläggningen

Baucor förstår sannolikt att dina gängtappar behöver rätt "pansar" för att fungera optimalt. Få ut mesta möjliga av deras expertis genom att diskutera:

  • Arbetsstyckets material och egenskaper: De specifika material i arbetsstycket som du använder påverkar valet av beläggning.
  • Smörjmedel och kylvätskor: Valet av skärvätskor eller kylvätskor påverkar den ideala beläggningen.
  • Mål för prestanda: Är du inriktad på att maximera verktygens livslängd även i krävande material? Eller är högsta prioritet att minimera cykeltiden i specifika arbetsstycken? Detta kommer att styra beläggningsrekommendationerna.

FÅ EN OFFERT

Var används maskinskruvtappar?

Maskinskruvgängare, med sin förmåga att skapa standardiserade gängor för tillförlitlig infästning, är oumbärliga i sektorer där precision och säkra anslutningar är av största vikt. Företag som Baucor vänder sig till följande branscher där deras gängtappar är avgörande:

Viktiga branscher som förlitar sig på maskinskruvtappar

  • Tillverkning: En hörnsten inom många olika tillverkningsområden, som används för att fästa komponenter, enheter och underenheter i allt från tunga maskiner till konsumentprodukter.
  • Elektronik: Skapar gängade hål för fästelement i kapslingar, kretskort och vid montering av olika elektroniska enheter och komponenter.
  • Fordon: Fästning av fästelement i motordelar, inredningsdetaljer, karosspaneler och olika fordonskomponenter.
  • Tillverkning av vitvaror: Skapa gängade anslutningar för fästelement i hushålls- och kommersiella apparater.
  • Flyg- och rymdindustrin: Även om det är mindre vanligt än i andra branscher kan specialiserade tillämpningar inom flygindustrin kräva maskinskruvgängare för lättviktsenheter eller säker fastsättning av precisionskomponenter.
  • Instrumentering och mätning: Formning av gängor för fästelement i vetenskapliga instrument, sensorer och precisionsmätutrustning.
  • Underhåll och reparation (MRO): Maskinskruvgängare är ovärderliga för att återställa skadade gängor i befintliga komponenter i olika typer av utrustning och maskiner, vilket förlänger deras livslängd och minskar stilleståndstiden.

Varför välja maskinskruvtappar?

  • Standardiserad infästning: Genom att följa standarder som UNC och UNF säkerställs kompatibilitet med lättillgängliga maskinskruvar, vilket förenklar montering och underhåll.
  • Säkra anslutningar: Precisionsgängor som skapas av maskinskruvtappar ger stark mekanisk infästning, perfekt för applikationer som utsätts för vibrationer eller påfrestningar.
  • Mångsidighet: Det stora utbudet av gängstorlekar och standarder gör att maskinskruvtapparna lämpar sig för många olika komponenter och projekt.

Vårt kvalitetsengagemang gäller även våra maskinskruvtappar, som är utformade för att tillgodose dessa olika användningsområden. Kontakta oss för att hitta de perfekta gängtapparna, anpassade till dina specifika arbetsstyckesmaterial, gängstandarder och projektkrav.

Vilka industrier använder maskinskruvtappar?

Maskinskruvgängare är viktiga verktyg i många branscher tack vare deras förmåga att skapa standardiserade gängor för tillförlitliga fästlösningar. Detta inkluderar sannolikt företag som Baucor, som erbjuder kvalitetsgängtappar för att möta olika behov.

  • Tillverkning: Används i stor utsträckning för att fästa komponenter, sammansättningar och underenheter i en mängd olika tillverkade produkter.
  • Elektronik: Skapar gängade hål för fästelement i elektroniska enheter, kretskort och kapslingar.
  • Fordon: Fästning av fästelement i olika fordonskomponenter, t.ex. motorer, karosspaneler och inredningsdetaljer.
  • Tillverkning av vitvaror: Formning av invändiga gängor för fästelement som används i hushålls- och kommersiella apparater.
  • Instrumentering och mätning: Skapa gängor för fästelement i vetenskapliga instrument, sensorer och precisionsmätutrustning.
  • Underhåll och reparation (MRO): En viktig komponent i verktygslådan för att återställa skadade gängor i maskiner och utrustning, minimera stilleståndstiden och förlänga komponenternas livslängd.

Varför välja gängtappar för maskinskruvar?

  • Standardiserad infästning: Gängor som följer UTS-standarder (UNC, UNF, etc.) garanterar kompatibilitet med lätt tillgängliga maskinskruvar.
  • Säkra anslutningar: Exakt formade gängor ger tillförlitlig infästning, även i applikationer som utsätts för vibrationer eller påfrestningar.
  • Mångsidighet: Det breda utbudet av gängstorlekar gör dem lämpliga för olika projekt och material.

Vilka maskiner använder maskinskruvgängare?

Maskinskruvgängare är mångsidiga och används i olika maskiner för att skapa dessa standardiserade gängor. Deras lämplighet beror på materialet, den precision som krävs och produktionsmålen. Företag som Baucor erbjuder sannolikt gängtappar som är utformade för att matcha behoven hos dessa maskiner.

Manuella och halvautomatiserade alternativ

  • Borrpressar: Även om de inte alltid är idealiska för hög precision kan borrpressar med gängtappningsfunktioner användas för grundläggande gängtappning av maskinskruvar, särskilt med mjukare arbetsstycken och mindre strikta toleranser.
  • Fräsmaskiner (med rigid gängtappning): Ökad styvhet och exakt spindelstyrning gör fräsmaskiner till ett steg upp från borrmaskiner. Deras funktioner för styv gängtappning, där spindelns rotation perfekt matchar gängans stigning, är väl lämpade för hårdare material eller applikationer som kräver hög gängkvalitet.

CNC-automation för precision och produktivitet

  • CNC-fräsmaskiner (VMC): Erbjuder exceptionell mångsidighet genom att hantera fräsning, borrning och gängtappning i en och samma uppställning. Detta effektiviserar produktionen och integrerar maskinskruvgängning i större tillverkningsprocesser.
  • CNC-svarvar (med levande verktyg): Live tooling ger möjligheter bortom arbetsstyckets centrumlinje. Detta innebär att gängor kan formas på beslag, komponenternas sidor eller andra funktioner utanför axeln på en svarvad detalj.
  • Dedikerade gängtappningsmaskiner: Utformade enbart för snabb maskinskruvgängning i stora volymer. Dessa erbjuder snabba cykler, automatiserade verktygsbyten och är ofta inriktade på specifika gängstorlekar eller arbetsstyckestyper.

Bortom maskinen: Viktiga överväganden

  • Hållare för gängtapp: Välj mellan standardspännhylsor av ER-typ för grundläggande hållning eller snabbväxlande gängchuckar för snabbare verktygsbyten. Överväg de alternativ för kompensation av snedställning som erbjuds av vissa chuckar för att förbättra gängkvaliteten, särskilt i mindre styva inställningar.
  • Maskinens kapacitet: Alla maskiner är inte lika bra! Se till att spindelvarvtalsområdet och matningshastigheten är kompatibla med arbetsstyckets material, gängtappens storlek och önskad gängform.
  • Smörjning är nyckeln: Korrekt smörjning och kylvätskor är avgörande. Rådgör med gängtillverkare och smörjmedelsexperter för optimal gängformningsprestanda och för att skydda din investering i verktyg och maskiner.

Vilket design- och ingenjörsstöd erbjuder Baucor för maskinskruvtappar?

Att välja rätt maskinskruvgäng är nyckeln till framgångsrika infästningsoperationer, men ibland behöver man mer än själva verktyget. Baucor, som en potentiell leverantör av högkvalitativa gängtappar, kan erbjuda flera resurser och expertis för att vägleda dig i ditt val och optimera dina processer:

Potentiella områden för design- och ingenjörssupport

  • Hjälp med materialval: Välj rätt gängtapp: Baucors team kan hjälpa till att välja det optimala gängtappsmaterialet (HSS, kobolt HSS, PM HSS, etc.). Få råd som baseras på arbetsstyckets egenskaper (hårdhet, duktilitet, abrasivitet) och applikationskrav för att maximera gängtappens prestanda och livslängd.

  • Vägledning för gängstandarder: Navigera bland standarder med självförtroende: Även om maskinskruvgängor använder vanliga standarder kan det förekomma variationer och finesser. Se till att du skapar rätt gängform, djup och passform genom att söka stöd från Baucor. Detta är särskilt användbart när det handlar om mindre vanliga eller specialiserade krav.

  • Applikationsspecifik optimering: Dra nytta av Baucors kunskap: För komplexa fästuppgifter, utmanande material i arbetsstycken eller högvolymsproduktion kan Baucor erbjuda djupgående konsultationer. Få expertrekommendationer om beläggningar, gänghastigheter, matningshastigheter, hålpreparering och de perfekta smörjstrategierna för bästa resultat.

  • Anpassad design av gängtappar: Lösningar för unika behov: Kräver ditt projekt en högspecialiserad maskinskruvgäng som ligger utanför standardutbudet? Baucor kan ha kapacitet att konstruera och tillverka specialgängtappar som passar perfekt till dina unika gängspecifikationer eller som fungerar med särskilt svåra material.

Oöverträffat ingenjörsstöd

Din lösning, din skala

Oavsett om du behöver en enskild prototyp eller fullskalig produktion, är BAUCORs ingenjörer redo att samarbeta med dig. Kontakta oss för att diskutera hur vi kan förverkliga ditt koncept.

Skräddarsydda lösningar för BAUCOR-kunder

BAUCOR är specialiserat på att tillhandahålla unika tillverknings- och ingenjörslösningar utformade för att möta varje kunds specifika behov. Vår expertis täcker ett brett spektrum av industrier och applikationer.

Vilka är konstruktionsriktlinjerna för maskinskruvtappar?

Maskinskruvgängare är speciellt utformade för att skapa standardiserade gängor, vilket säkerställer kompatibilitet med lätt tillgängliga skruvar. Deras specialiserade design följer en kombination av industristandarder, tillverkarens val och överväganden som är specifika för fästapplikationer. Låt oss dyka in i de viktigaste designelementen:

Viktiga designöverväganden

Standarder och specifikationer

  • Gängstandarder (UNC, UNF, numrerade gängor etc.): Maskinskruvgängare följer strikt specifika standarder för att säkerställa kompatibilitet med maskinskruvar. Varje standard har något olika gängprofiler, stigningar och toleranser.
  • Tillverkarens specifikationer: Varje tillverkare har sina egna toleranser, kvalitetskontrollförfaranden och designvariationer som påverkar gängtappens prestanda, verktygets livslängd och lämplighet för specifika scenarier.

Kona:

  • Standard kona: De flesta gängtappar för maskinskruv har en lätt avsmalning över hela den gängade sektionens längd. Denna avsmalning hjälper till att styra gängtappen in i hålet och kan underlätta gängning, men den är mindre uttalad än den tydliga avsmalningen på gängtappar för rörgänga.
  • Variationer: Specialiserade applikationer kan kräva variationer på standardavsmalningen, även om dessa är mindre vanliga.

Flänsar:

  • Spånhantering: Spåren spelar en roll för både skärverkan och spånavståndet. Antalet spånor, deras form och djup påverkar hur spånor bildas och evakueras från skärzonen.
  • Tillgång till smörjmedel: Flänsarna ger kanaler för viktiga smörjmedel och kylvätskor så att de når gängzonen.

Pilothål:

  • Kritisk dimension: Pilothålets storlek är helt avgörande för korrekt gängbildning i fästapplikationer. Den måste beräknas exakt utifrån gängtappens konstruktion, arbetsstyckets materialegenskaper och önskad procentuell andel av gängning. Denna information finns i gängtappens datablad och i handböcker för maskinbearbetning.
  • Ytfinish: Ett slätt pilothål är viktigt för att minska friktionen och säkerställa en ren gängning.

Avfasning

  • Variationer: Precis som med andra gängtappar erbjuder tillverkarna olika typer av avfasning (konisk, plugg, botten, etc.) som alla har lite olika egenskaper vid gängstart. Valet av rätt avfasning beror på arbetsstyckets material, håltyp (blind eller genomgående) och önskat gängningsengagemang.

Material

Höghastighetsstål (HSS): Grunden för många maskinskruvgängare, som erbjuder en balans mellan seghet, slitstyrka, hållfasthet för gängprocessen och prisvärdhet.

Höghastighetsstål av kobolt (HSS-E): När seghet och värmebeständighet behöver ökas för hårdare arbetsstycken eller krävande applikationer, kommer HSS-E in i bilden.

Höghastighetsstål med pulvermetall (PM HSS): "Mästaren" för mycket tuffa jobb! PM HSS erbjuder oöverträffad slitstyrka och seghet för de mest krävande materialen och högvolymsscenarierna.

  • Skaft: Standardiserat för att passa vanliga verktygshållare (t.ex. spännhylsor på maskiner eller gängtappnycklar).

  • Ytbehandlingar (tillval)

  • Titannitrid (TiN): Klassisk guldfärgad beläggning för slitstyrka och minskad friktion.
  • Andra ytbeläggningar: TiAlN (för hög värme), CrN (för specifika korrosionsproblem), flerskiktsbeläggningar för specialprestanda.

Var hittar du konstruktionsinformation?

  • Handböcker för maskinbearbetning: Allmänna konstruktionsprinciper för gängtappar, bakgrundskunskap och tekniska förklaringar finns i resurser som dessa.
  • Branschstandarder: Även om standarder främst fokuserar på den slutliga gängformen, publicerar organisationer som ANSI och ASME detaljerade standarder för olika gängtyper, inklusive de som används i fästapplikationer.
