• Fräsning: Specialiserade fräsmaskiner fräser ut gängtappens karakteristiska spånor. Rörtappar kan ha raka spånor för korta spånor i vanliga material eller spiralformade spånor för bättre spånutmatning när man arbetar med hårdare material eller djupare hål.

Skapande av gängor:

• Specialiserad slipning av gängor: Precisionsslipmaskiner spelar den mest kritiska rollen. Dessa maskiner använder slipskivor med en profil som speglar den önskade gängstandarden (t.ex. NPT eller NPTF) och som innehåller den nödvändiga konan.
• Precision och kontroll: CNC-teknik (Computer Numerical Control) säkerställer noggrannheten och repeterbarheten i gängskärningsprocessen. Tillverkarna kontrollerar noggrant slipskivans hastighet, maskinens rörelser och till och med kylvätskeflödet för att upprätthålla optimala skärförhållanden.

Värmebehandling

• Optimering av materialegenskaper: Gängan genomgår ytterligare en värmebehandlingscykel. I detta sista steg finjusteras hårdheten, segheten och slitstyrkan, vilket säkerställer att den klarar de krafter som uppstår vid kapning av gängor i rörmaterial.

Ytbehandlingar (tillval):

• Titannitrid (TiN): Den klassiska guldfärgade beläggningen minskar friktion och slitage.
• Avancerade beläggningar: Alternativ som titanaluminiumnitrid (TiAlN) för högtemperaturtillämpningar eller kromnitrid (CrN) för korrosionsbeständighet kan väljas strategiskt.

Kvalitetskontroll: Stränga inspektioner säkerställer kvaliteten:

• Dimensionell noggrannhet: Gängor, diametrar, avsmalning och den totala gänggeometrin kontrolleras noggrant mot de strikta toleranser som anges i branschstandarder och av tillverkaren.
• Hårdhetstestning: Verifierar att materialet har uppnått önskade egenskaper genom värmebehandling
• Ytinspektion: Gängan undersöks med avseende på fel eller brister som kan påverka prestanda eller verktygets livslängd.

Rörgängare behöver den rätta blandningen av seghet, hårdhet och slitstyrka för att skära rörgängor på ett tillförlitligt sätt. Med Baucors potentiella fokus på kvalitet, här är vad du sannolikt kommer att hitta i rörgängare:

Vanliga material:

Hårdmetall: I vissa nischapplikationer, främst högvolymproduktion med mycket nötande eller härdade rörmaterial, kan rörgängare i solid hårdmetall användas. Deras extrema slitstyrka och styvhet ger dessa fördelar:

• Exceptionell verktygslivslängd: Håller längre än till och med PM HSS vid gängtappning i exceptionellt svåra material.
• Precision: Hög styvhet kan leda till större noggrannhet i gängformen, särskilt i koniska applikationer
• Kryogenbehandlat HSS: Vissa tillverkare erbjuder standardgängtappar av HSS eller HSS-E som har genomgått kryogenbehandling. Denna process ändrar stålets inre struktur, vilket kan öka:
• Slitstyrka: En viss förbättring jämfört med obehandlat HSS.
• Seghet: Minskad risk för flisning eller brott i specifika tappningsscenarier.
• Duplexbehandlat HSS: Detta innebär en specialiserad tvåstegs värmebehandlingsprocess som syftar till att maximera både slitstyrka och seghet. Det kan ge prestanda som ligger någonstans mellan standard HSS-E och PM HSS.

• Specialiserade verktygsstål: I mycket nischade applikationer kan tillverkare använda specifika verktygsstålsorter som inte ofta används i kranar. Dessa kan vara skräddarsydda för unika egenskaper, t.ex:

• Förbättrad stötmotståndskraft: För att motstå vibrationer eller slagbelastningar som ibland förekommer i krävande rörgängningsmiljöer.
• Specifik materialkompatibilitet: För att optimera prestanda vid gängtappning i vissa plaster, icke-järnlegeringar eller andra material med unika bearbetningsegenskaper.

Rörtappar, särskilt de som används för koniska gängor, har stor nytta av beläggningar som förbättrar slitstyrkan, minskar friktionen och optimerar gängformens noggrannhet. Låt oss fördjupa oss i alternativen:

Vanliga beläggningar

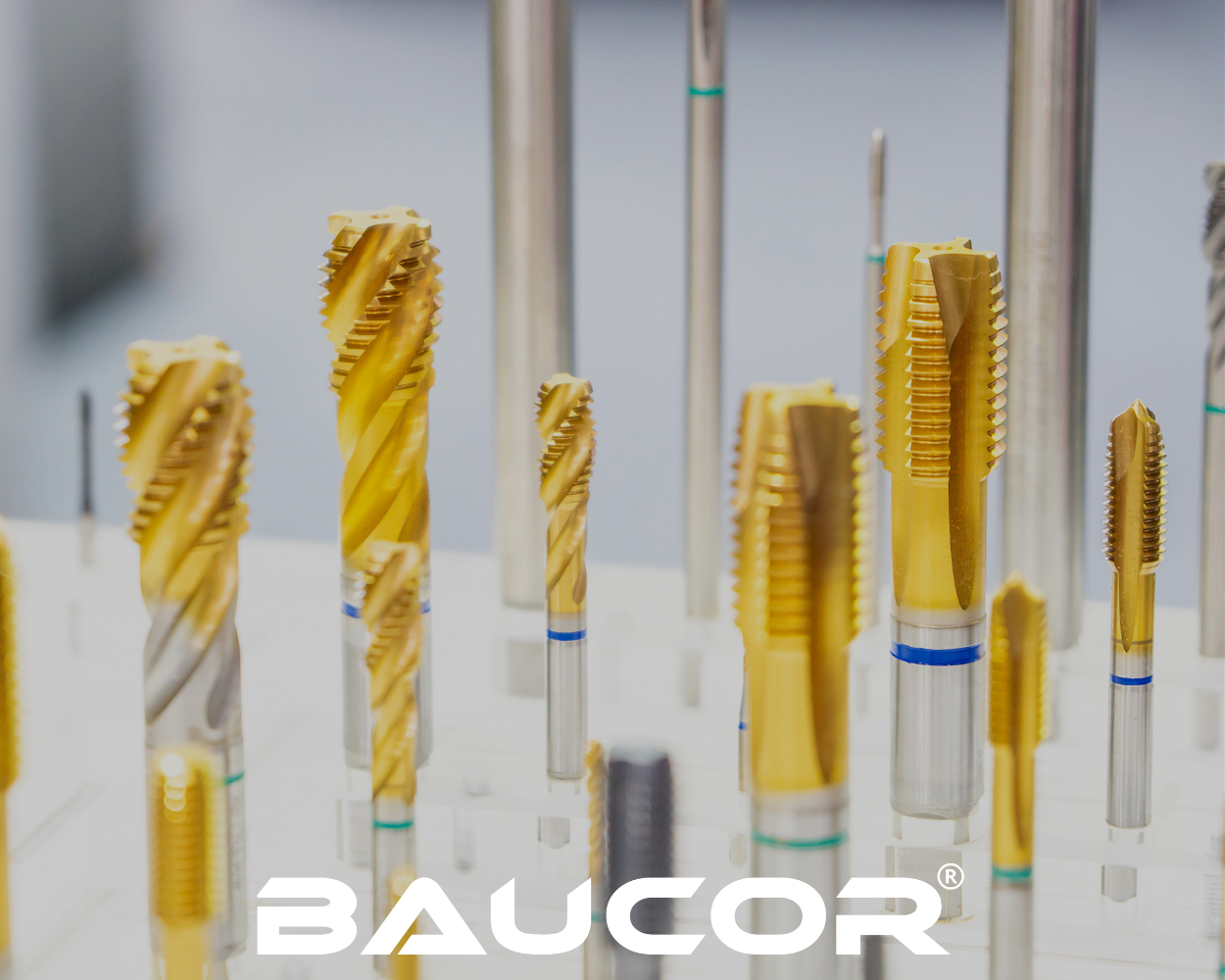

• Titannitrid (TiN): Den klassiska guldfärgade beläggningen:

• Motstånd mot slitage: Förlänger verktygets livslängd, särskilt vid gängtappning i slipande material eller upprepade gängor.
• Minskad friktion: Mindre friktion innebär mjukare gängning, mindre värmeutveckling och potentiellt bättre gängkvalitet. Detta kan vara till hjälp när man skapar avsmalnande gängor.
• Titanaluminiumnitrid (TiAlN): Idealisk för krävande material:

• Värmebeständighet: Bibehåller sina egenskaper även vid förhöjda temperaturer som är typiska vid gängtappning i hårdare material, vilket minimerar verktygsslitaget.
• Smörjförmåga: Låg friktion bidrar till att uppnå exakta koniska gängor och minimerar kraftbehovet.

Specialiserade och alternativa ytbeläggningar

Titankarbonitrid (TiCN): Utmärker sig genom att minska friktionen:

• Motstånd mot gallring: Minskar material som fastnar på gängtappen, vilket är särskilt användbart i mjukare material som segjärn.
• Gängnoggrannhet: Slätare ytor kan potentiellt bidra till att uppnå exakta gängformer som är viktiga för läckagesäkra röranslutningar.

Kromnitrid (CrN): Erbjuder värde i specifika scenarier:

Korrosionsbeständighet: Viktigt i miljöer med vattenbaserade kylvätskor eller vid gängning i material som är benägna att orsaka korrosion.

Måttliga förbättringar: Erbjuder vissa förbättringar när det gäller slitstyrka och friktionsreduktion.

• Flerskiktsbeläggningar: Banbrytande beläggningar som strategiskt kombinerar flera material:


• Anpassad prestanda: Skräddarsydda för att övervinna specifika utmaningar som värme, materialkompatibilitet och bibehållen gängnoggrannhet i koniska gängor.
• Egenutvecklade beläggningar: Vissa tillverkare erbjuder unika ytbeläggningar som är inriktade på rörgängningsapplikationer, vilket ger potentiellt optimerad slitstyrka och gängformningsprestanda.

Rörgängare, som är utformade för att skapa avsmalnande gängor i rör och rördelar, spelar en avgörande roll för att säkerställa läckagesäkra anslutningar i många olika branscher och tillämpningar. Här är några exempel på var Baucors kvalitetsrörtappar kan komma till användning:

Viktiga branscher som förlitar sig på rörkranar

• Rörmokeri (bostäder och kommersiella fastigheter): Ryggraden i tillförlitlig VVS! Från renoveringar och reparationer i hemmet till storskaliga installationer i byggnader utgör rörkranar de läckagefria anslutningarna i vatten-, gas- och avloppsrörsystem.
• HVAC och kyla: Tappanslutningar för köldmedieledningar, avloppsrör och olika kopplingar är avgörande för underhåll och installation av klimatkontrollutrustning.
• Industriella system: Rörkranar säkerställer korrekt gängbildning och anslutningssäkerhet för rör och rördelar i olika industriella miljöer, inom sektorer som:
• Olja och gas: I allt från utvinningsanläggningar till raffinaderier skapar rörtappar gängor för rörnät, tankar och specialutrustning, vilket ofta kräver rörtappar tillverkade av robusta material för att klara tuffa rörlegeringar.
• Tillverkningsanläggningar: Hydraulsystem, processrör och kylvätskeledningar behöver ofta tillförlitliga rörgängor, vilket gör rörtappar till en stapelvara.
• Vatten- och avloppsrening: Omfattande rörinfrastruktur kräver precisionsgängor för läckagesäker passform, vilket understryker vikten av hållbara rörkranar.
• Fordon: Används för gängning i vätskeledningar (t.ex. broms- och bränsleledningar), motorkomponenter eller olika beslag, både vid tillverkning och reparation av fordon.
• Tung utrustning: Rörgängare spelar en viktig roll vid konstruktion och underhåll av hydraulsystem, konstruktionselement och andra komponenter som använder rörgängor i entreprenad-, gruv- och jordbruksmaskiner.
• Underhåll och reparation (MRO): Rörgängare är oumbärliga för att återställa skadade gängor och byta ut kopplingar på en mängd olika utrustningar och maskiner, vilket förlänger livslängden på värdefulla tillgångar.

Varför välja rörkranar?

• Läcksäkra anslutningar: Den avsmalnande utformningen av rörgängorna, som skapas av rörtappar, ger den täta försegling som är nödvändig för vätskeförande system.
• Standardiserad kompatibilitet: Branschstandarder (som NPT, NPTF) säkerställer att kranar skapar gängor som matchar standardbeslag, vilket leder till enkel montering och lättillgängliga komponenter.
• Styrka och hållbarhet: Rörgängor ger en robust mekanisk anslutning, vilket är särskilt viktigt i trycksatta system eller system som utsätts för vibrationer.

Industrier där rörkranar är oumbärliga

Rörkranar, med sin specialiserade design för att skapa läckagesäkra röranslutningar, är viktiga verktyg inom många branscher. Detta inkluderar sannolikt företag som Baucor, som erbjuder kvalitetskranar för att möta olika behov.

• Rörmokeri: Grunden för rörsystem för bostäder, kommersiella och industriella anläggningar för vatten, gas och avlopp.
• HVAC och kyla: Används för tappning av köldmedieledningar, kopplingar och olika komponenter i klimatkontrollsystem.
• Industriella system: Säkerställer säkra anslutningar i hydraul-, process- och kylvätskeledningar inom tillverkning, olja och gas, vattenrening och många andra industrisektorer.
• Fordon: Säkra vätskeledningar (broms, bränsle), motorkomponenter och kopplingar under tillverkning och reparation.
• Tung utrustning: Skapa tillförlitliga rörgängor för hydraulsystem, konstruktionselement och andra komponenter i entreprenad-, gruv- och jordbruksmaskiner.
• Underhåll och reparation (MRO): Avgörande för att återställa skadade gängor och underhålla utrustning inom olika branscher, vilket förlänger tillgångarnas livslängd.

Varför välja rörkranar?

• Läcksäkra anslutningar: Konisk design säkerställer en tät försegling och förhindrar läckage i vätskesystem.
• Standardiserad kompatibilitet: Genom att följa standarder som NPT eller NPTF garanteras utbytbarhet med lättillgängliga kopplingar.
• Hållbara anslutningar: Idealisk för trycksatta system eller system som utsätts för vibrationer.

Rätt maskin är avgörande för framgångsrika och effektiva rörgängningsoperationer. Rörtappar - inklusive de från kvalitetstillverkare som Baucor - används i ett brett spektrum av maskiner som tillgodoser olika behov när det gäller precision, produktionsvolym och projektkomplexitet.

Manuella och halvautomatiska alternativ

• Borrpressar: Arbetshästar för mindre jobb: Även om de inte är de mest exakta har många borrpressar gängtappningsfunktioner. Detta gör dem lämpliga för enklare rörgängning, särskilt vid mindre rördiametrar och där toleranserna är mindre stränga.
• Fräsmaskiner (med rigid gängtappning): Ökad kontroll: Fräsmaskiner ökar styvheten och noggrannheten. Deras funktioner för styv gängtappning, där spindelns rotation är perfekt synkroniserad med gängans stigning, är idealiska för hårdare rörmaterial eller när högre gängkvalitet är av största vikt.

CNC-automation för precision och produktivitet

• CNC-fräsmaskiner (VMC): Mångsidighet och integration: Vertikala bearbetningscenter (VMC) är kraftpaket. Utöver rörtappning kan de hantera fräsning, borrning och en mängd andra operationer. Detta gör det möjligt för tillverkare att konsolidera flera bearbetningssteg i en process, vilket ökar effektiviteten och minskar detaljhanteringen.
• CNC-svarvar (med levande verktyg): Tappning i alla vinklar: Med levande verktyg kan svarvarna utföra operationer utanför huvudcentrumlinjen. Detta innebär att de kan skapa rörgängor på kopplingar längs sidan av ett större rör eller en komponent, vilket ger flexibilitet till din detaljkonstruktion.
• Dedikerade gängtappningsmaskiner: Specialister för hög volym: De här maskinerna handlar om hastighet och konsekvens. De är byggda specifikt för rörgängning och erbjuder snabb cykling och automatiserade verktygsbyten, vilket maximerar produktionen för storskalig produktion eller verksamheter där gängade rör och rördelar är det primära fokuset.

Bortom maskinen: Viktiga överväganden

• Gängtappshållare: Den säkra anslutningen: Välj mellan standardspännhylsor av ER-typ för grundläggande hållning eller snabbväxlande gängchuckar för snabbare verktygsbyten. Vissa specialchuckar erbjuder även kompensation för mindre snedställning, vilket förbättrar gängnoggrannheten.
• Maskinens kapacitet: Känn till dina gränser: Alla maskiner är inte skapade på samma sätt. Se till att den valda maskinens spindelhastighetsområde och matningshastighetskontroll är kompatibla med rörmaterialet som ska gängas, gängtappens storlek och det önskade resultatet.
• Smörjning är nyckeln: Skydda din investering: Korrekt smörjning och användning av lämpliga kylvätskor är inte förhandlingsbart. De påverkar inte bara gängkvaliteten, utan även verktygets livslängd. Rådgör alltid med gängtillverkare och smörjmedelsleverantörer om vilka alternativ som passar bäst för din installation.

Att välja rätt rörgängare är avgörande för framgångsrika gängningsoperationer, men ibland behöver man mer än bara själva verktyget. Baucor, som en potentiell leverantör av högkvalitativa gängtappar, kan erbjuda flera resurser och expertis för att vägleda ditt val av gängtapp och optimera dina processer:

Potentiella områden för design- och ingenjörssupport

• Hjälp med materialval: Få hjälp med att välja rätt gängtapp: Vårt team kan hjälpa till med att välja det optimala gängtappsmaterialet (HSS, kobolt HSS, PM HSS etc.). Få råd som baseras på dina specifika rörmaterialegenskaper (hårdhet, seghet) och applikationskrav för att maximera gängtappens prestanda och livslängd.

• Vägledning för gängstandarder: Navigera i standarder med självförtroende: Se till att du skapar rätt gängtyp och stigning (NPT, NPTF, BSPT osv.) genom att söka stöd från Baucor. Detta är särskilt användbart när du hanterar mindre vanliga eller specialiserade gängprofiler och variationer inom standarder.

• Applikationsspecifik optimering: Dra nytta av Baucors kunskap: För komplexa gängningsuppgifter, utmanande rörmaterial eller högvolymproduktion kan Baucor erbjuda djupgående konsultationer. Få expertrekommendationer om beläggningar, gänghastigheter, matningshastigheter och de perfekta smörjstrategierna för bästa resultat.
• Anpassad design av gängtappar: Lösningar för unika behov: Kräver ditt projekt en högspecialiserad gängtapp som ligger utanför standardutbudet? Baucor har kapacitet att konstruera och tillverka anpassade rörtappar som passar perfekt till dina unika gängspecifikationer eller fungerar med särskilt svåra rörmaterial.

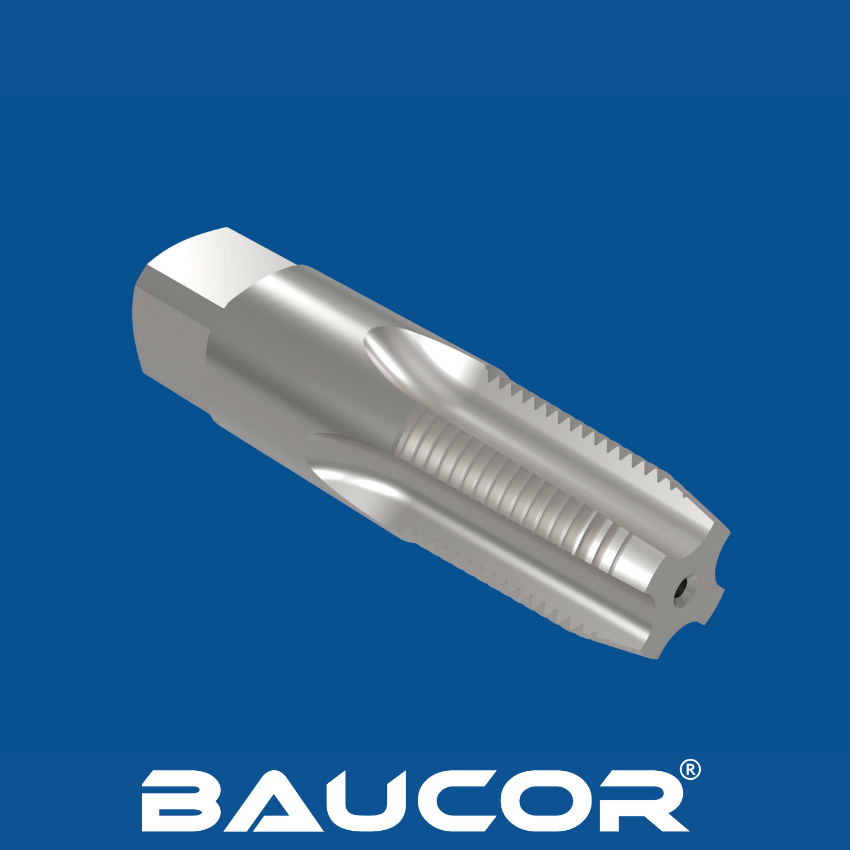

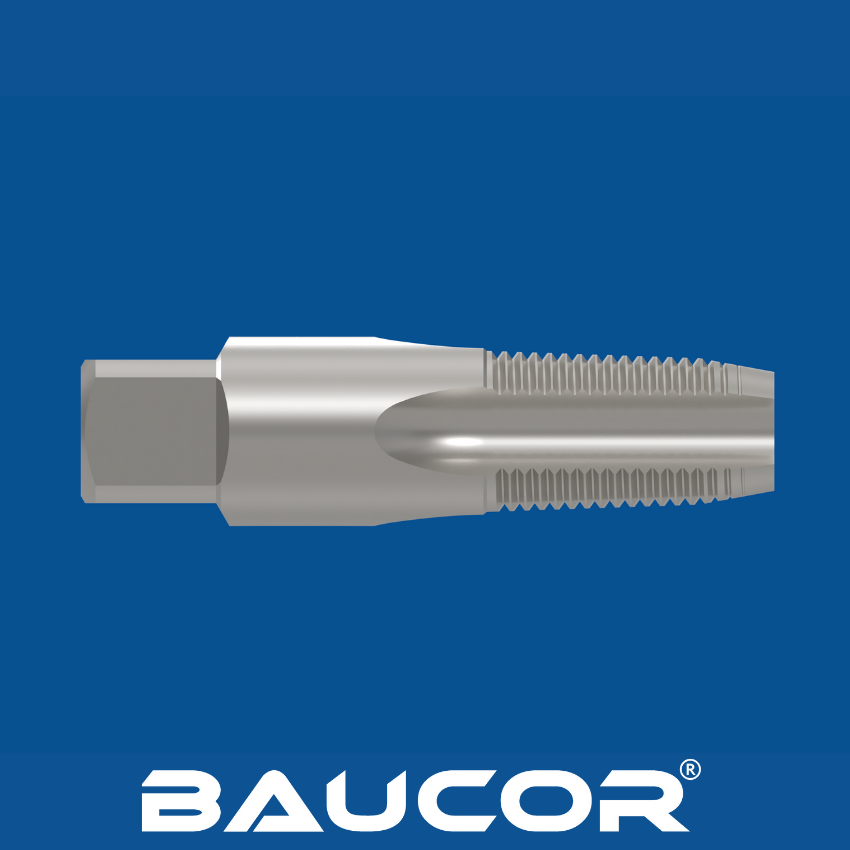

Till skillnad från standardkranar är rörkranar utformade för att skapa avsmalnande gängor för läckagesäkra anslutningar. Deras specialiserade design följer en kombination av industristandarder, tillverkarens val och överväganden som är specifika för rörgängning. Låt oss dyka in i de viktigaste designelementen:

Viktiga designöverväganden

Standarder och specifikationer

• Gängstandarder (NPT, NPTF, etc.): Rörgängare följer noggrant standarder som National Pipe Taper (NPT) eller National Pipe Taper Fuel (NPTF). Dessa standarder definierar gängprofiler, avsmalningsvinklar och dimensioner, vilket säkerställer kompatibilitet mellan rör, rördelar och själva kranarna.
• Tillverkarens specifikationer: Även om tillverkarna följer standarderna har de sina egna toleranser, kvalitetskontrollförfaranden och designvariationer som påverkar gängtappens prestanda, verktygets livslängd och lämplighet för specifika scenarier.

Kona: Detta är den avgörande egenskapen!

• Standard kona: De flesta rörtappar har en avsmalning på 3/4" per fot, vilket innebär att diametern ändras med 3/4" på en 12"-längd. Denna avsmalning möjliggör läckagesäker tätning när rördelarna dras åt.
• Variationer: Specialiserade applikationer kan kräva variationer på standardavsmalningen, även om dessa är mindre vanliga.

Flänsar

• Spiralformad eller rak: Tillverkarna kan välja raka flänsar för korta, flisiga material eller spiralflänsar för bättre spånutkastning och jämnare skärning, särskilt i hårdare rörmaterial eller djupare hål.
• Antal flänsar: Detta påverkar spånbildning, evakuering och den totala gängstyrkan.

Gängens form

• Profil: Gängens form (skarp V, rundad, etc.) definieras av den standard som följs (NPT, NPTF, etc.). Den måste passa perfekt till den avsedda invändiga gängan i rördelar för att få en säker anslutning.
• Dimensioner: Gängelement som större/minorare diameter, stigning och toleranser kontrolleras noggrant och följer standarder för perfekt passform och utbytbarhet.

Avfasning Gängens framkant. Vanliga typer av avfasning inkluderar:

• Pluggfasning: Flera fullt formade gängor för gradvis skärning. Erbjuder en bra balans för allmänt bruk.
• Avfasning av botten: Färre startgängor, avsedd för gängning närmare botten av blindhål.

Material

Höghastighetsstål (HSS): Grunden för många rörgängare, som erbjuder en balans mellan seghet, slitstyrka och prisvärdhet.

Höghastighetsstål med kobolt (HSS-E): När segheten behöver ökas för hårdare rör eller krävande applikationer, träder HSS-E in med sin förbättrade värme- och slitstyrka.

Höghastighetsstål med pulvermetall (PM HSS): För mycket tuffa jobb! PM HSS erbjuder oöverträffad slitstyrka och seghet tack vare sin enhetliga mikrostruktur.

Hårdmetall: I vissa nischapplikationer, främst vid högvolymproduktion med mycket slipande eller härdade rörmaterial, kan rörgängtappar i solid hårdmetall användas.

• Skaft: Standardiserat för att passa vanliga verktygshållare (t.ex. spännhylsor på maskiner eller gängtappsnycklar).


Ytbehandlingar (tillval)

• Titannitrid (TiN): Den klassiska guldfärgade beläggningen som ökar slitstyrkan och minskar friktionen.
• Andra ytbeläggningar: TiAlN (för hög värme), CrN (för korrosion) eller flerskiktsbeläggningar för särskilda prestandabehov.
