Skapa sammankopplande fogar med en laxstjärtskärare för CNC

PRECISION OCH PRESTANDA I KOMBINATION

SVANSSVANSFRÄS

Vad är en dovetailfräs? Hur fungerar den?

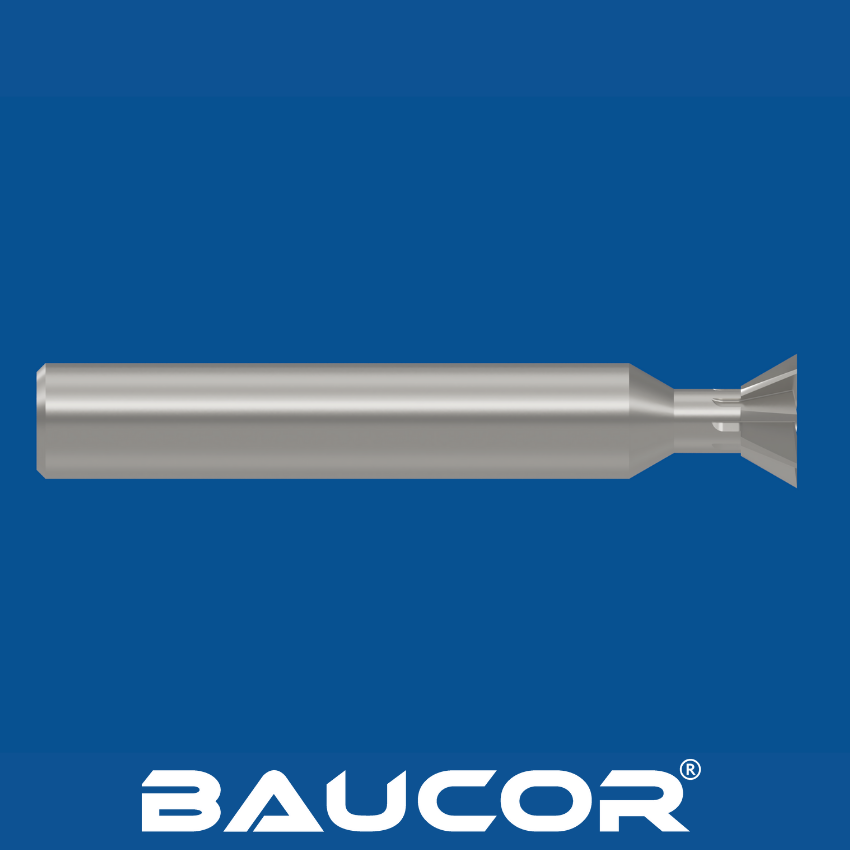

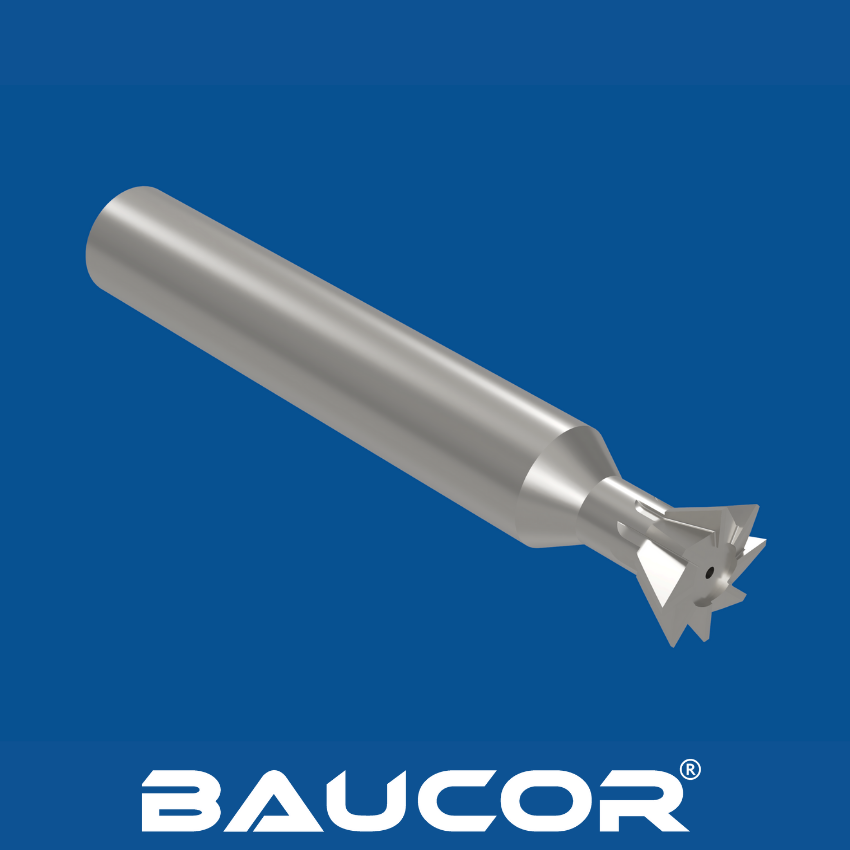

Vad är en dovetailfräs?

  • Specialiserad ändfräs: En svanssvansfräs är en specialiserad typ av pinnfräs som är utformad för att fräsa en distinkt svanssvansformad slits eller spår.
  • Definierande geometri: Dovetail-fräsar har en avsmalnande profil med en specifik vinkel (vanligtvis 45, 55 eller 60 grader). Denna unika form skapar en bredare bas med en smalare topp på den resulterande slitsen.

Hur fungerar en svärdssvansfräs?

  • Vinklad skärbana: Till skillnad från standardfräsar matas svalbågsfräsar vanligtvis in i arbetsstycket i en vinkel som motsvarar fräsens avsmalning.
  • Spårbildning: När fräsen rör sig över arbetsstycket i denna vinkel avlägsnar dess avsmalnande sidor material och bildar gradvis den karakteristiska svanssvansformen.
  • Starka fogar: Den bredare basen och den smalare toppen på svanssvansspåret skapar en självlåsande fog när två delar monteras ihop.

Hur tillverkas svalehålsfräsar?

Tillverkningen av svanssvansfräsar är en minutiös process som kräver specialutrustning och ett engagemang för precision. Här är en uppdelning av de viktigaste stegen som är inblandade:

Val av råmaterial

  • Materialet spelar roll: Svanssvansfräsar tillverkas vanligtvis av höghastighetsstål (HSS) eller hårdmetall. Karbid ger överlägsen slitstyrka, vilket gör det idealiskt för hårdare material och miljöer med hög produktion.
  • Utgångspunkt: Tillverkarna börjar med en solid stång av det valda materialet, som väljs för att matcha den önskade totala storleken på fräsen.

Flutning och skaftformning

  • CNC-slipmaskiner: Specialiserade CNC-slipmaskiner används för att forma den ursprungliga skärformen. Flutar slipas in i stången för att skapa skäreggar, och skaftet (den icke-skärande delen) formas också.

Vinkelslipning av svalehål

  • Den definierande egenskapen: Detta är det mest kritiska steget när den unika avsmalnande svärdprofilen skapas. Precisionsslipskivor, ofta på fleraxliga CNC-maskiner, avlägsnar försiktigt material i den specificerade svansvinkeln (t.ex. 45°, 60°).
  • Noggrannhet är nyckeln: Att hålla extremt snäva toleranser på vinklarna är avgörande för att få exakt passande svanssvansförband.

Efterbehandling och ytbeläggning

  • Förfining av ytan: Fräsarna kan genomgå en poleringsprocess för att förbättra ytfinishen och minska friktionen under kapningen.
  • Prestandaökning: Hög presterande beläggningar som TiN, TiAlN eller AlTiN kan appliceras för exceptionell slitstyrka och förlängd verktygslivslängd.

Kvalitetskontroll

  • Verifiering av precision: Dovetail-fräsar genomgår rigorös inspektion för att garantera att alla mått och vinklar ligger inom de nödvändiga toleranserna.
  • Felfri finish: Ytfinishen kontrolleras för att säkerställa optimal skärprestanda.

Baucors åtagande för kvalitet

  • Avancerad utrustning: Baucor använder toppmoderna CNC-slipmaskiner som kan utföra exakt formning och intrikata geometrier på svärdhaleskär.
  • Expertis inom material: Vi väljer noggrant ut de optimala hårdmetall- eller HSS-kvaliteterna som matchar kraven i din applikation.
  • Stränga standarder: Baucors strikta kvalitetskontroll säkerställer att varje fräs uppfyller våra högt ställda krav på precision och tillförlitlighet.

FÅ EN OFFERT

Vilka storlekar tillverkar Baucor Dovetail Cutter?

Baucor har kapacitet att tillverka anpassade svalbensfräsar i en mängd olika storlekar, men här är en allmän översikt över de standardstorlekar du kan förvänta dig:

Skaftets diameter

  • Metriska: De vanligaste metriska skaftstorlekarna är 6 mm, 8 mm, 10 mm och 12 mm.
  • Imperial: Svanssvansfräsar med skaftdiametrar på 1/4", 1/2" och 5/8" är allmänt tillgängliga.

Skärets diameter

  • Vinkel på spolspår: Fräsdiametern bestäms delvis av svansvinkeln. En 60-gradersfräs har t.ex. en mindre diameter än en 45-gradersfräs med samma skaftstorlek.
  • Intervall: Fräsdiametrarna varierar i allmänhet från cirka 1/2" upp till 1 1/2" eller större för standardfräsar.

Baucor kan tillverka pinnfräsar för en mängd olika frästillämpningar, från allmänna fräsningsuppgifter till skapandet av intrikata profiler och komplexa 3D-former.

Vilka material används för att tillverka en Dovetail Cutter?

Vanliga material

  • Höghastighetsstål (HSS): Dessa stål erbjuder en balans mellan prisvärdhet, seghet och slitstyrka. Det finns olika kvaliteter av HSS, och några vanliga kvaliteter för svanssvansfräsar är t.ex:
  • M2: Ett HSS-stål för allmänna ändamål med god slitstyrka.
  • M42: Innehåller kobolt för förbättrad varmhårdhet, perfekt för skärning i hårdare material.
  • Solid hårdmetall: Betydligt hårdare och mer slitstarkt än HSS. Karbid klarar högre skärhastigheter, krävande material och ger längre verktygslivslängd. Detta är det material som föredras vid högvolymsproduktion eller vid bearbetning av mycket hårda träslag eller metaller.

Mindre vanliga (specialiserade) material

  • PM-stål (pulveriserad metall): Dessa specialstål erbjuder slitstyrka som ligger någonstans mellan HSS och solid hårdmetall. De kan vara ett bra mellanting för vissa applikationer med svanssvansfräsar.

Ytbeläggningar: En prestandaökning

Oavsett basmaterialet får svanssvansfräsar ofta prestandaförbättrande beläggningar:

  • TiN (titannitrid): En vanlig beläggning som är känd för sin hårdhet och slitstyrka, vilket förbättrar verktygets livslängd.
  • TiAlN (titanaluminiumnitrid): Denna beläggning erbjuder överlägsen slitstyrka, värmebeständighet och oxidationsbeständighet jämfört med TiN. Det är ett utmärkt val för krävande applikationer och längre verktygslivslängd.
  • AlTiN (aluminium-titannitrid): Liknar TiAlN och erbjuder exceptionell slitstyrka och värmebeständighet.

Baucors expertis inom materialval

Baucor, som är en ledande tillverkare, förstår att valet av rätt material är avgörande för optimerad prestanda hos svanssvansfräsar. Vi guidar dig genom urvalsprocessen och tar hänsyn till faktorer som

  • Typ av material som du ska kapa: Bearbetning av hårda träslag, mjuka träslag eller metaller kommer att påverka det idealiska fräsmaterialet och beläggningen.
  • Krav på bearbetningen: Faktorer som skärhastighet, arbetsvolym och önskad verktygslivslängd spelar alla en roll vid materialvalet.
  • Överväganden om kostnader: Baucor kan hjälpa dig att balansera prestandakrav med budgetbegränsningar.

Slutsatser

Dovetail-fräsar kan tillverkas av en mängd olika material, där de vanligaste är HSS och solid hårdmetall. Ytbeläggningar förbättrar deras prestanda ytterligare. Baucors expertis inom materialval säkerställer att du får rätt fräs för att maximera prestanda och kostnadseffektivitet för din specifika applikation.

Vilka beläggningar förbättrar Dovetail Cutter?

Listan över beläggningsalternativ som vanligtvis används för att förbättra svanssvansfräsar, tillsammans med en kort beskrivning av deras fördelar:

Vanliga beläggningar

  • TiN (titannitrid): En klassisk, allmänt användbar beläggning som ökar ythårdheten, minskar friktionen och ger god slitstyrka.
  • TiCN (titankarbonitrid): Något hårdare än TiN, vilket ger lite högre slitstyrka och värmebeständighet.
  • TiAlN (titanaluminiumnitrid): En högpresterande beläggning med utmärkt hårdhet, värmebeständighet och oxidationsbeständighet. Detta innebär längre verktygslivslängd under krävande förhållanden.
  • AlTiN (aluminiumtitannitrid): Liknar TiAlN, med enastående hårdhet och värmebeständighet för överlägset slitageskydd.

Specialiserade beläggningar

  • AlCrN (aluminiumkromnitrid): Ger exceptionell varmhårdhet och slitstyrka för mycket krävande skärning. Kan hantera extrema temperaturer bättre än vissa andra beläggningar.
  • Diamantbeläggningar: Den ultimata slitstyrkan. Används för bearbetning av mycket slipande material och diamantbeläggningar kan ha en högre kostnad än andra alternativ.
  • Flerskiktsbeläggningar: Genom att kombinera olika lager av ovanstående beläggningar (exempel: TiN/TiAlN) kan man skapa optimerade egenskaper för specifika material och applikationer.

Viktiga faktorer att ta hänsyn till

  • Substratets material: Vilken typ av beläggning som är lämplig beror delvis på om fräsen är tillverkad av HSS, hårdmetall etc.
  • Arbetsstyckets material: Hårdheten och egenskaperna hos det material som bearbetas påverkar valet av bästa beläggning.
  • Bearbetningsparametrar: Aggressiva skärhastigheter eller höga temperaturer kan kräva en mer specialiserad högtemperaturbeläggning.

FÅ EN OFFERT

Var används svalehålsfräsar?

Svanssvansfräsar har ett stort antal användningsområden inom olika industrier och hantverk.

Primära tillämpningar

  • Träbearbetning: En av de mest välkända användningsområdena för svanssvansfräsar är inom möbeltillverkning och snickeri. De skapar de klassiska svärdssvansfogarna som är kända för sin styrka, hållbarhet och visuella tilltal.
  • Metallbearbetning: Även om det inte är lika vanligt som inom träbearbetning kan svanssvansfräsar användas för att skapa exceptionellt starka sammankopplade fogar i metall. Detta används i precisionsmaskiner, strukturella komponenter och andra områden där en säker anslutning är avgörande.

Specifika exempel

  • Konstruktion av lådor: Svanssvansförband är ett kännetecken för högkvalitativa lådor i möbler och skåp.
  • Lådtillverkning: Skapa starka och attraktiva lådor med sammankopplade svärdssvansförband i hörnen.
  • Glidbanor och glidskenor: Svanssvansfräsar hjälper till att tillverka exakta glidbanor och kilar för linjära rörelsekomponenter i maskiner.
  • Jiggar och fixturer: Den starka, självlåsande karaktären hos svärdssvansförband kan användas för att skapa precisionsjiggar och fixturer för tillverkning.
  • Arkitektoniska detaljer: Svanssvansförband kan användas för dekorativa och strukturella ändamål i arkitektoniska element.

Varför svanssvansfräsar är idealiska för dessa applikationer

  • Fogens styrka: Svanssvansens avsmalnande form skapar ett mekaniskt lås som ger utmärkt motståndskraft mot dragkrafter utan behov av ytterligare fästelement.
  • Självuppriktande: Förbandets geometri underlättar exakt uppriktning under monteringen.
  • Estetiska egenskaper: Svanssvansförband har ett klassiskt, visuellt tilltalande utseende som ger en touch av hantverk.

Baucor: Din partner i svärdhalssågning

Baucor tillverkar högkvalitativa svanssvansfräsar som är utformade för olika material och tillämpningar. Våra precisionstillverkade fräsar säkerställer exakt formade fogar och exceptionell prestanda i din träbearbetning eller metallbearbetning.

Vilka industrier använder Dovetail Cutter?

De primära branscherna som förlitar sig på svanssvansfräsar:

  • Träbearbetning: Detta är den mest framträdande branschen för svanssvansfräsar. De är viktiga för möbeltillverkare, möbelsnickare, träarbetare och alla som tillverkar föremål där starka, visuellt tilltalande fogar önskas.
  • Metallbearbetning: Även om de är mindre utbredda än inom träbearbetning, används svanssvansfräsar i precisionstillämpningar inom metallbearbetning. Detta inkluderar att skapa starka fogar i maskiner, verktyg, strukturella komponenter och andra områden där exceptionell fogstyrka är nödvändig.
  • Tillverkning: Inom tillverkningsindustrin kan svansfräsar användas för att skapa exakta jiggar, fixturer och glidbanor för noggranna och repeterbara produktionsprocesser.
  • Arkitektoniskt kvarnverk: Svanssvansar kan ibland användas som dekorativa och strukturella element i arkitektoniska detaljer som kräver både styrka och en klassisk estetik.

Varför dessa industrier förlitar sig på svanssvansfräsar

  • Överlägsen styrka i fogen: Det inneboende mekaniska låset i en svanssvansfog ger utmärkt motståndskraft mot dragkrafter och vibrationer, avgörande i många applikationer i de nämnda branscherna.
  • Enkel montering: Den självjusterande karaktären hos svansförband förenklar monteringen och säkerställer noggrannhet.
  • Estetik: Svanssvansförband har ett tidlöst, handgjort utseende som ger ett visuellt tilltal till träbearbetningsprojekt eller arkitektoniska detaljer.

Baucor: Din partner i lösningar för svärdssvansar

Baucor tillverkar högpresterande svansfräsar som är utformade för att uppfylla kraven i dessa branscher. Våra fräsar erbjuder:

  • Precision: Exakta vinklar och geometrier för perfekt passform och starka svärdssvansförband.
  • Materialalternativ: Fräsar i HSS och hårdmetall för att hantera olika material som du arbetar med.
  • Hållbarhet: Våra fräsar är konstruerade för långvarig prestanda och slitstyrka.

Svanssvansfräsar är viktiga i alla branscher där det krävs starka, tillförlitliga och visuellt tilltalande fogar. Baucor förstår dessa krav och förser dig med rätt fräsar och expertis för att säkerställa bästa möjliga resultat för dina specifika projekt.

Vilka maskiner använder en Dovetail Cutter?

Svanssvansfräsar används främst i följande typer av maskiner:

Huvudmaskiner

  • CNC-routrar och CNC-fräsmaskiner: CNC-maskiner ger den precision, kontroll och förmåga att följa komplexa verktygsbanor som krävs för att exakt skära svärdssvansfogar. Svanssvansfräsarna hålls i maskinens spindel och programmeras att röra sig i lämpliga vinklar och djup för att skapa svanssvansspåren.
  • Manuella fräsmaskiner: Även om det är mindre vanligt och kräver högre skicklighet kan erfarna maskinister använda manuella fräsmaskiner för att skära svärdssvansfogar. Detta innebär ofta specialiserade jiggar eller fixturer för att exakt styra skäret.

Andra potentiella maskiner

  • Maskiner för svärdpassning: Dessa specialmaskiner är avsedda för att skapa svansförband i träbearbetning. De automatiserar en stor del av processen och förenklar skapandet av svansförband för högproduktionsmiljöer.
  • Modifierade svarvar I vissa mycket specialiserade inställningar kan svarvar modifieras med anpassade verktyg för att skapa svärdstjärtsförband. Detta är mycket mindre vanligt än de metoder som nämns ovan.

Varför är svanssvansfräsar idealiska för dessa maskiner?

  • Geometrisk kompatibilitet: Den vinklade utformningen av en svanssvansfräs är perfekt lämpad för de exakta fleraxliga rörelser som är möjliga på CNC-maskiner eller den noggranna kontrollen som erbjuds av manuella fräsar.
  • Kapacitet för maskinbearbetning: CNC-routrar, fräsmaskiner och till och med vissa svärdhalsmaskiner har den styvhet och kraft som krävs för att skära svärdhalar i både trä och olika metaller.

Vilket design- och ingenjörsstöd tillhandahåller Baucor för Dovetail Cutter?

Baucor tillverkar inte bara enastående svalbensfräsar, vi förstår också att rätt stöd gör hela skillnaden. Som ett ledande företag erbjuder vi omfattande design- och ingenjörshjälp:

Expertkonsultation

  • Applikationsanalys: Vi börjar med att förstå dina specifika behov - vilken typ av fogar du kommer att skapa, vilka material du arbetar med, produktionsvolym och eventuella unika projektkrav.
  • Optimal design: Utifrån dina behov vägleder vi dig till det bästa fräsmaterialet (HSS eller hårdmetall), den perfekta svansvinkeln, beläggningar och övergripande fräsdimensioner för att uppnå önskat resultat.

Designverktyg i framkant

  • Avancerad programvara: Vi använder CAD/CAM-programvara för att designa och optimera svansfräsar, vilket säkerställer exakta geometrier och felfritt utförande av dina önskade fogprofiler.
  • FEA-analys: För krävande applikationer eller mycket specialanpassade fräsar kan vi använda Finite Element Analysis (FEA) för att simulera verkliga påfrestningar och skärkrafter. Detta gör att vi kan förfina skärdesignen ytterligare innan den går in i produktionen.

Anpassade lösningar för svärdssvansfräsar

  • Utöver standardutbudet: När din applikation kräver en fräs utanför vår standardkatalog erbjuder vi helt kundanpassade designtjänster.
  • Partnerskapsinriktat tillvägagångssätt: Våra ingenjörer har ett nära samarbete med dig för att utveckla den perfekta lösningen för svalbensfräsar, oavsett om det handlar om en modifierad standarddesign eller en helt skräddarsydd fräs.

Fokusera på din framgång

  • Förbättrad verktygslivslängd: Vi utformar svanssvansfräsar för att maximera deras livslängd på dina specifika material, vilket hjälper dig att minimera stilleståndstiden och minska verktygskostnaderna.
  • Processoptimering: Vårt team kan ge råd om bearbetningsparametrar och inställningsöverväganden för att optimera dina processer för svanssvansskärning, vilket sparar tid och ökar effektiviteten.
  • Bästa resultat: Vi ser till att våra fräsar integreras sömlöst med ditt arbetsflöde, så att du enkelt kan skapa perfekta svärdsfogar.

Fördelen med Baucor

När du samarbetar med Baucor får du tillgång till:

  • Oöverträffad expertis: Våra ingenjörer har en djup förståelse för design och tillverkning av svärdsfräsar och deras verkliga tillämpningar.
  • Samarbetsinriktat tillvägagångssätt: Vi arbetar med dig som ett team för att utveckla den bästa lösningen, oavsett om det är en hyllfräs eller en helt anpassad skapelse.
  • Fokus på dina mål: Vi är fast beslutna att se till att våra fräsar och supporttjänster förbättrar din produktivitet och ger konkreta resultat för din svärdpassningsverksamhet.

Baucors design- och ingenjörssupport går långt utöver att bara leverera enastående fräsar. Vi samarbetar med dig för att säkerställa ett optimalt verktygsval, tillhandahålla expertis inom anpassad design och fokusera på att hjälpa dig att uppnå överlägsna resultat när du skapar svansförband. Kontakta Baucor idag för att uppleva skillnaden med en äkta partner inom skärverktyg!

Oöverträffat ingenjörsstöd

Din lösning, din skala

Oavsett om du behöver en enskild prototyp eller fullskalig produktion, är BAUCORs ingenjörer redo att samarbeta med dig. Kontakta oss för att diskutera hur vi kan förverkliga ditt koncept.

Skräddarsydda lösningar för BAUCOR-kunder

BAUCOR är specialiserat på att tillhandahålla unika tillverknings- och ingenjörslösningar utformade för att möta varje kunds specifika behov. Vår expertis täcker ett brett spektrum av industrier och applikationer.

Vilka är designguiderna för Dovetail Cutter?

Centrala designprinciper

Vinkel för svansfräsning: Den mest utmärkande egenskapen hos en svalbågsfräs är vinkeln (t.ex. 45°, 55°, 60°). Denna vinkel bestämmer formen och de självlåsande egenskaperna hos den resulterande fogen.

  • Baucors expertis: Vi erbjuder olika standardvinklar och kan tillverka anpassade fräsar med unika vinklar efter behov.

Material: Svanssvansfräsar tillverkas vanligen av snabbstål (HSS) eller hårdmetall. Karbid ger överlägsen slitstyrka för längre verktygslivslängd och högproduktionsmiljöer.

  • Baucors expertis: Vi hjälper dig att välja det material som ger bästa möjliga balans mellan prestanda och kostnad för din applikation.

Spårdesign: Spåren (spåren längs skäret) spelar en avgörande roll för spånevakuering och skärningseffektivitet.

  • Baucors expertis: Våra ingenjörer optimerar spårgeometrin för smidig spånavverkning, förhindrar igensättning och säkerställer bästa möjliga prestanda på dina specifika material.

Beläggning: Användning av prestandaförbättrande beläggningar (TiN, TiAlN, AlTiN etc.) ökar slitstyrkan avsevärt, minskar friktionen och förlänger verktygets livslängd.

Baucors expertis: Vi väljer och applicerar den beläggning som passar perfekt för din applikation, vilket maximerar fräsens livslängd och prestanda.

  • Skaftets utformning: Det är avgörande att säkerställa korrekt styvhet och säker fastspänning i verktygsmaskinens hållare.
  • Baucors expertis: Vi utformar skaft med olika storlekar och geometrier som är kompatibla med olika maskiner.

Ytterligare designöverväganden

  • Skärande diameter: Påverkar den totala storleken på svansförbandet och bestäms delvis av skärets vinkel.
  • Längd på räckvidd: Bestämmer det maximala skärdjup som kan uppnås.
  • Friläggningsvinklar: Korrekta frigångsvinklar på fräsen är avgörande för effektiv kapning och spånflöde.
  • Skäregg: Skäreggens utformning påverkar spånbildning, ytfinhet och den totala skärprestandan.

Baucors designfördelar

  • Tillämpningsdriven design: Vi förstår hur designelement kan översättas till prestanda i verkligheten. Våra fräsar är optimerade utifrån dina specifika material och fogningskrav.
  • Avancerade designverktyg: Vi använder den senaste CAD/CAM-programvaran för att skapa precisionsfräsar för svärdssvansar, vilket garanterar måttnoggrannhet.
  • FEA-analys: För krävande applikationer eller specialarbeten kan Baucor använda Finite Element Analysis (FEA) för att simulera spänningar och prestanda, vilket ytterligare förfinar våra fräsars design innan de går i produktion.

För att utforma effektiva svärdhalfräsar krävs en noggrann balans mellan vinkelval, materialval, flöjtgeometri, beläggningsalternativ och skaftdesign. Baucor, som en ledande tillverkare, prioriterar dessa designguider samtidigt som vi använder avancerade verktyg för att leverera fräsar som ger exceptionell prestanda och tillförlitlighet för dina projekt.
