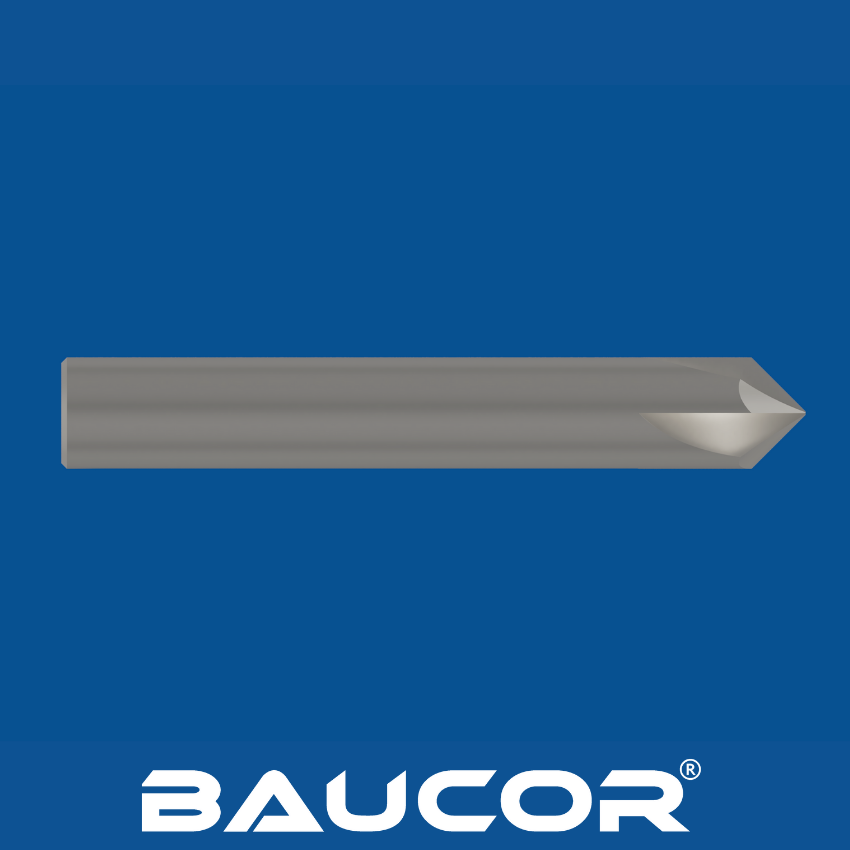

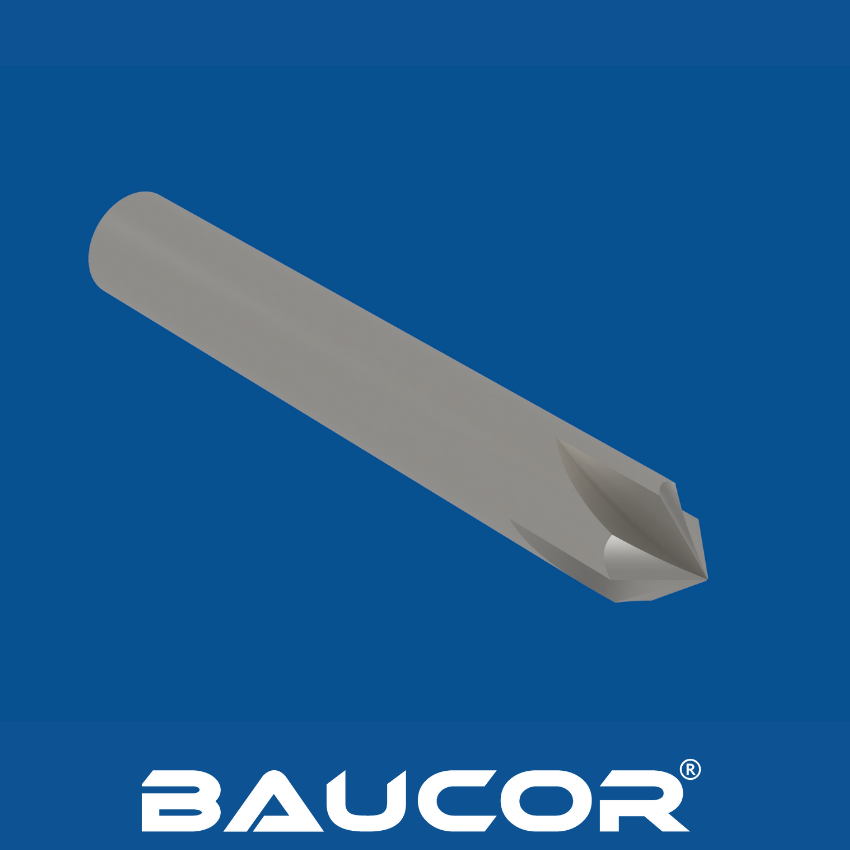

Spetsiga avfasningsfräsar är mångsidiga verktyg som skapar rena, exakta avfasningar och fasningar på olika arbetsstycken. Det är viktigt att förstå vilka material de är tillverkade av för att kunna välja rätt fräs för jobbet.

Vanliga material:

• Höghastighetsstål (HSS): Ett mångsidigt och kostnadseffektivt val som erbjuder god seghet och slitstyrka. Lämpar sig för bearbetning av olika material som stål, aluminium och plast.
• Höghastighetsstål med kobolt (HSS-E): Innehåller kobolt för förbättrad hårdhet, värmebeständighet och slitstyrka jämfört med standard-HSS. Detta gör det bra för mer krävande applikationer och hårdare material.
• Solid hårdmetall: Exceptionellt hård och slitstark, idealisk för högvolymsproduktion, slipande material eller för att uppnå mycket jämn fasningsfinish. Avfasningsfräsar i hårdmetall ger längre verktygslivslängd men är sprödare än HSS-alternativ.

Mindre vanliga, specialiserade material:

• PM-stål (pulveriserad metall): PM-stål erbjuder en balans mellan HSS- och hårdmetallegenskaper. De lämpar sig för produktion av måttliga till höga volymer och har bättre slitstyrka än standard HSS.
• Keramiska material: Extremt hårda och värmebeständiga, används för mycket specialiserad bearbetning av hårda material eller för att uppnå extremt exakta toleranser och släta ytor. Keramiska fräsar är sprödare och dyrare.
• Polykristallin diamant (PCD): Den ultimata slitstyrkan. PCD-fräsar används för högprecisionsbearbetning av icke-järnmetaller eller abrasiva material där verktygets livslängd är av största vikt.

Ytterligare faktorer

• Beläggningar: Många avfasningsfräsar, oavsett basmaterial, kan beläggas med material som titannitrid (TiN), titanaluminiumnitrid (TiAlN) eller andra för att ytterligare förbättra slitstyrkan, minska friktionen och förlänga verktygets livslängd.

Materialkompatibilitet: Vilket material som är bäst för en spetsig avfasningsfräs beror i hög grad på materialet i arbetsstycket som bearbetas.

Spetsiga avfasningsfräsar är viktiga för att skapa avfasade kanter på arbetsstycken, och rätt beläggning kan förbättra deras prestanda avsevärt. Här är en sammanfattning av de vanligaste och mest fördelaktiga valen:

Populära beläggningar:

• Titannitrid (TiN): En beläggning för allmänt bruk som ökar hårdheten, slitstyrkan och minskar friktionen. Ett bra allroundval för många applikationer.
• Titanaluminiumnitrid (TiAlN): Erbjuder överlägsen hårdhet, värmebeständighet och oxidationsbeständighet jämfört med TiN. Utmärkt för bearbetning av hårdare material eller vid högre hastigheter och matningar.
• Titankarbonitrid (TiCN): Ger god slitstyrka och utmärkt smörjförmåga, vilket minskar friktionen och förbättrar spånflödet.
• Kromnitrid (CrN): Ger bra slitstyrka och korrosionsskydd, lämplig för applikationer med kylvätskor eller fukt.
• Aluminiumtitannitrid (AlTiN): En variant av TiAlN som ofta ger bättre prestanda vid skärning i höga temperaturer.
• Diamantliknande kol (DLC): Extremt hårt med en extremt låg friktionskoefficient. Idealisk för bearbetning av abrasiva material, icke-järnmetaller eller där exceptionell verktygslivslängd och ytfinhet krävs.

Specialiserade beläggningar:

• Flerskiktsbeläggningar: Kombinera lager av olika beläggningsmaterial för skräddarsydda prestandaegenskaper.
• Nanokompositbeläggningar: Erbjuder förbättrad hårdhet och slitstyrka tack vare sin unika nanostruktur.

Välja rätt beläggning

Den bästa beläggningen för din spetsiga avfasningsfräs beror på:

• Arbetsstyckets material: Hårdare material gynnas av hårdare, värmebeständiga beläggningar som TiAlN eller DLC.
• Bearbetningsparametrar: Aggressiva skärförhållanden gynnar beläggningar med hög värmebeständighet.
• Smörjning: Vissa beläggningar fungerar utmärkt med minimal smörjning, medan andra fungerar bra med kylvätskor.
• Kostnad: Mer avancerade beläggningar som DLC är vanligtvis dyrare men kan ge långsiktiga kostnadsbesparingar genom ökad verktygslivslängd.
• Expertvägledning: Baucor har beläggningsexperter som kan rekommendera den perfekta beläggningen för din specifika applikation för fasskärning.

Spetsiga avfasningsfräsar har mångsidiga användningsområden inom olika branscher och uppgifter. Här är några exempel på vanliga användningsområden:

Primära tillämpningar:

• Skapande av avfasningar: Deras primära funktion är att skapa vinklade avfasade kanter på arbetsstycken. Detta har flera syften:


• Avgradning: Avlägsnande av vassa kanter och grader för förbättrad säkerhet och detaljhantering.
• Estetik: Skapar ett visuellt tilltalande, färdigt utseende på kanterna.
• Svetsförberedelse: Avfasning av kanter före svetsning för att förbättra svetsgenomträngning och hållfasthet.
• Minskar spänningskoncentrationer: Avfasningar fördelar spänningar i hörn för att förbättra detaljens hållbarhet.
• Försänkning: Skapar koniska urtag runt hål så att skruvhuvuden kan sitta i jämnhöjd med eller under arbetsstyckets yta.
• Anfasning av hål: Skapa plana, släta ytor runt hål för att skapa en säker kontaktyta för fästelement eller komponenter.

Specifika branscher och exempel:

• Flyg, rymd och försvar: För bearbetning av högprecisionskomponenter där snäva toleranser, avgradning och slät yta är avgörande.
• Fordonsindustrin: För fasning och avgradning av motorkomponenter, hus med mera.
• Allmän maskinbearbetning: Används av maskinister för en mängd olika uppgifter i tillverkningsindustrin, verktygs- och formverkstäder och tillverkningsmiljöer.
• Tillverkning av medicintekniska produkter: För exakt avfasning på känsliga eller säkerhetskritiska komponenter.

Hur de används:

Spetsiga avfasningsfräsar används vanligtvis i CNC-fräsmaskiner, manuella fräsmaskiner eller till och med ibland i borrpressar för enkla försänkningsoperationer.

Spetsiga avfasningsfräsar är mångsidiga verktyg som ger precisionsbearbetning och avgradning av kanter. De är oumbärliga i branscher där kvalitet, säkerhet och komponentprestanda är av största vikt. Låt oss dyka in i de viktigaste sektorerna:

• Flyg- och rymdindustrin samt försvarsindustrin: Dessa branscher kräver felfria komponenter. Spetsiga avfasningsfräsar ger släta kanter, exakta avfasningar och avgradning på kritiska delar där snäva toleranser är avgörande.
• Fordonsindustrin: Spetsiga avfasningsfräsar spelar en viktig roll vid bearbetning av motorkomponenter, transmissionssystem och olika andra bildelar som kräver rena kanter och precision.
• Allmän maskinbearbetning och tillverkning: Maskinoperatörer inom många olika branscher förlitar sig på spetsiga avfasningsfräsar för att avgrada, skapa estetiska avfasningar, förbereda ytor för svetsning, försänka och punktbearbeta olika komponenter.
• Tillverkning av medicintekniska produkter: Säkerhet och jämn finish är avgörande för medicinska komponenter. Spetsiga avfasningsfräsar säkerställer exakt avfasning och gradning och uppfyller branschens stränga standarder.
• Olja och gas: Denna sektor kan använda spetsiga avfasningsfräsar för bearbetning av komponenter som används i borrnings-, raffinerings- och transportutrustning.

Varför spetsiga avfasningsfräsar är populära:

Deras förmåga att nå in i inre hörn och skapa avfasningar i hål gör dem viktiga i industrier som fokuserar på precision och överlägsen finish.

Spetsiga avfasningsfräsar är mångsidiga verktyg som kan användas i flera olika typer av maskiner:

• CNC-fräsmaskiner: CNC-fräsar erbjuder den perfekta kombinationen av precision, automation och flexibilitet för komplexa avfasningsuppgifter. De kan programmeras för att skapa avfasningar i olika vinklar, djup och på olika platser på arbetsstycket.
• Manuella fräsmaskiner: Skickliga maskinoperatörer använder spetsiga avfasningsfräsar i manuella fräsar för uppgifter som kräver avfasning, punktbearbetning och försänkning. Även om de manuella fräsarna kräver större skicklighet av operatören är de flexibla för special- eller engångsjobb.
• Borrpressar (begränsad användning): I vissa grundläggande scenarier kan en borrmaskin användas med en spetsig avfasningsfräs för enkla försänkningsoperationer.

När du väljer en leverantör för spetsiga avfasningsfräsar går Baucor längre än att bara erbjuda verktygen. Baucor tillhandahåller omfattande design- och konstruktionsstöd för att säkerställa att du uppnår optimala resultat i dina specifika applikationer. Här är vad du kan förvänta dig:

1. Designoptimering i samarbete

• Val av material: Baucors ingenjörer samarbetar med kunderna för att välja det optimala materialet (HSS, Cobalt HSS, hårdmetall etc.) baserat på arbetsstyckets material, produktionsvolymer och önskad verktygslivslängd.
• Expertis inom geometri: Rådgivning om den perfekta avfasningsvinkeln, antalet räfflor, avlastningsvinklar och spetsgeometri som är skräddarsydd för specifika tillämpningar för maximal effektivitet och finishkvalitet.
• Anpassning: Skapar anpassade avfasningsfräsar med mått, vinklar eller specialfunktioner som inte är standard för unika applikationer.
• Rekommendationer för beläggning: Vägledning av kunder mot den ideala beläggningen (TiN, TiAlN, DLC etc.) för att maximera verktygets livslängd och prestanda under specifika bearbetningsförhållanden.

2. Avancerad simulering och testning

• Finita element-analys (FEA): Simulering av skärkrafter och påfrestningar på avfasningsskärets design, förutsägelse av potentiella felkällor och optimering för styrka och styvhet.
• Analys av spånflöde: Modellering av spånbildning och spånevakuering för att säkerställa effektiv skärning, särskilt vid bearbetning av utmanande material.
• Prototyptillverkning och testning i egen regi: Baucor har särskilda anläggningar för snabb prototyptillverkning och rigorös testning av nya avfasningsfräsar under verkliga förhållanden.

3. Löpande optimering och support

• Övervakning av prestanda: Vi samarbetar med kunderna för att analysera data om verktygsslitage, föreslå justeringar av bearbetningsparametrar eller potentiella designjusteringar för ännu högre effektivitet.
• Teknisk expertis: Ett team av ingenjörer som är tillgängliga för att svara på frågor, felsöka problem och hjälpa till att maximera prestandan hos Baucors avfasningsfräsar.

Baucors värdeerbjudande: Detta omfattande stöd gör att Baucor inte bara är en verktygsleverantör utan en partner som löser tillverkningsutmaningar och kontinuerligt förbättrar kundernas bearbetningsverksamhet.

Spetsiga avfasningsfräsar är viktiga verktyg för precisionsbearbetning där det krävs rena kanter, avgradning och specifika avfasningsvinklar. Men att designa den perfekta spetsiga avfasningsfräsen innebär mer än att bara välja ett material och en vinkel. Här följer en genomgång av de viktigaste faktorerna att ta hänsyn till:

Viktiga designelement

• Materialet är viktigt: Välj mellan HSS (High-Speed Steel), Cobalt HSS, solid hårdmetall eller andra specialmaterial. Ta hänsyn till arbetsstyckets hårdhet, önskad verktygslivslängd och produktionsvolym för att göra rätt val.
• Kraften i beläggningar: Förbättra prestandan med beläggningar som TiN, TiAlN, CrN eller till och med ultrahårda Diamond-Like Carbon (DLC). Dessa beläggningar minskar friktionen, skyddar mot slitage och hanterar värme, vilket förlänger verktygets livslängd.
• Val av skaft: Välj ett rakt eller avsmalnande skaft för att matcha din CNC-fräs, manuella fräs eller annan vald verktygsmaskin.
• Allt om vinklar: Välj den avfasningsvinkel (ofta 45, 60 eller 90 grader) som bäst uppfyller kraven för din applikation.
• Flöjtfinhet: Antalet och formen på flöjterna påverkar spånavlägsnandet och ytfinishen. Spiralformade spår ger ofta en jämnare skärning.
• Spetsens styrka: Se till att spetsens utformning är tillräckligt robust för arbetsstyckets material och bearbetningsparametrar.
• Avlastningsvinklar: Optimerade avlastningsvinklar bakom skäreggarna är avgörande för friktionsminskningen och skäreggens styrka.
• Rätt dimensionering: Alla dimensioner, inklusive diameter, längd och flöjtlängd, måste stämma överens med din specifika bearbetningsuppgift.

Bortom det grundläggande: Hitta den perfekta passformen

• Arbetsstycket spelar roll: Hårdare material kräver hårdare, mer slitstarka fräsmaterial och beläggningar.
• Avfasningens storlek: Detta avgör vilken fräsdiameter och avfasningsvinkel som krävs.
• Mål för ytfinishen: För exceptionell släthet kan fler räfflor och specialbeläggningar behövas.
• Produktionsvolym: Bearbetning av stora volymer gynnas av hårdare material som hårdmetall och långlivade beläggningar.

Expertvägledning är nyckeln

Att utforma den perfekta spetsiga avfasningsfräsen innebär att balansera kompromisser mellan olika faktorer. Genom att samarbeta med Baucor får du tillgång till banbrytande designkompetens och kan vara säker på att du får det perfekta verktyget för att optimera dina bearbetningsprocesser.
