Industriklingor är verktyg som används inom en rad olika branscher, t.ex. fordons-, flyg- och byggindustrin. Bauccor kan och kommer att hjälpa dig genom hela designprocessen från forskning och konceptuell design till design och val av material och finish som du behöver för din specifika applikation. Tveka inte att kontakta oss i något skede av designprocessen.

A. Typ av blad:

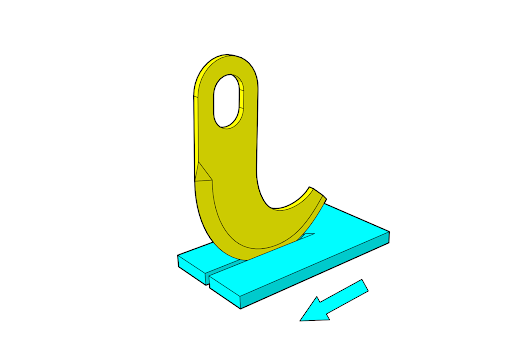

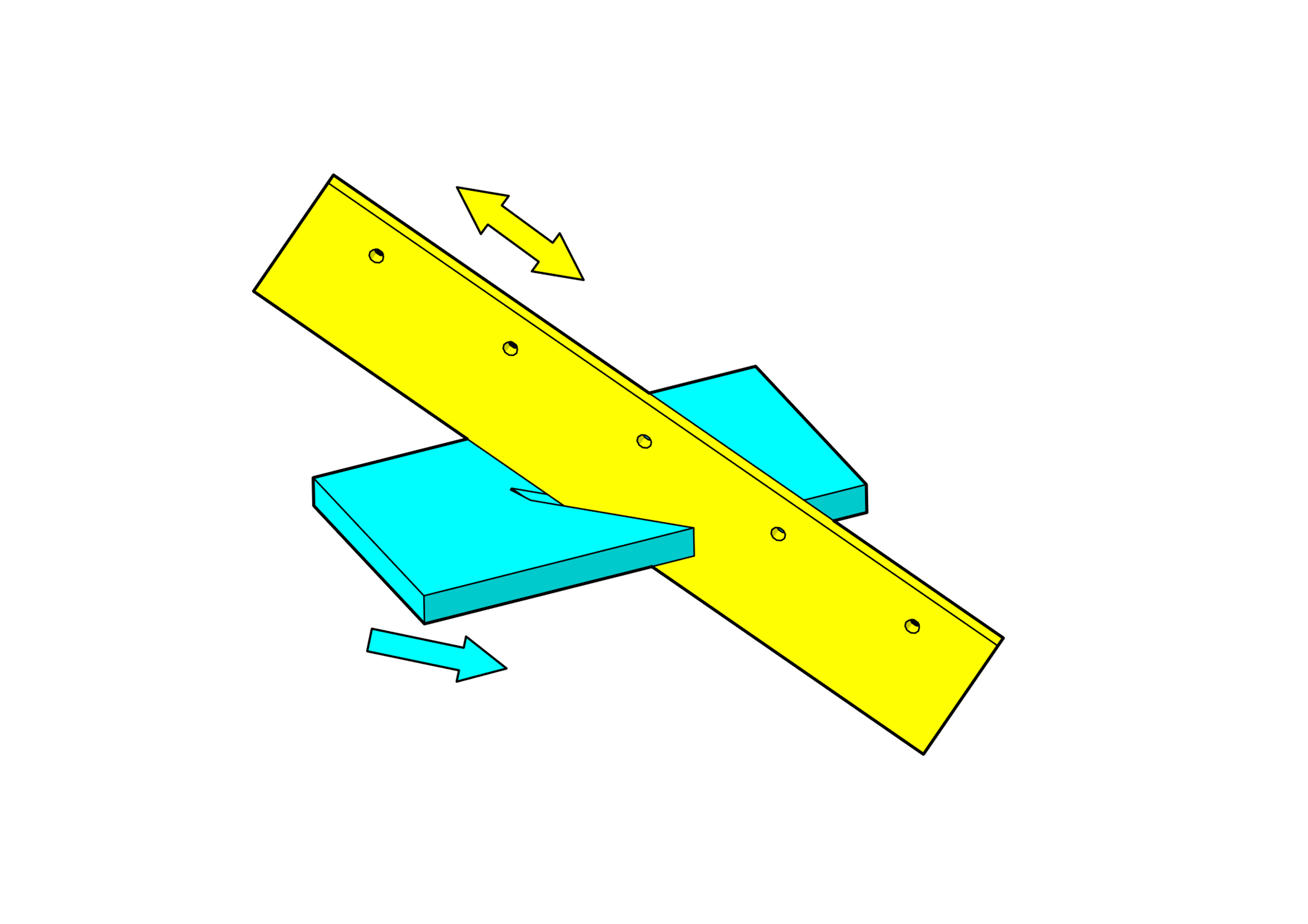

Bestäm vilken typ av blad som krävs baserat på kapningsapplikationen, t.ex. raka, cirkulära, böjda eller specialformade blad.

B. Bladets dimensioner:
Definiera de mått som krävs för klingan, inklusive längd, bredd och tjocklek, för att säkerställa korrekt passform och kompatibilitet med din skärmaskin eller process.

C. Konfiguration av bladets egg:

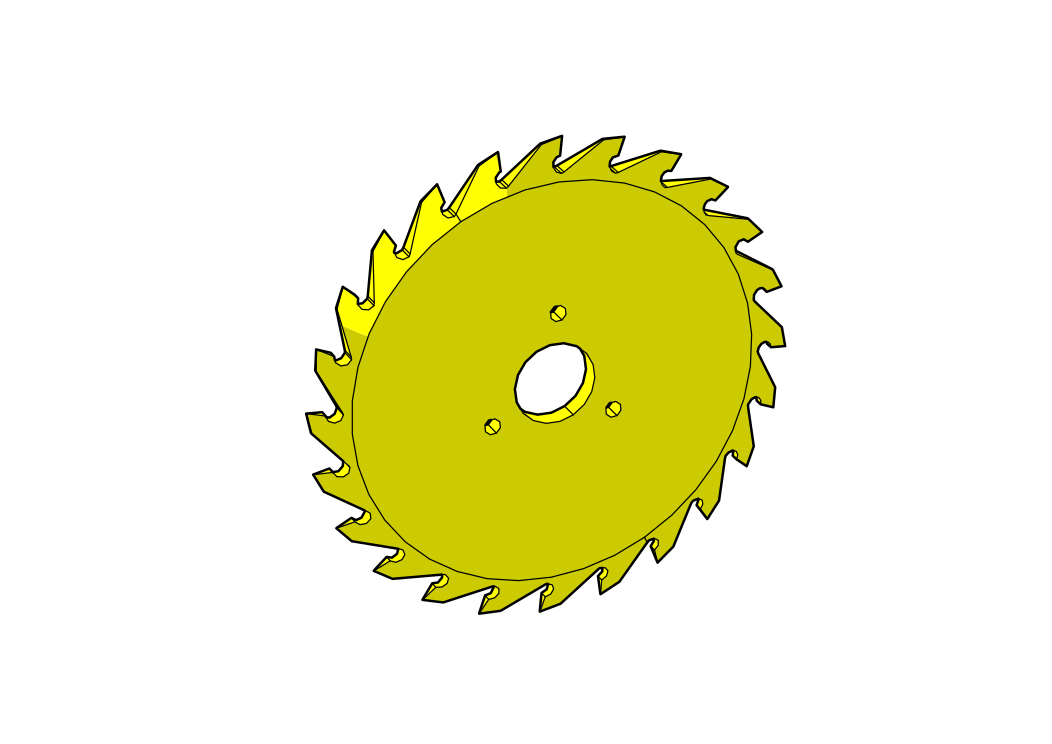

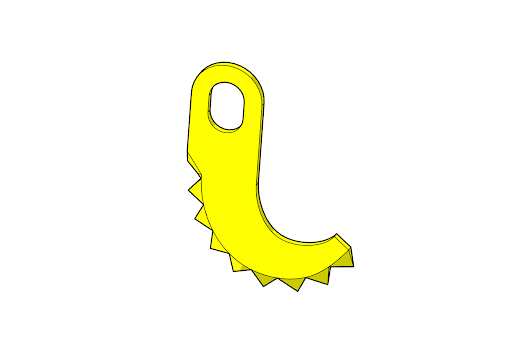

Ange eggens geometri, t.ex. rak, räfflad, skålad, sågad, tandad eller slät, baserat på önskad skärprestanda och det material som ska skäras.

D. Montering av klinga:
Definiera hur klingan ska monteras, t.ex. klämning, bultning eller specifik monteringsmekanism, baserat på din skärmaskin eller process.

E. Bladmaterial:
Välj lämpligt material för bladet baserat på det material som ska skäras, hårdhet, slitstyrka och miljö. Vi erbjuder flera olika material, t.ex.

F. Fasens hårdhet:
Bestäm önskad hårdhetsnivå för klingan för att säkerställa att den klarar skärkrafterna och bibehåller sin skärpa över tid.

G. Bladets beläggning och ytbehandling:
Överväg att applicera beläggningar eller ytbehandlingar för att förbättra klingans prestanda, minska friktionen, öka hårdheten och förbättra korrosionsbeständigheten.

H.Bladetsstabilitet och styvhet:
Se till att bladets konstruktion ger tillräcklig stabilitet och styvhet för att minimera vibrationer, nedböjning och distorsion under skärprocessen.

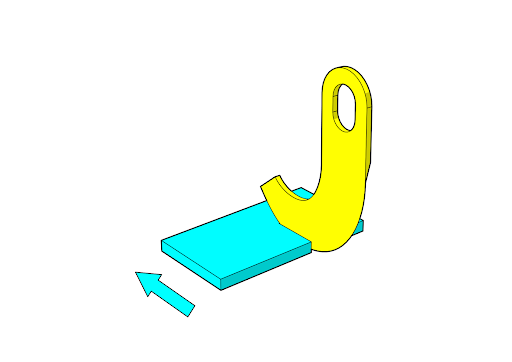

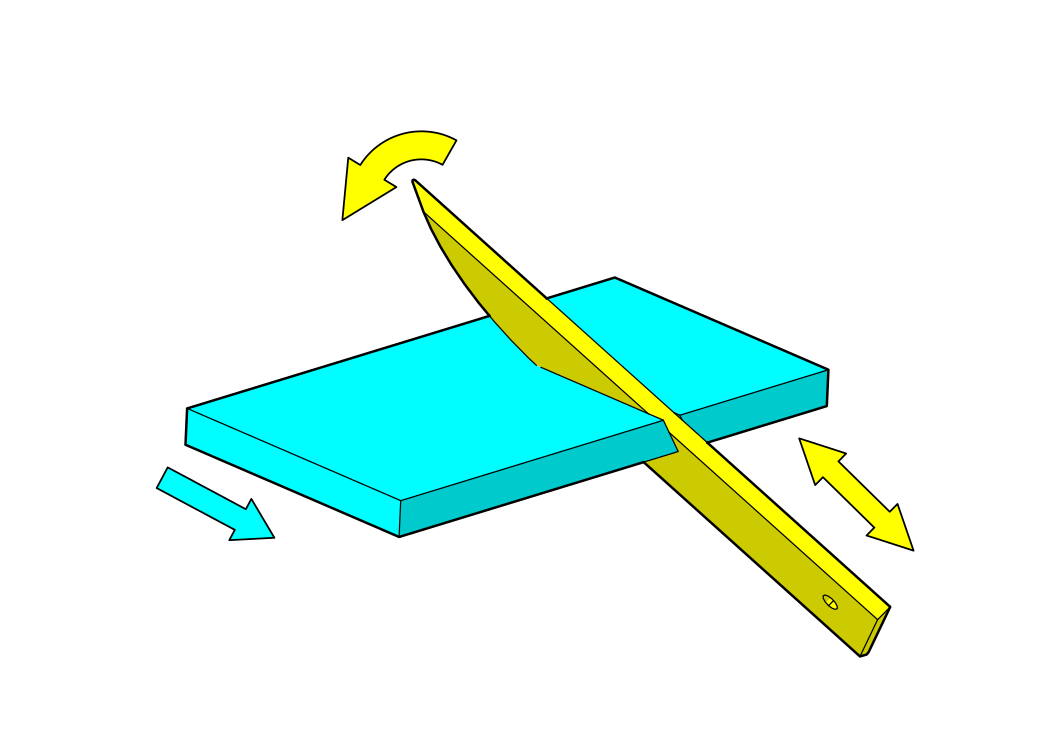

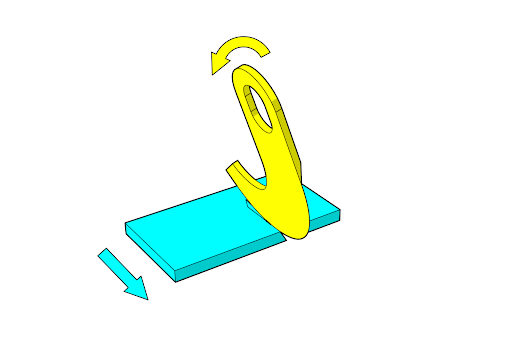

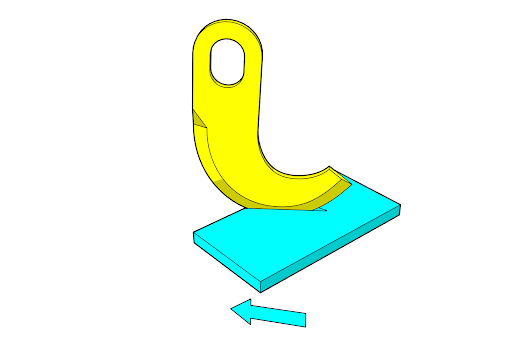

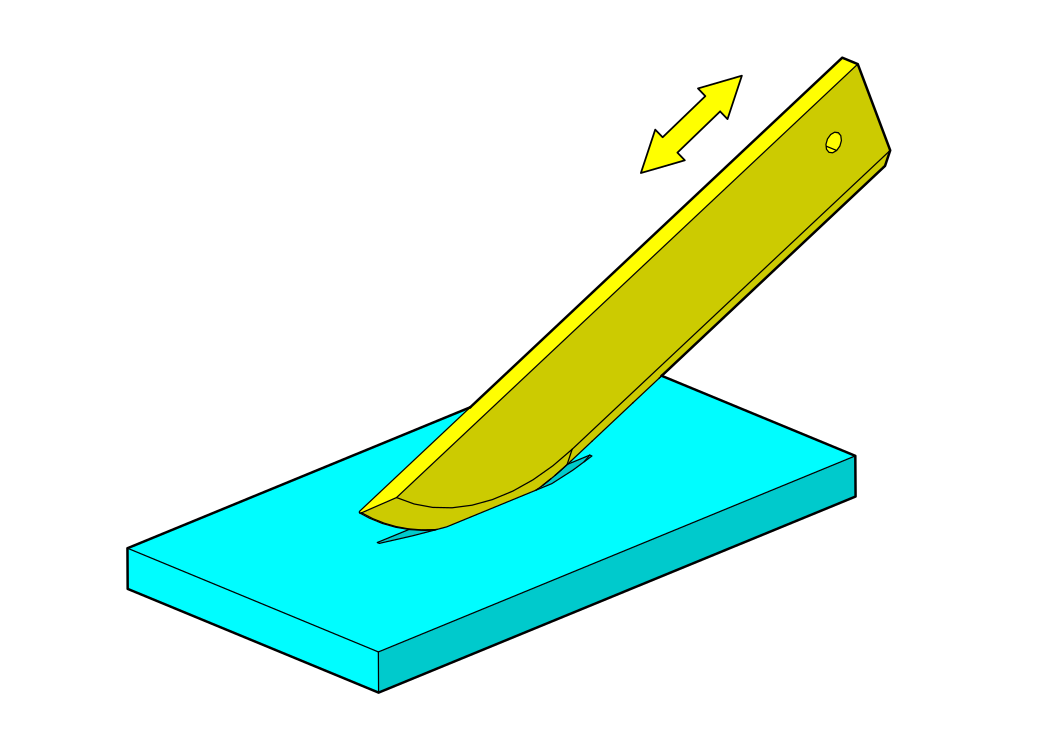

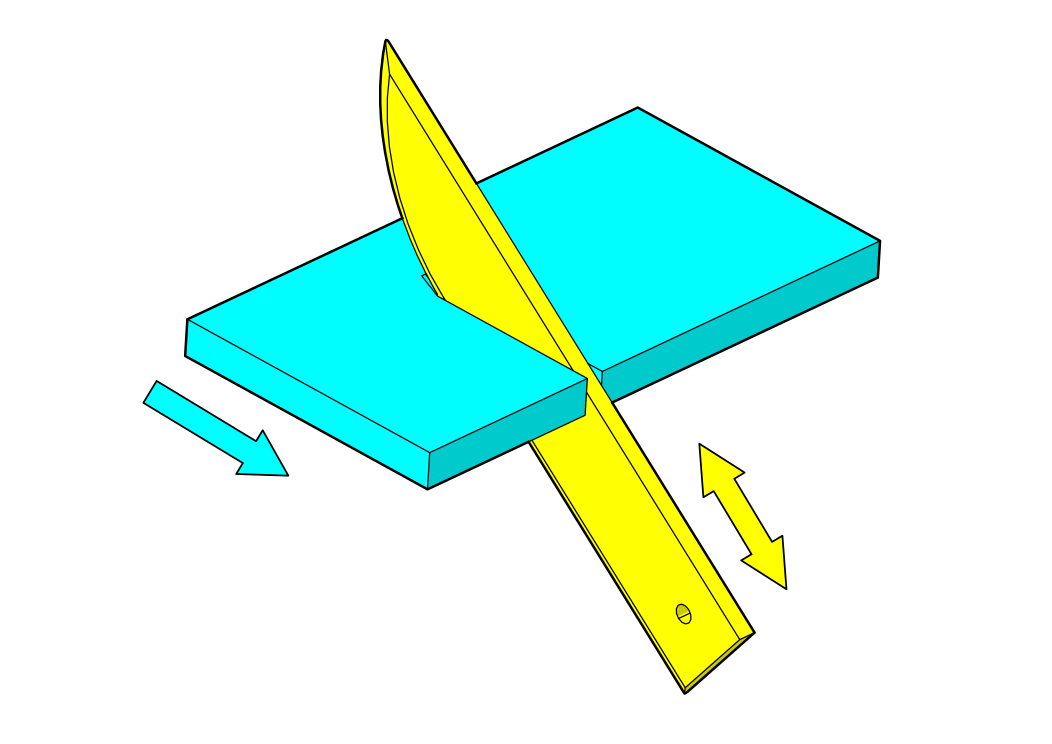

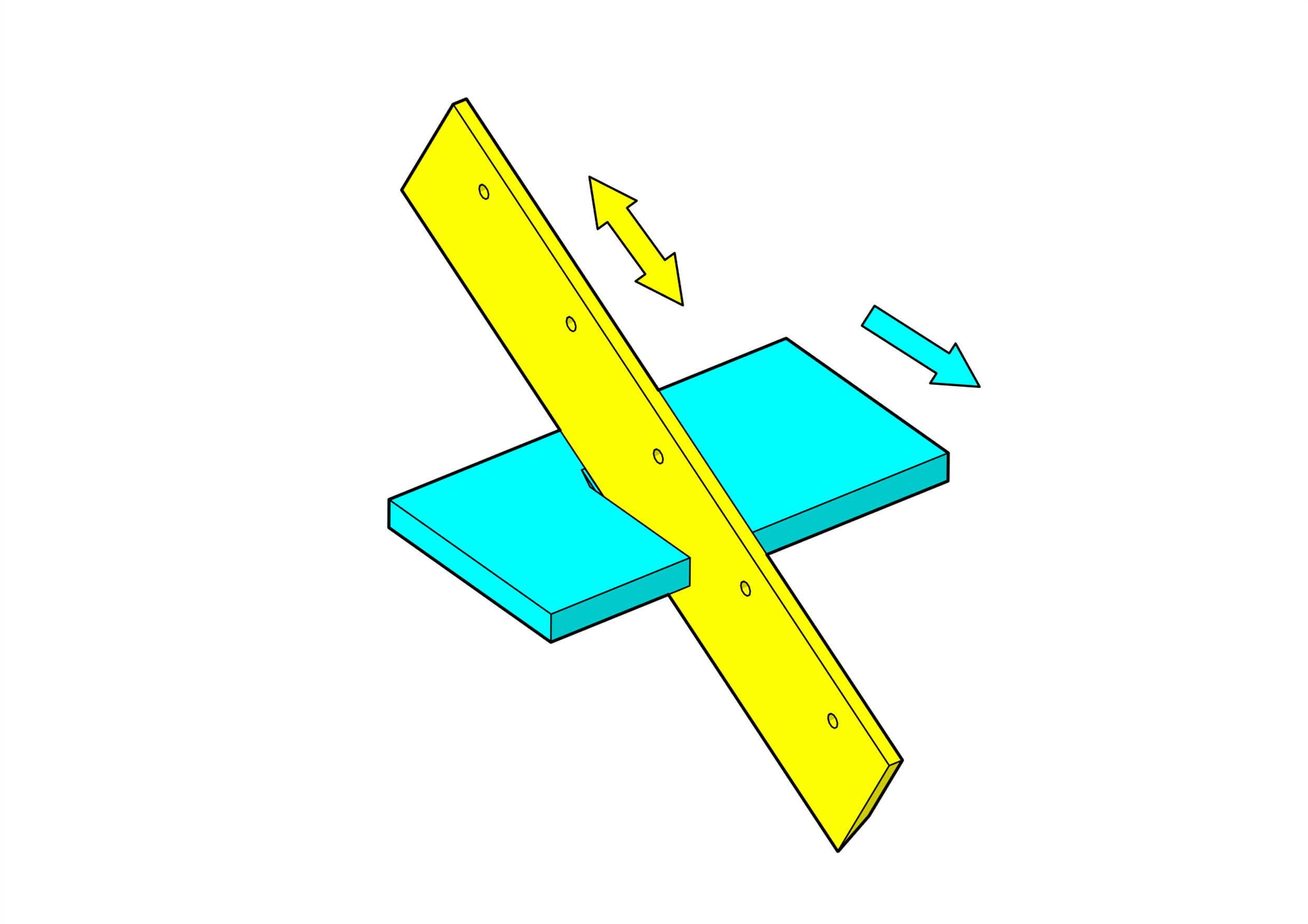

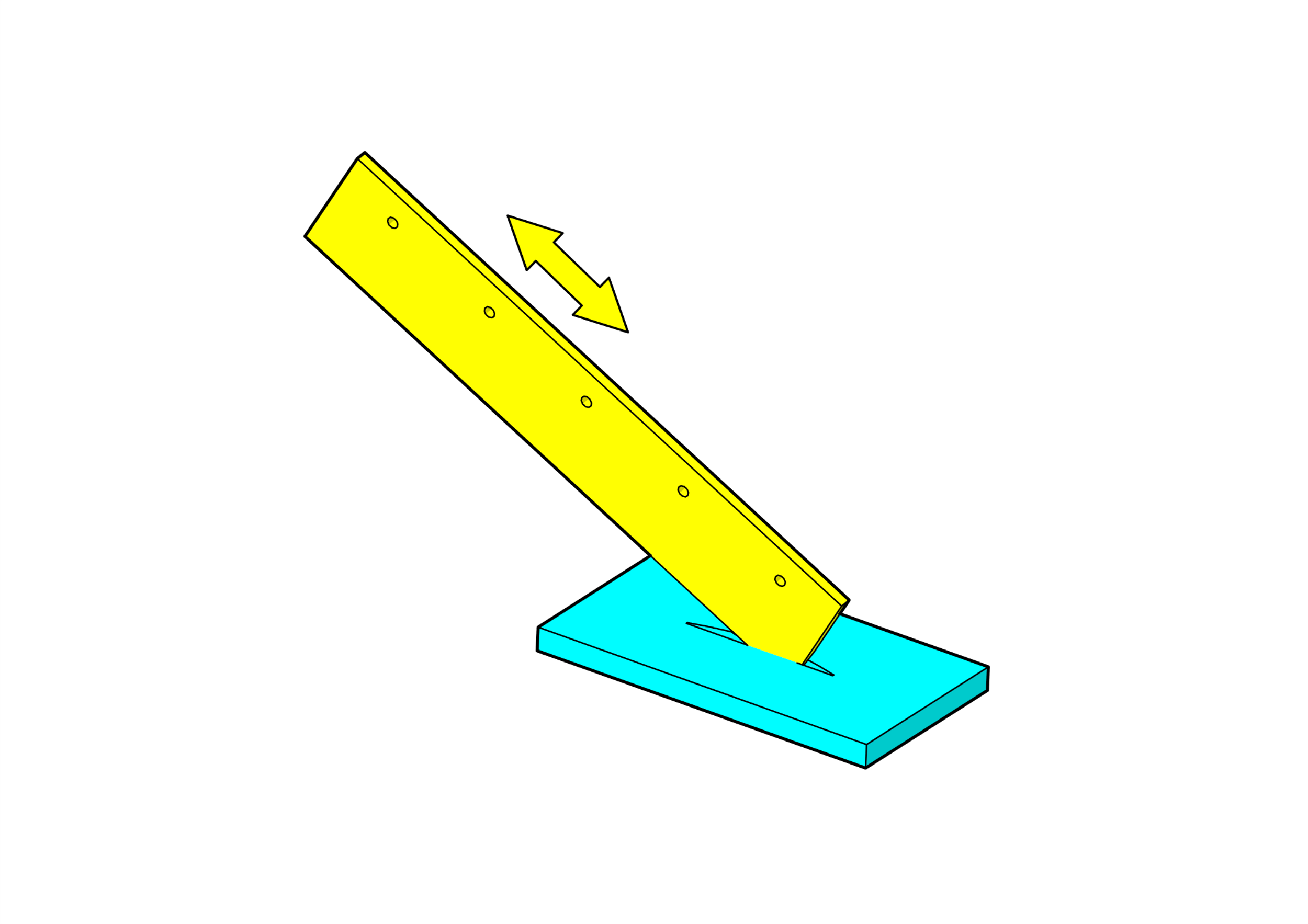

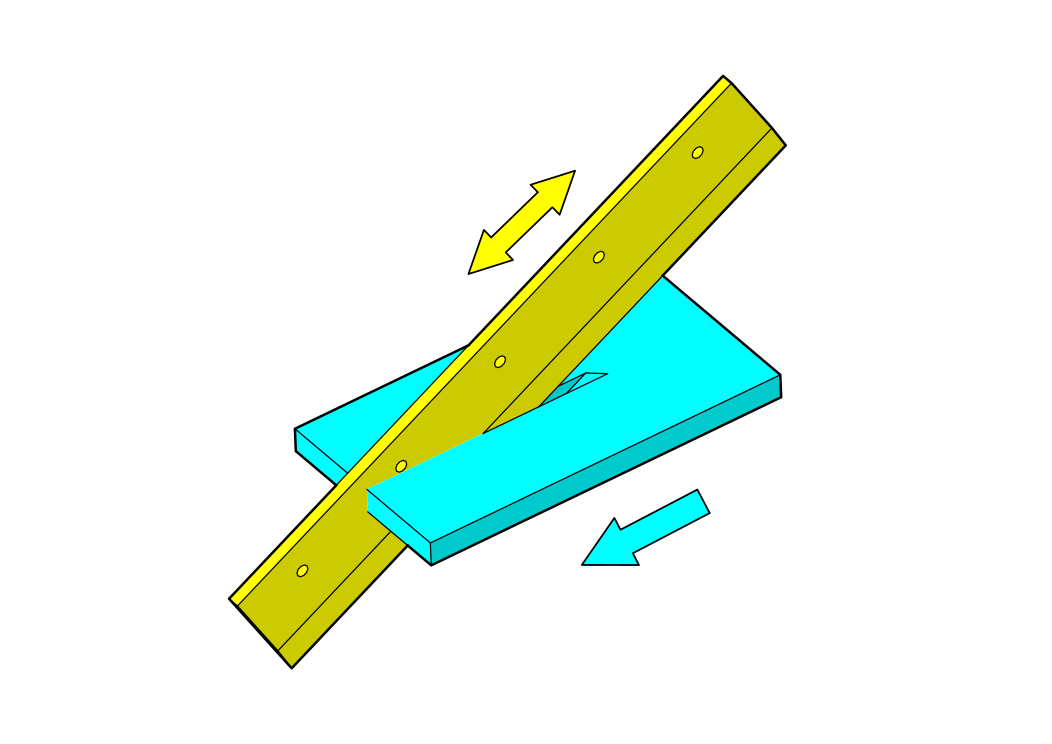

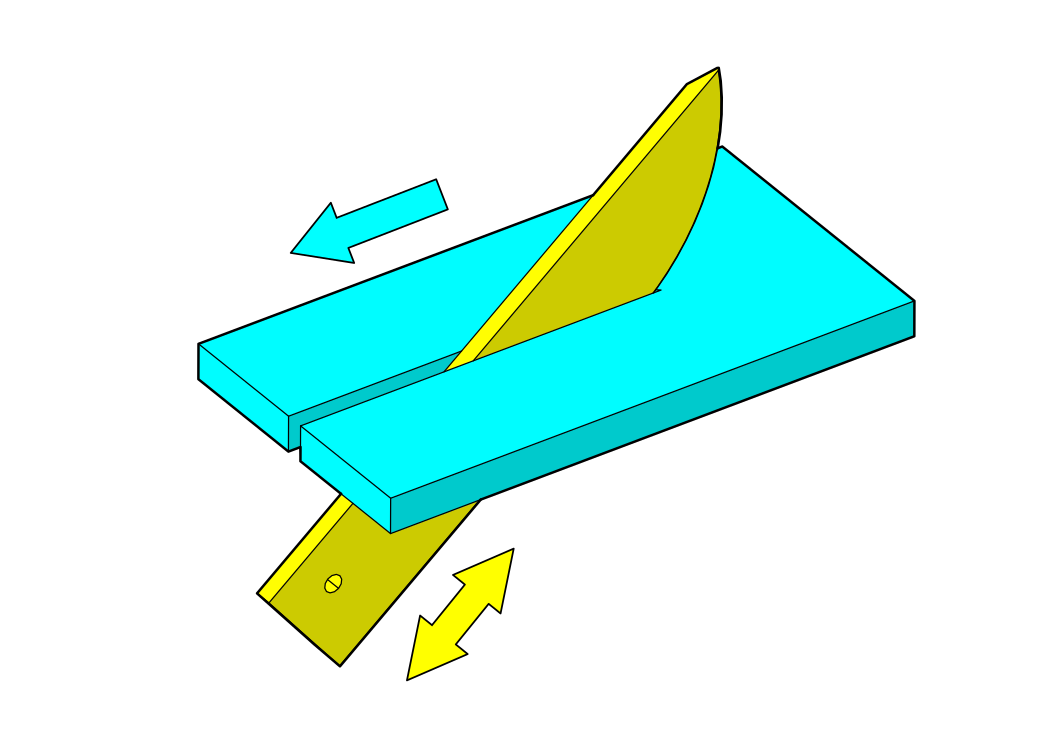

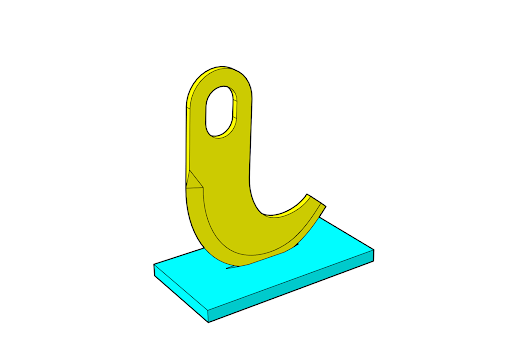

Typ av blad:

På Baucor erbjuder vi fyra typer av klingor:

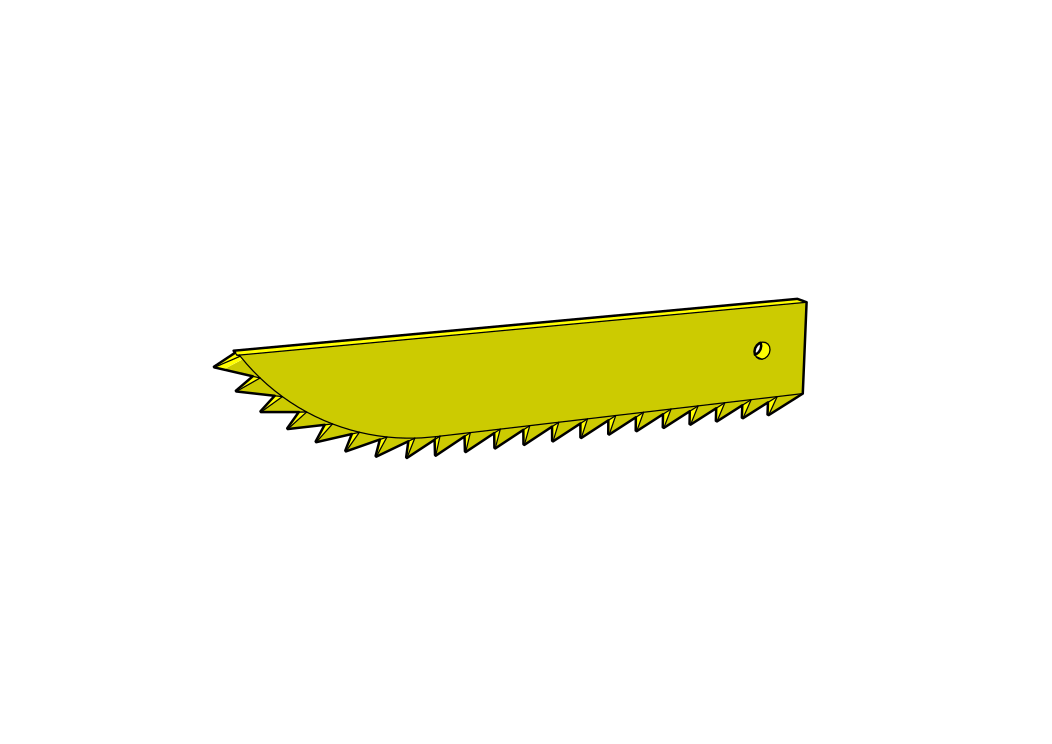

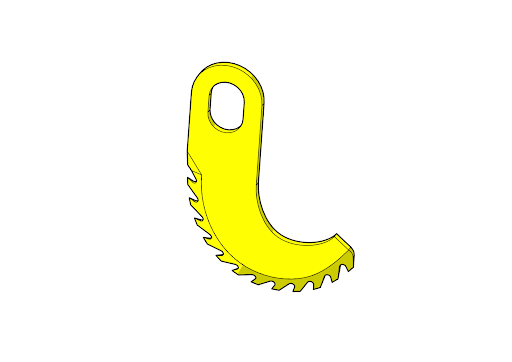

Konfiguration av bladets egg:

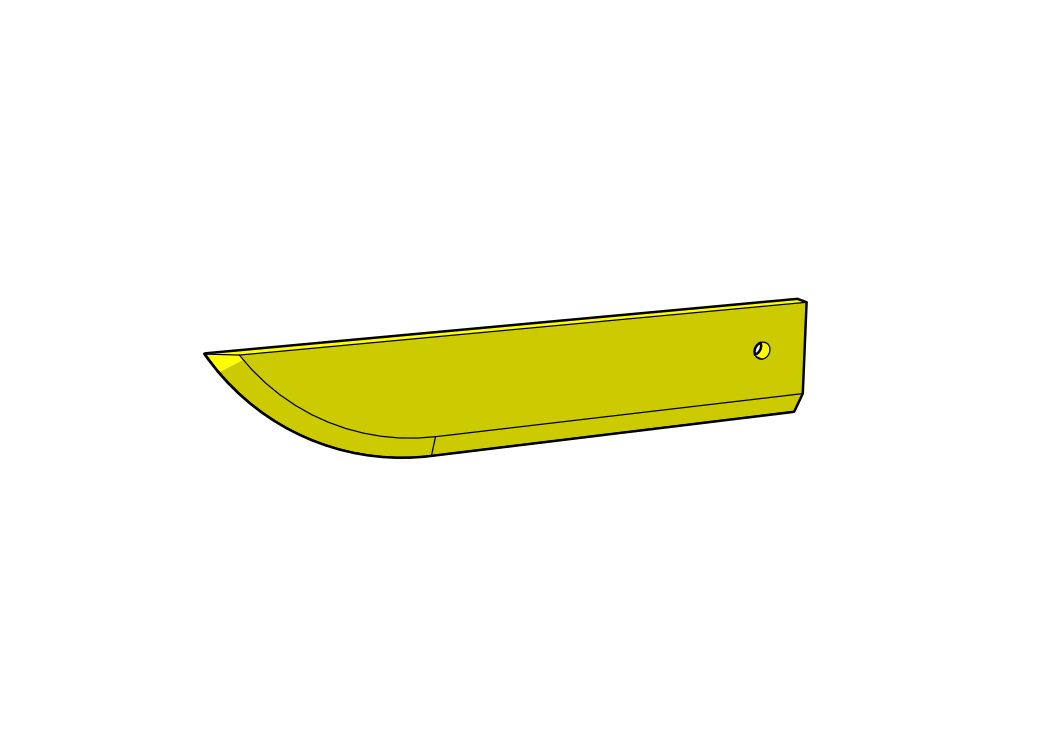

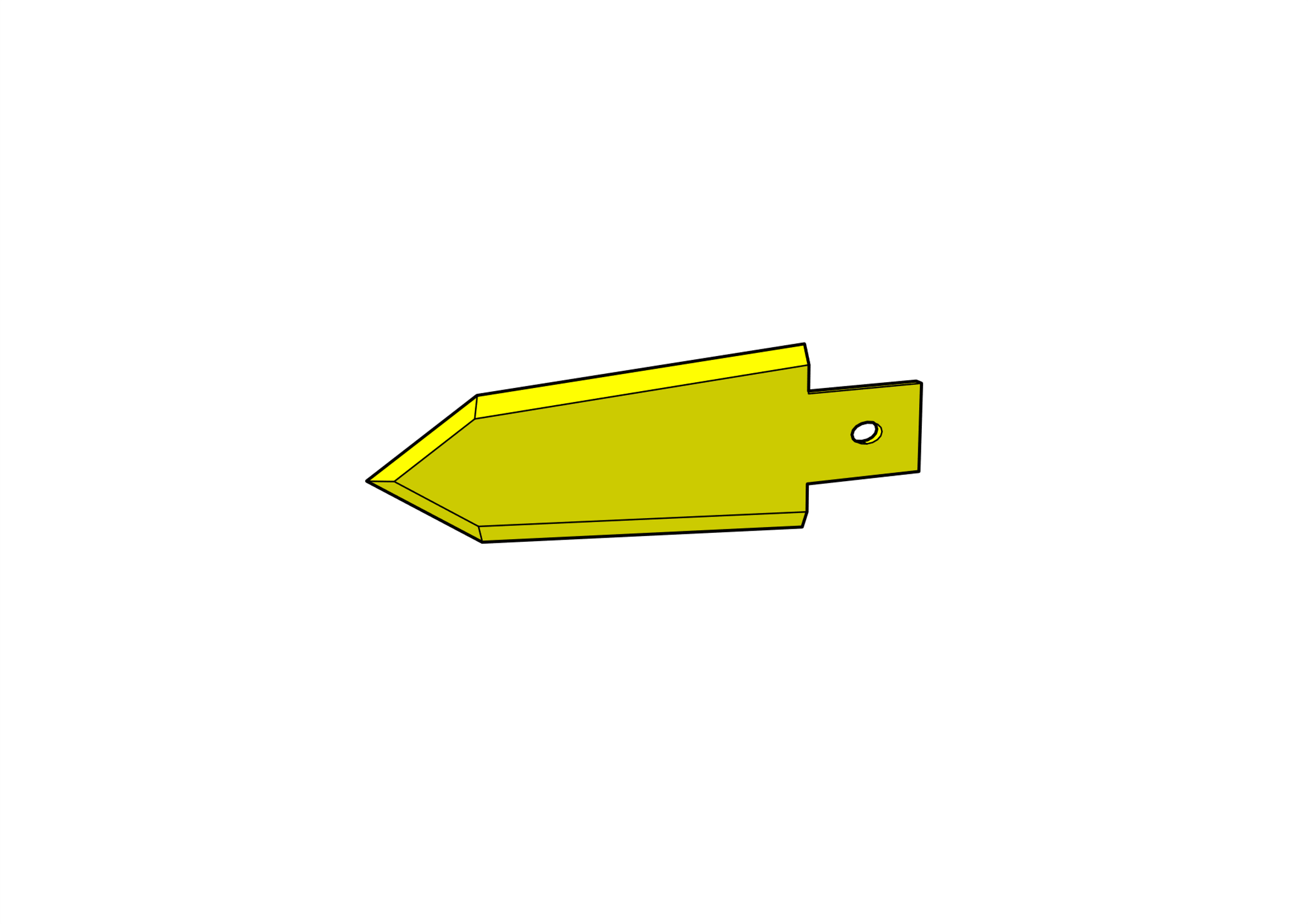

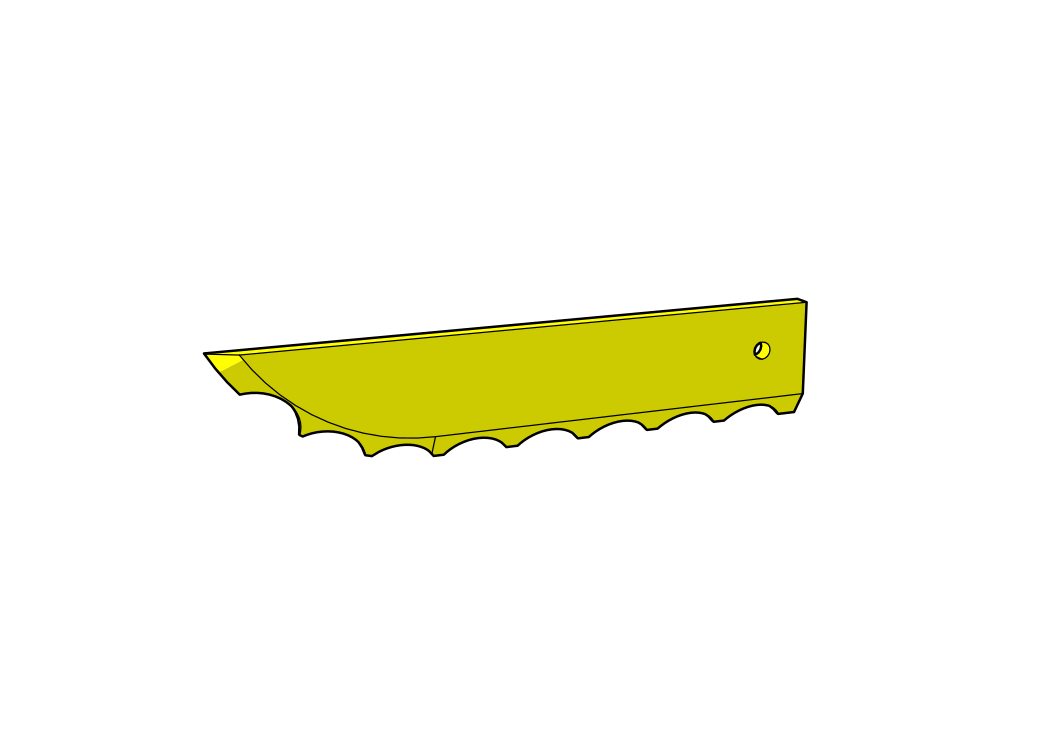

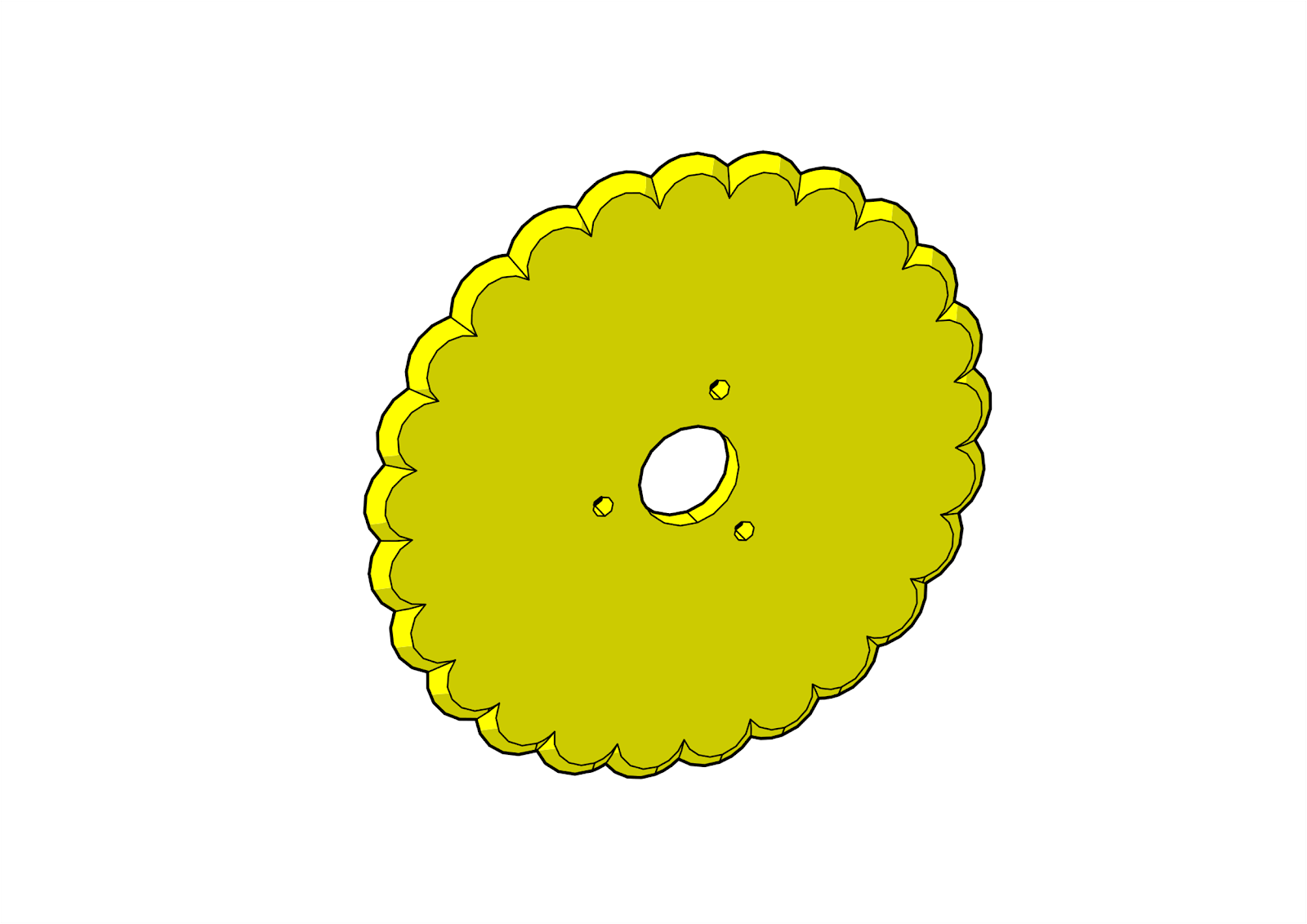

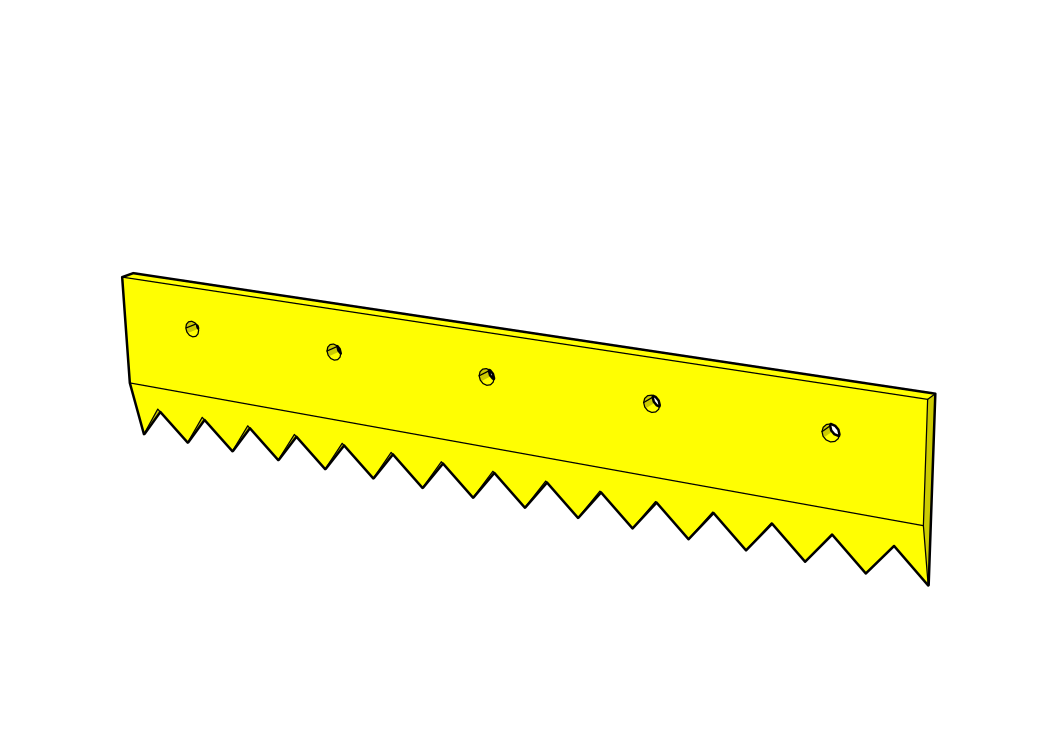

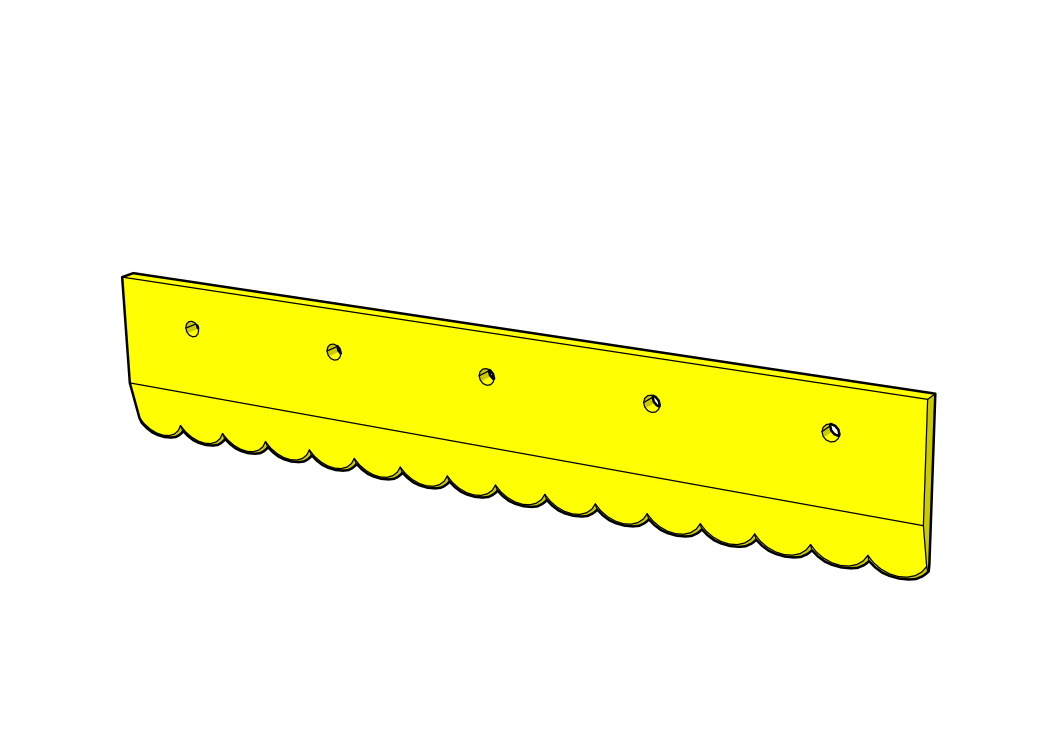

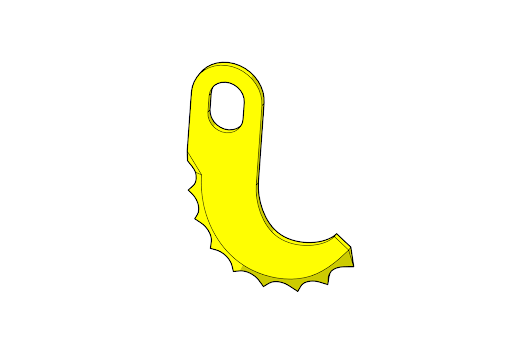

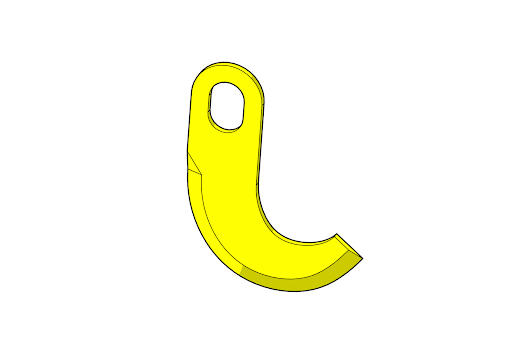

Den viktigaste delen av klingan är skäreggen. För detta erbjuder vi olika konfigurationer, inklusive enkla och komplexa former.

Montering av klinga:

När du har valt bladets form kan du definiera hur det ska monteras på din maskin.

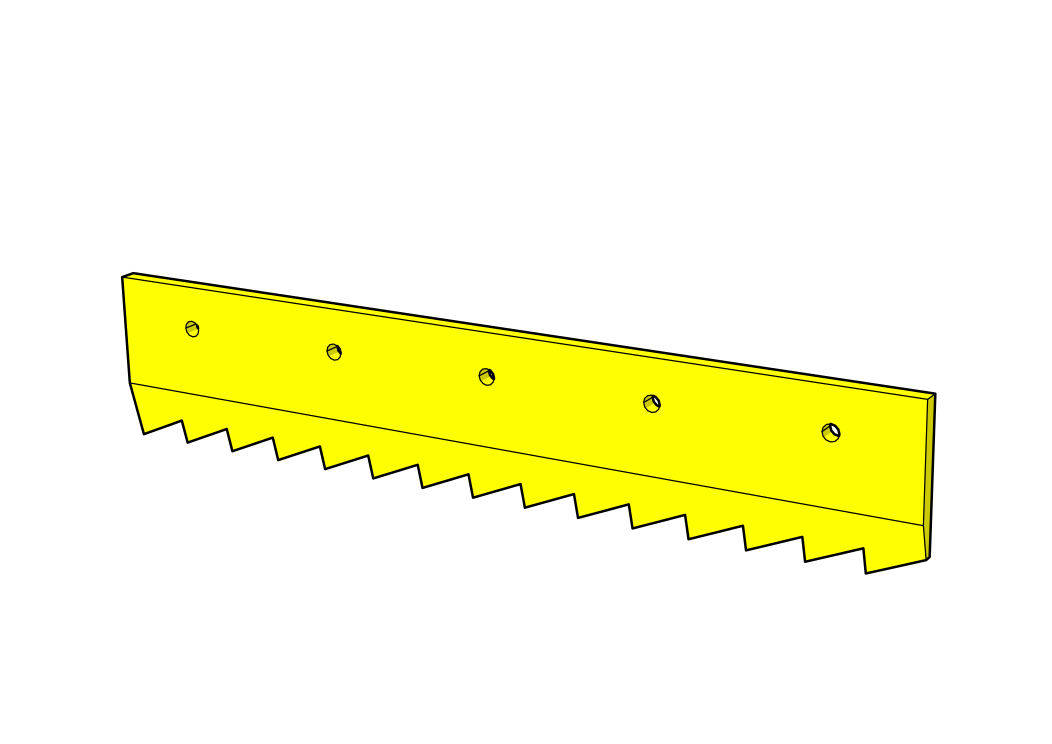

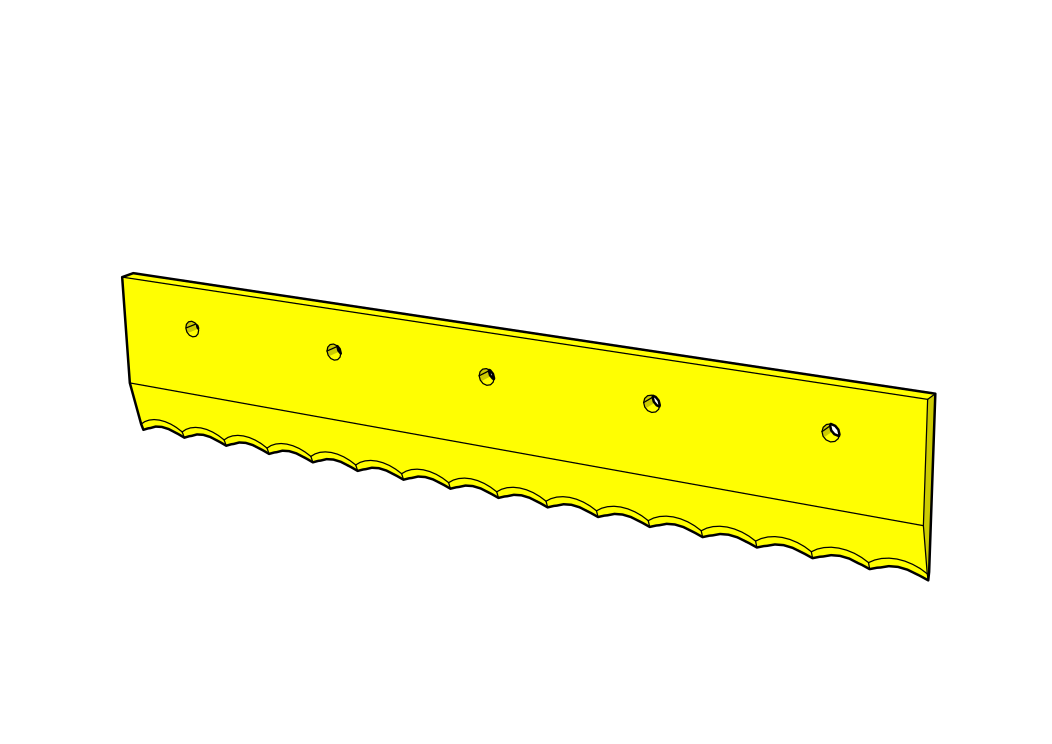

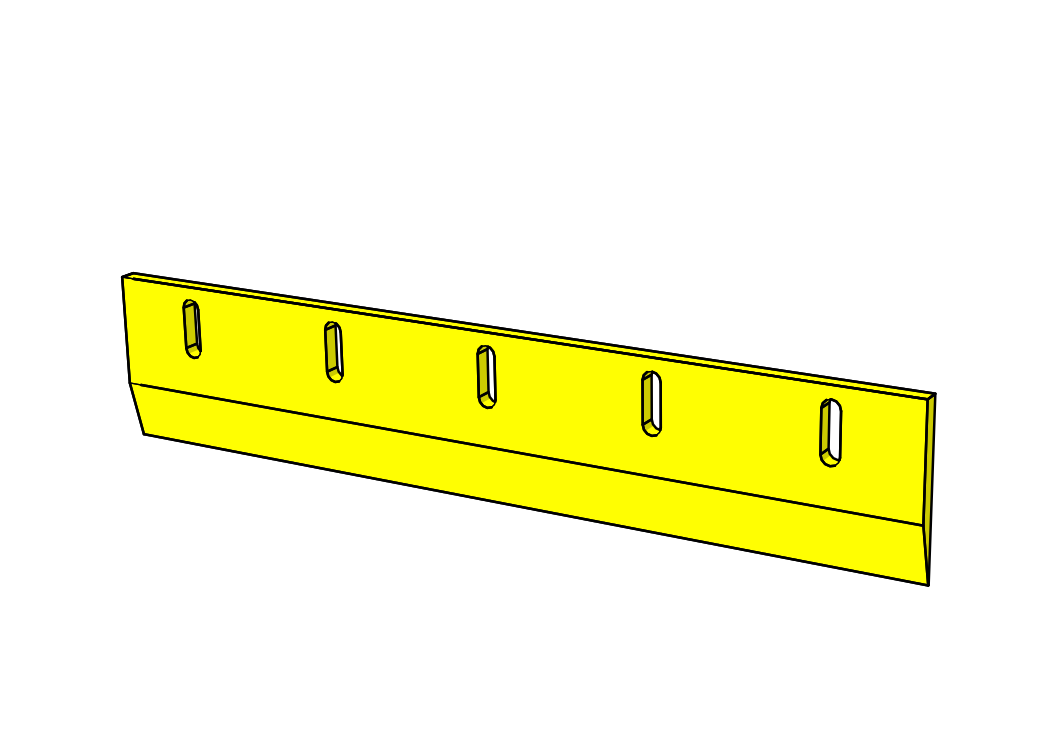

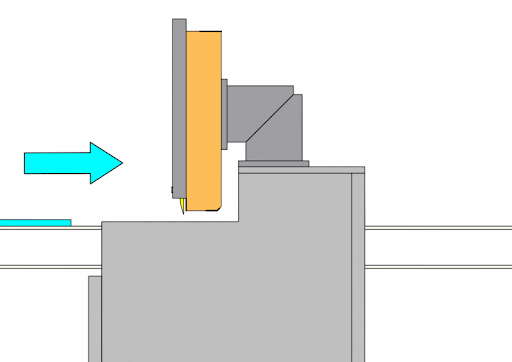

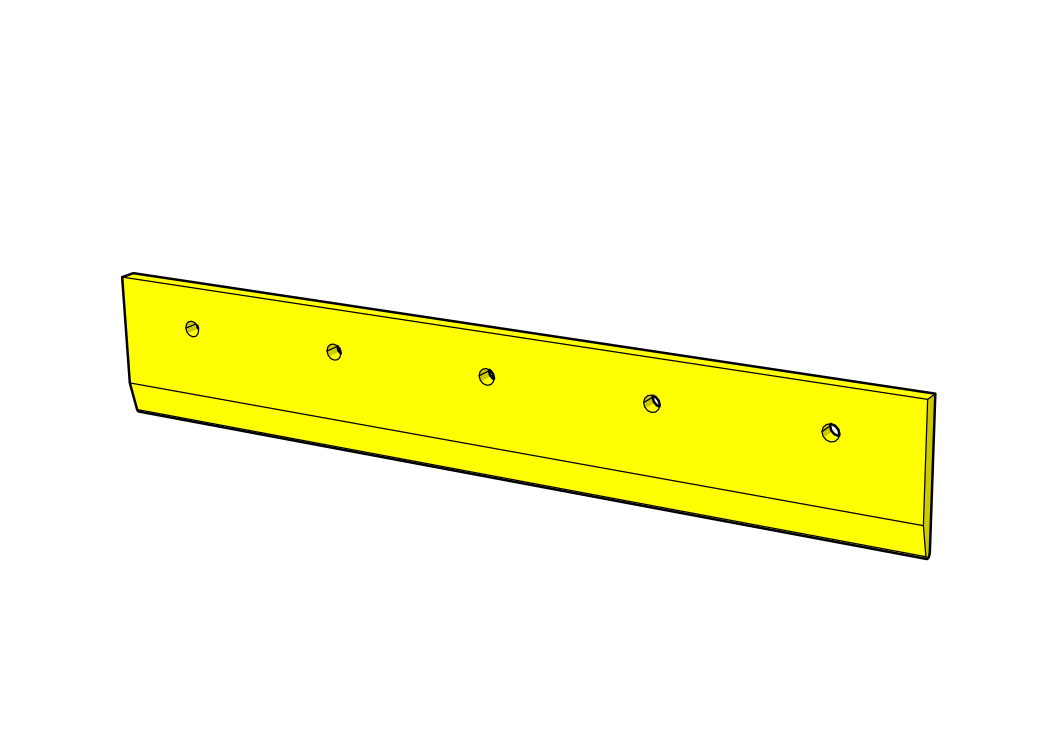

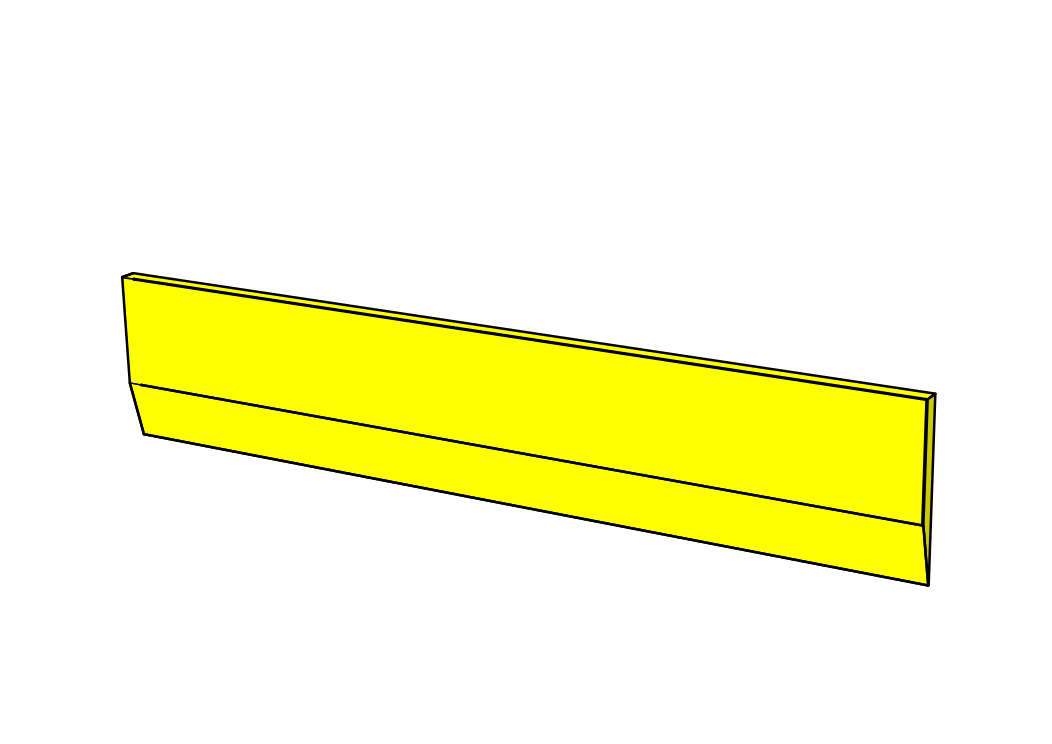

Våra raka klingor kan monteras på maskiner med hjälp av passytor.

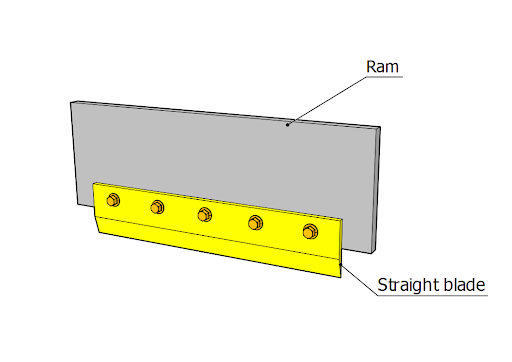

Beroende på skärkraften kan klingan behöva fler hål för att överföra kraften från cylindern. Hålen kan vara genomgående, försänkta eller försänkta.

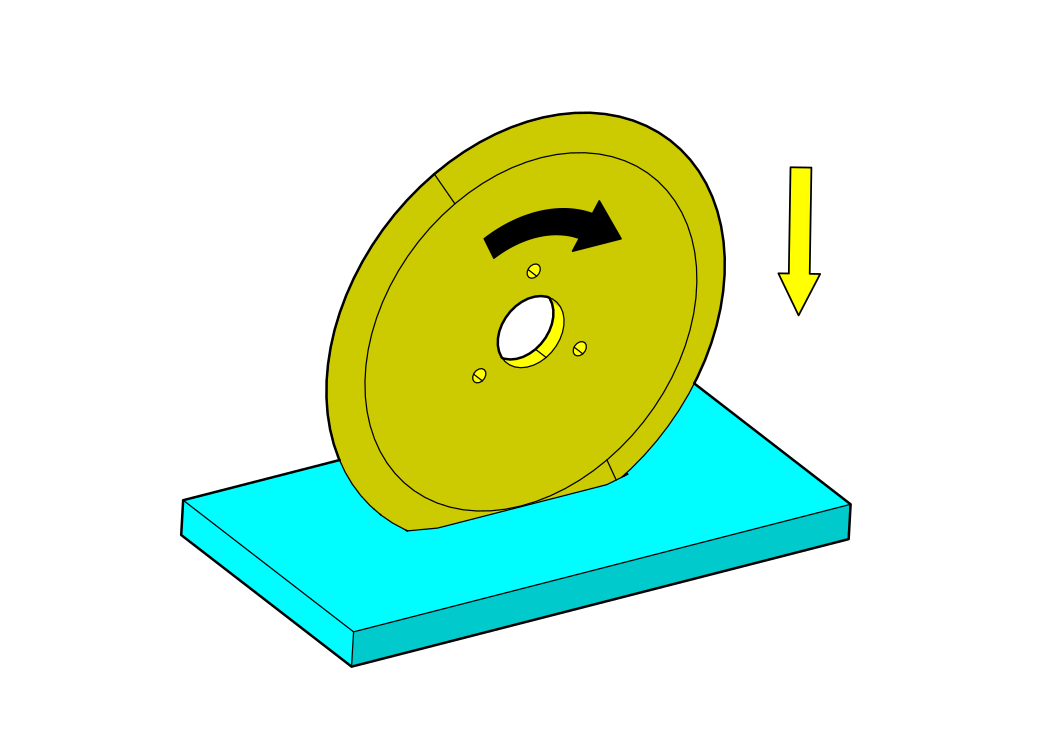

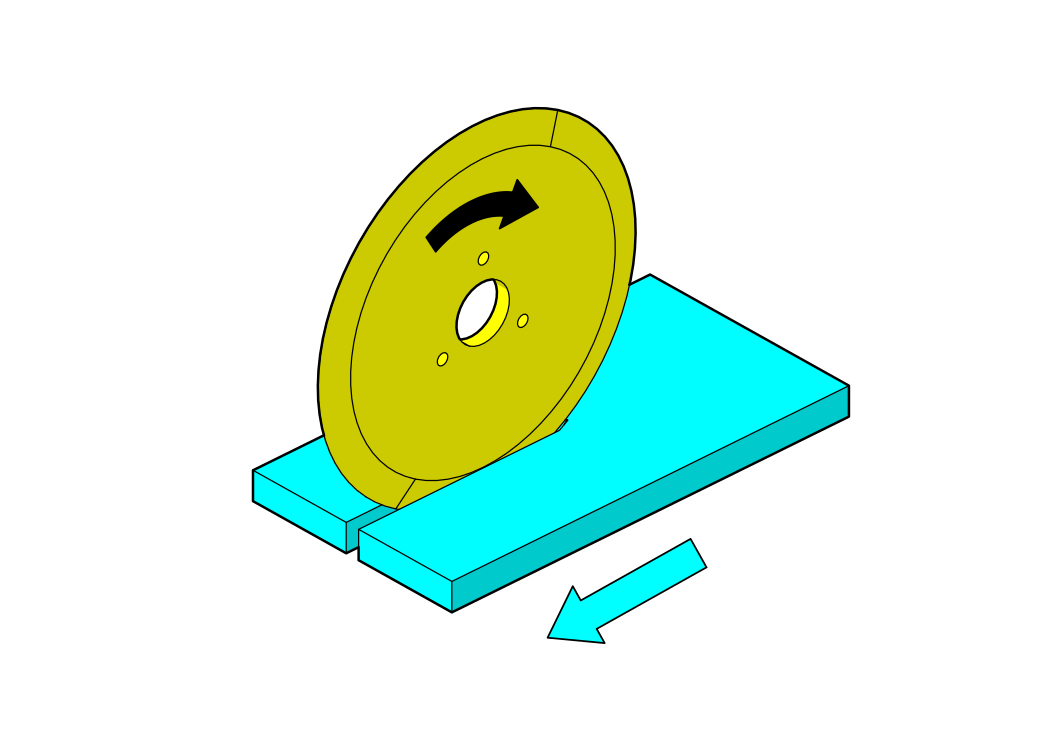

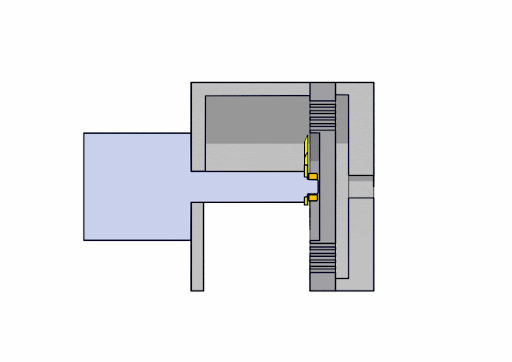

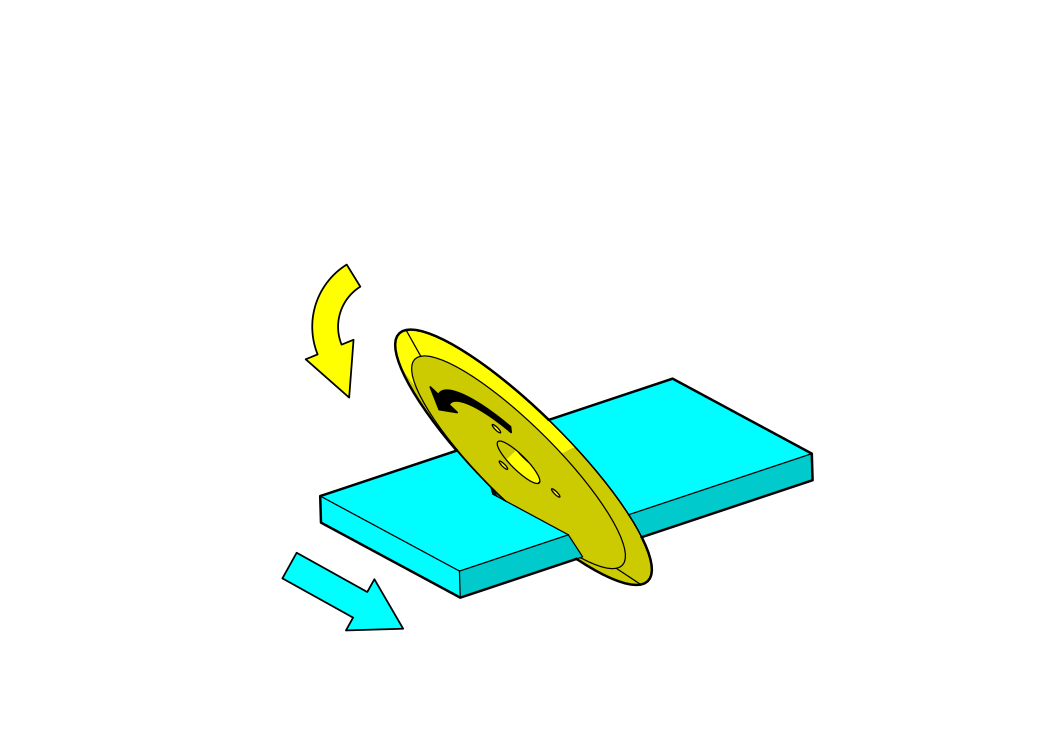

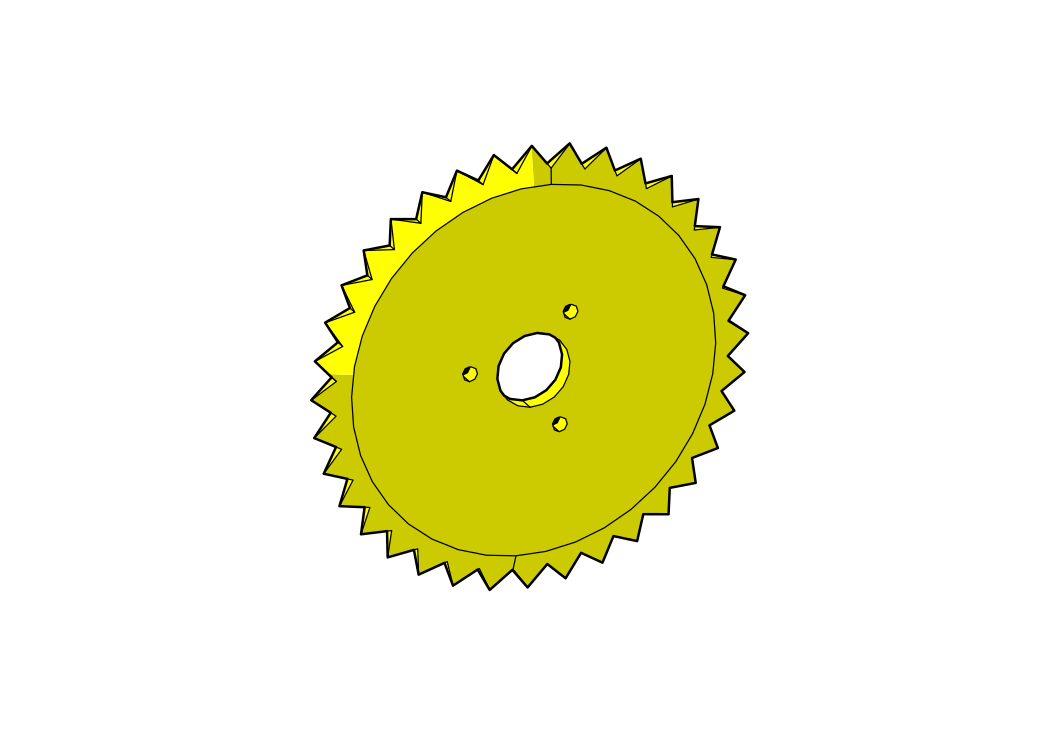

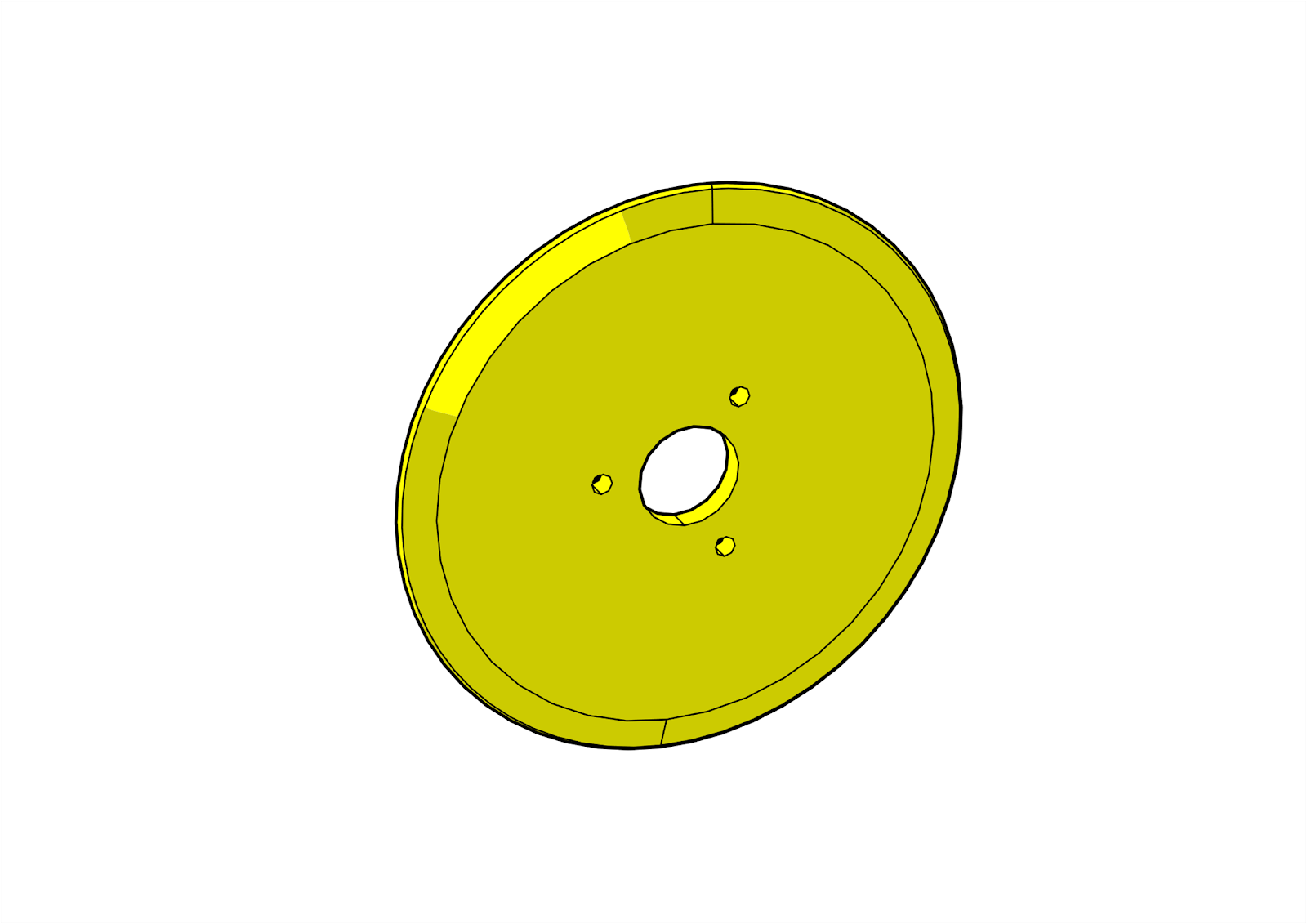

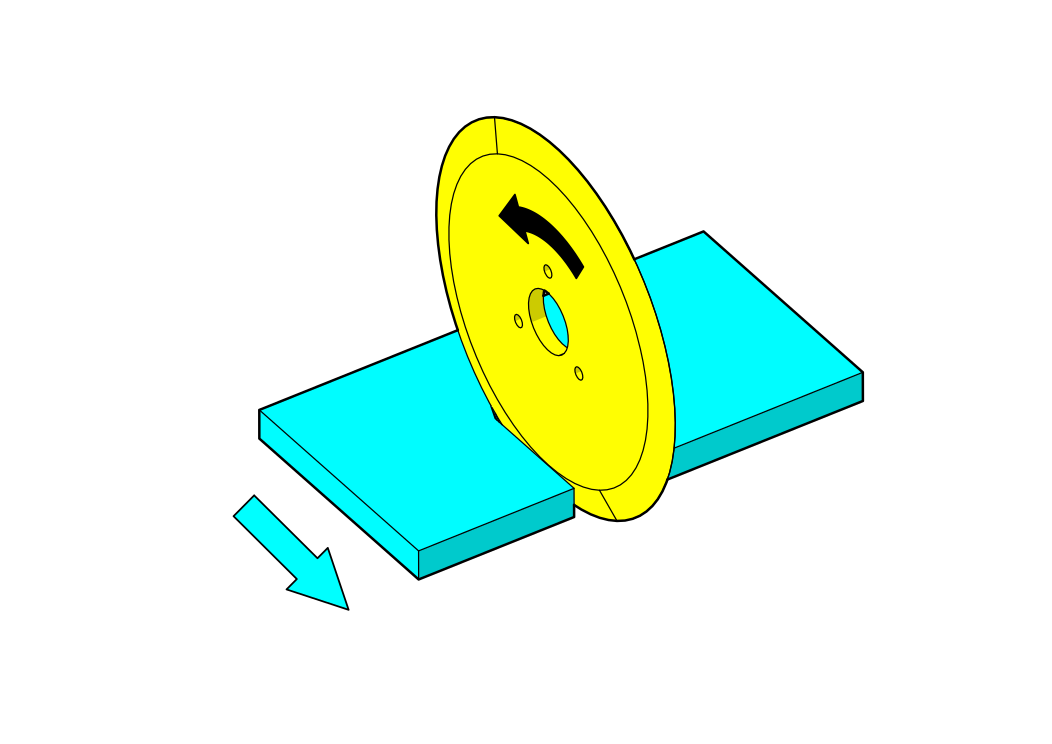

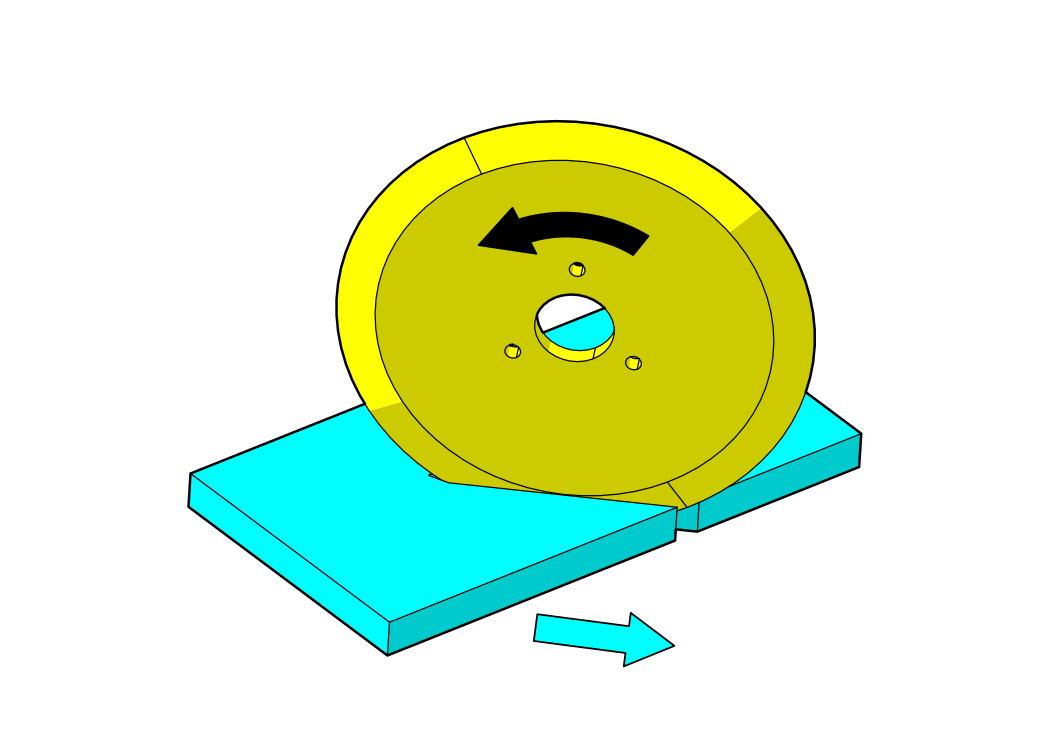

Våra cirkulära klingor har ett centrumhål för att rikta in klingan mot den roterande axeln och en kilspår eller ett hål för att överföra det roterande vridmomentet till skivan. Beroende på skärkraften kan klingan behöva fler hål för att överföra kraften från motorn. Hålen kan vara genomgående, försänkta eller försänkta.

Därefter hålls klingan på plats av ett klämsystem, t.ex. en mutter.

3. Validera konstruktionen:

Innan du går vidare med produktionen är det viktigt att validera designen genom numeriska analysmetoder som finita elementanalyser (FEA) eller prototypframtagning. Du kan använda snabba prototypmetoder som 3D-utskrift för att få en praktisk utvärdering av designens funktionalitet, ergonomi och passform i den maskin där den ska användas. Vid behov kan du upprepa designen baserat på feedback från analysen eller prototypen.

Att designa ett industriblad är en komplicerad process som kräver en djup förståelse för bladets krav, användning av avancerade designverktyg och uppmärksamhet på detaljer. Genom att följa stegen ovan kan konstruktörer skapa en design av ett industriblad som optimerar funktionalitet och prestanda.
